Назначение соединителя СНЦ23-3/14В-1-А-В

Соединитель СНЦ23-3/14В-1-А-В представляет собой цилиндрический многопозиционный электрический разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на работу при максимальном амплитудном значении напряжения до 700 В. Основная сфера применения — радиоэлектронная аппаратура специального и общего назначения, где требуется надежное разъемное соединение с высокой устойчивостью к внешним воздействиям.

Изделие относится к категории СНЦ23 и применяется в ответственных узлах автоматических систем, контрольно-измерительной аппаратуре, блоках питания и коммутационном оборудовании. Благодаря продуманной конструкции и стабильным электрическим параметрам соединитель подходит для длительной эксплуатации в составе стационарных и подвижных установок.

Конструктивные особенности и маркировка

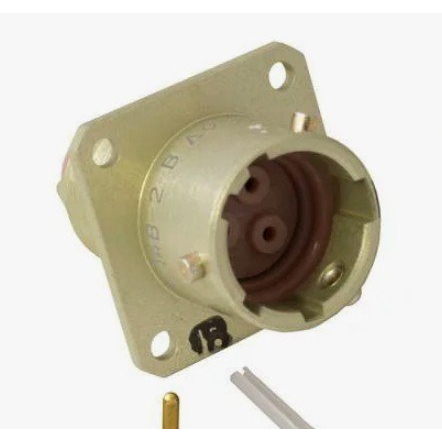

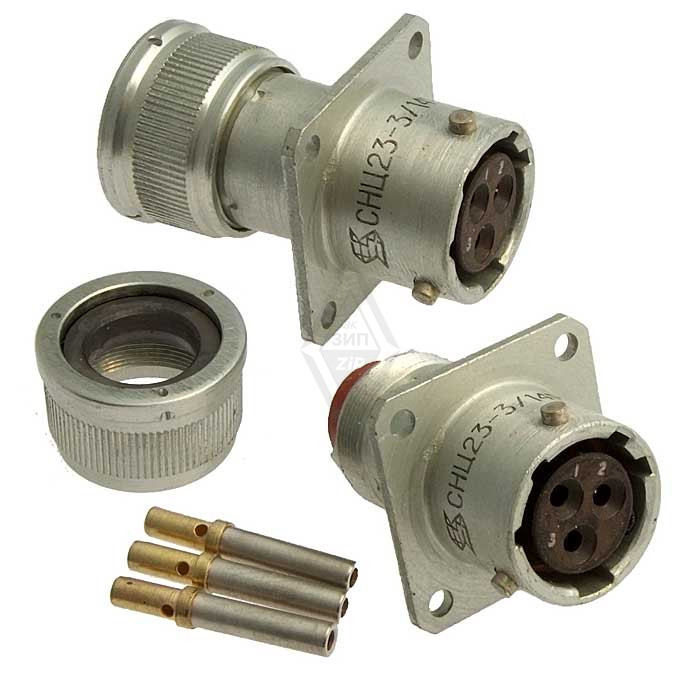

Соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут выпускаться как в приборном (блочном), так и в кабельном исполнении. Конструктивные варианты включают модификации с прямым кожухом, с угловым кожухом и с обоймой под термоусаживаемые трубки, что позволяет адаптировать разъем под конкретные условия монтажа и компоновки оборудования.

Расшифровка обозначения СНЦ23-3/14В-1-А-В:

• СНЦ23 — тип соединителя;
• 3 — количество контактов;
• 14 — условный размер корпуса;
• В — вилка (для розетки используется литера «Р»);
• 1 — конструктивное исполнение, указывающее на приборную часть;
• А — положение изолятора в корпусе.

Такая система маркировки позволяет однозначно идентифицировать исполнение изделия и подобрать ответную часть без дополнительных согласований.

Технические параметры

Соединитель обладает следующими подтвержденными электрическими и механическими характеристиками:

• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — до 500 циклов;
• минимальная наработка — не менее 1000 часов;
• минимальный срок хранения — до 25 лет с момента изготовления.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие предназначено для работы в различных климатических условиях и сохраняет работоспособность при значительных механических нагрузках. Подтвержденные диапазоны воздействий:

• диапазон частот вибрационных нагрузок — от 1 до 5000 Гц;
• ускорение — до 400 м/с² (g);
• механический удар одиночного действия — до 5000 м/с² (g).

Эти показатели обеспечивают стабильную работу соединителя в условиях вибрации, ударных воздействий и длительной эксплуатации без потери электрических характеристик.

Применение

СНЦ23-3/14В-1-А-В востребован при построении межблочных соединений в измерительных комплексах, системах автоматизации, устройствах связи и специализированной аппаратуре. Трехконтактная схема и компактный корпус условного размера 14 позволяют использовать разъем в ограниченном монтажном пространстве, сохраняя удобство сочленения и расчленения при обслуживании оборудования.

Артикул изделия — 7964.
