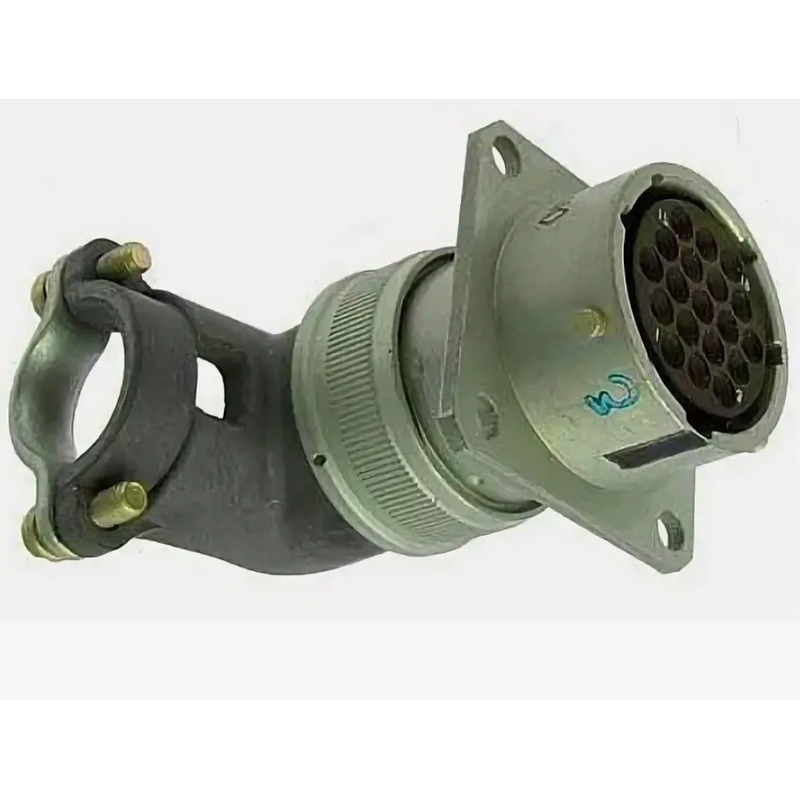

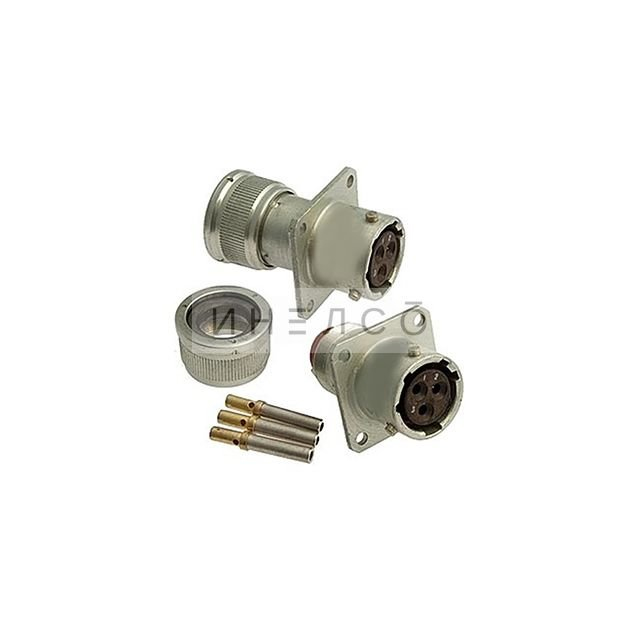

СНЦ23‑3/14Р‑2‑В — это приборная (блочная) розетка цилиндрического низкочастотного соединителя серии СНЦ23, выпускаемая заводом «Элекон»; индекс ОТК‑маркировки указывает на принадлежность к конкретному техническому контролю завода‑изготовителя.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 700 В. Используется для внутреннего монтажа в радиоэлектронной аппаратуре, в том числе во всеклиматическом исполнении (ГОСТ/ТУ по серии СНЦ23).

• Количество контактов: 3.

• Диаметр контактов типовой серии СНЦ23 составляет 1,5 мм, что позволяет коммутировать до 20 А на один контакт при соответствующем исполнении.

• Корпус — металлический цилиндрический, с байонетным соединением с вилкой (пара обычно СНЦ27/28/29), поляризация пятишпоночная.

• Максимальное рабочее напряжение (амплитудное значение) — до 700 В.

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

• Соединитель рассчитан на не менее 500 циклов сочленения‑расчленения и минимальную наработку порядка 1000 часов.

Индекс «Р‑2‑В» указывает на приборную блочную розетку с определённым типом установки и конструкции корпуса (обычно без кожуха или со специальной посадкой под плату/панель). Контакты могут иметь покрытие золотом или серебром, что обеспечивает хорошую коррозионную стойкость и стабильное контактное сопротивление.
