Назначение

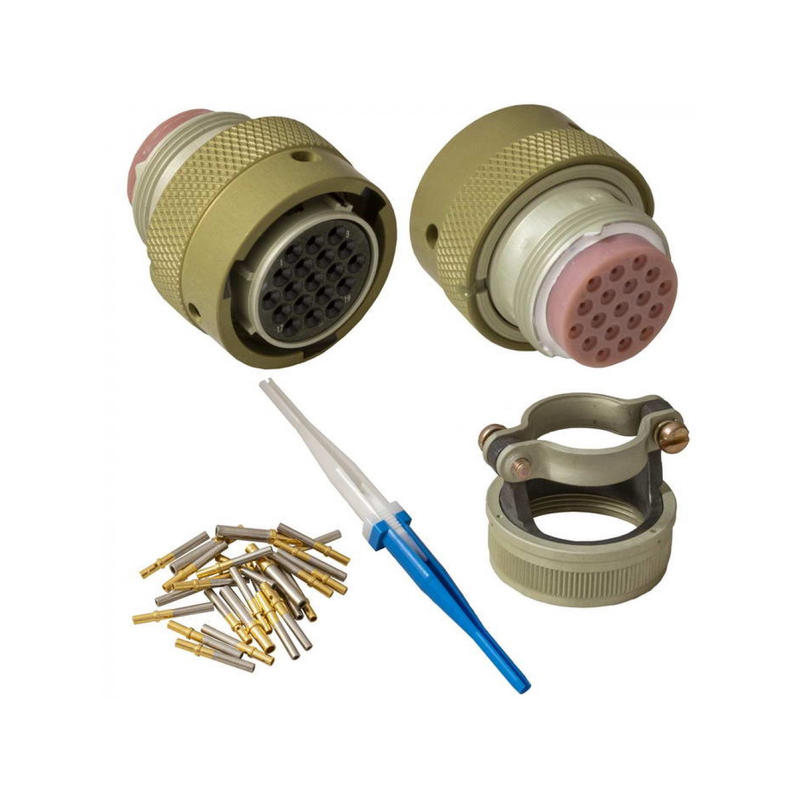

СНЦ23-3/14Р-6-В от производителя Элекон «ОТК» — это кабельная розетка цилиндрического соединителя серии СНЦ23. Изделие предназначено для надёжного соединения в электрических цепях переменного и постоянного тока и применяется во всеклиматическом исполнении для внутреннего монтажа в различных промышленных системах. Розетка обеспечивает стабильную передачу электрического сигнала и питания в составе приборных и кабельных соединений, где предъявляются повышенные требования к надёжности и долговечности контакта.

Подтверждённые особенности и технические характеристики

Соединитель оснащён тремя контактами диаметром 1,5 мм с золотым покрытием. Конструкция рассчитана на максимальное рабочее напряжение до 700 В и ток на контакт до 20 А, при этом максимальный ток достигает 35 А. Сопротивление контактов не превышает 0,0025 Ом для диаметра 1,5 мм. Рабочая частота — до 3 МГц.

Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия при исполнении с серебряным покрытием контактов либо до плюс 155 градусов Цельсия при золотом покрытии. Изделие выпускается во всеклиматическом исполнении, что подтверждается соответствующей буквой в обозначении.

• Серия СНЦ23 — цилиндрический соединитель с локальной защитой контактов.
• Число контактов — 3.
• Размер корпуса — 14.
• Тип исполнения — розетка.
• Кабельное исполнение с обоймой под термоусаживаемые трубки.
• Всеклиматическое исполнение.
• Приемка отдела технического контроля, соответствие техническим условиям, например ГЭ0.364.241ТУ.

Расшифровка обозначения

Маркировка СНЦ23-3/14Р-6-В читается последовательно. СНЦ23 указывает на серию соединителя с локальной защитой контактов. Число 3 обозначает количество контактов. Число 14 соответствует размеру корпуса. Буква Р означает розетку. Цифра 6 определяет кабельное исполнение с определённой конструкцией, в частности с обоймой под термоусаживаемые трубки. Буква В свидетельствует о всеклиматическом исполнении, допускающем эксплуатацию в широком спектре климатических условий.

Применение и комплектация

Такие разъёмы подходят для приборных и кабельных соединений в оборудовании, где требуется высокая надёжность, включая авиацию, промышленную автоматику и военную технику. Вилка и розетка могут иметь прямой или угловой кожух, что расширяет возможности компоновки узлов. Поставка осуществляется в заводской упаковке, изделие имеет приёмку «ОТК», а год выпуска — 2025. Артикул позиции — 20933, категория — СНЦ23, производитель — Элекон. Приёмка отдела технического контроля гарантирует соответствие заявленным техническим условиям.

Розетка СНЦ23-3/14Р-6-В сочетает компактный трёхконтактный корпус 14-го размера с широким диапазоном рабочих напряжений и токов, что делает её универсальным решением для ответственных электрических соединений в промышленности и специальной технике.
