Назначение соединителя СНЦ23-3/14Р-1-В

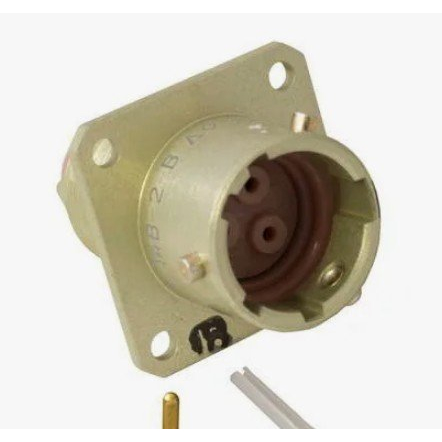

СНЦ23-3/14Р-1-В производства завода «Элекон» — это приборная розетка из серии цилиндрических низкочастотных соединителей СНЦ23. Изделие предназначено для внутреннего монтажа в электрорадио- и бортовой аппаратуре общеклиматического и всеклиматического исполнения. Розетка применяется для электрического соединения блоков, узлов и агрегатов, где требуется стабильный контакт и стойкость к воздействию внешней среды.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение). Типичная область применения — радиоэлектронная, авиационная, космическая и специальная техника, где предъявляются повышенные требования к надёжности контактного соединения и ко всеклиматическому исполнению.

Подтверждённые особенности и характеристики

Конструкция и параметры розетки соответствуют серийному исполнению СНЦ23 и подтверждаются заводской документацией. Исполнение «1-В» означает приборную часть без кожуха, выполненную во всеклиматическом варианте: изделие работоспособно во всевозможных климатических условиях, включая повышенную влажность, разрежение и экстремальные температуры.

• Тип: цилиндрический низкочастотный малогабаритный приборный разъём-розетка.
• Количество контактов: 3.
• Условный размер корпуса: 14.
• Максимальное рабочее напряжение: до 700 В (амплитудное) для постоянного и переменного тока.
• Рабочий ток на контакт: ориентировочно от 6 до 15 А в зависимости от спецификации и условий эксплуатации.
• Температура окружающей среды: примерно от минус 60 °C до плюс 100…155 °C в зависимости от покрытия контактов.
• Количество циклов сочленения-расчленения: не менее 500.
• Покрытие контактов: серебро или золото, что обеспечивает хорошие электрические и коррозионные характеристики.
• Приемка: «ОТК».
• Год выпуска: 2025.

Сочленение и поляризация

Соединение байонетное, с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора. Такое решение обеспечивает надёжную ориентацию ответных частей и защиту от несанкционированного подключения. Розетки СНЦ23 могут сочленяться с вилками СНЦ27, СНЦ28 и СНЦ29, что позволяет гибко компоновать соединительные линии без замены всей серии.

Применение и комплектация

1. Монтаж в блоках и агрегатах бортовой и наземной аппаратуры.
2. Построение цепей питания и сигнальных линий постоянного и переменного тока.
3. Использование в составе соединительных линий совместно с вилками серий СНЦ27, СНЦ28, СНЦ29.

Поставка осуществляется в заводской упаковке. Артикул изделия — 20924, категория — СНЦ23, производитель — «Элекон». Приемка «ОТК» подтверждает прохождение заводского контроля качества. Точные значения токовой нагрузки, температурного диапазона и типа покрытия контактов уточняются по конкретной спецификации и эксплуатационной документации изготовителя.
