Назначение изделия

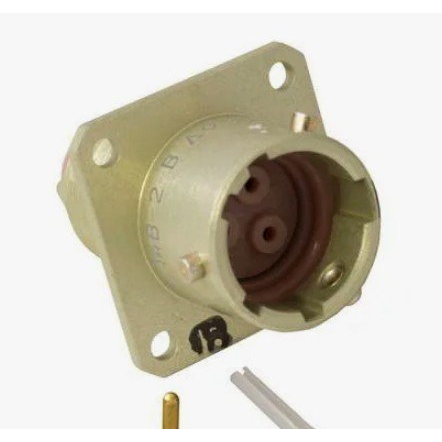

СНЦ23-3/14Р-1-В — розетка приборная из серии цилиндрических низкочастотных разъёмов СНЦ23, выпускаемая заводом «Элекон». Изделие предназначено для внутреннего монтажа в составе радиоэлектронной и электротехнической аппаратуры, где требуется компактное неразъёмное в рабочем режиме соединение электрических цепей.

Розетка служит для коммутации цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 700 В. Малогабаритное исполнение и цилиндрическая форма корпуса обеспечивают плотную компоновку приборных панелей и блоков.

Конструктивные и технические особенности

Маркировка «ОТК» подтверждает, что изделие прошло приёмку по контролю отдела технического контроля и соответствует регламентным техническим требованиям. Год выпуска — 2025.

Ниже перечислены характеристики, заявленные для данной модификации и серии в целом:

• Тип изделия: розетка приборная, 3-контактная, цилиндрическая, низкочастотная, малогабаритная, для внутреннего монтажа.
• Условный размер корпуса — 14; от него зависят габариты и присоединительные размеры.
• Обозначение «Р-1» указывает на розетку приборную без кожуха на 3 контакта; поставка возможна без кожуха или с корпусом «1» (приборная часть), а также с кабельными корпусами.
• Сочленение с вилками СНЦ23, а также с частью совместимых серий СНЦ27, СНЦ28 и СНЦ29 — байонетное, с пятишпоночной поляризацией корпуса, что исключает ошибочную сборку.
• Климатическое исполнение всеклиматическое (буква «В»): эксплуатация в диапазоне температур примерно от минус 60 до плюс 100…155 °C в зависимости от покрытия контактов.
• Количество сочленений–расчленений — не менее 500 циклов, что характерно для серии СНЦ23.
• Срок сохраняемости изделий серии СНЦ23 заявляется порядка 15–25 лет при соблюдении условий хранения, в том числе для модификаций с покрытием золотом.

Покрытие контактов и стабильность соединения

Покрытие контактов, как правило, серебро или золото. В конкретной партии с маркировкой «ОТК» обычно указывается одно из этих исполнений, что влияет на стабильность переходного сопротивления и срок службы разъёма.

Применение и комплектация

Розетка применяется в приборах и блоках, работающих в жёстких климатических условиях, где требуется виброустойчивое и поляризованное соединение. Поставка осуществляется в заводской упаковке, что обеспечивает сохранность изделия при транспортировке и хранении.

1. Установка на приборную панель или в корпус блока с внутренним монтажом.
2. Сочленение с ответной вилкой СНЦ23 или совместимой вилкой серий СНЦ27, СНЦ28, СНЦ29.
3. Фиксация байонетным замком с контролем по пятишпоночной поляризации.

Конкретное исполнение покрытия контактов в поставляемой партии следует уточнять по маркировке на изделии. Все приведённые значения относятся к серии СНЦ23 и данной модификации в целом.
