Назначение соединителя СНЦ23-3/14Р-2-В

Соединитель СНЦ23-3/14Р-2-В представляет собой электрический разъем, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на применение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется надежное разъемное соединение электрических цепей. Изделие допускает использование как с экранированными, так и с неэкранированными кабелями, что расширяет область его применения.

Конструкция соединителя ориентирована на внутренний монтаж и допускает эксплуатацию в различных климатических условиях. Розетка приборного исполнения с прямым кожухом обеспечивает удобство установки внутри корпусов оборудования и подключения кабельных сборок.

Подтвержденные особенности и конструктивное исполнение

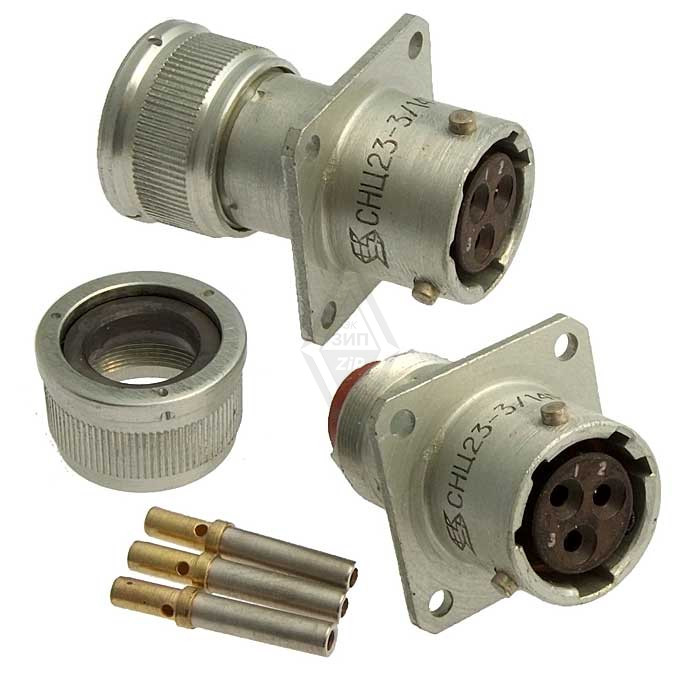

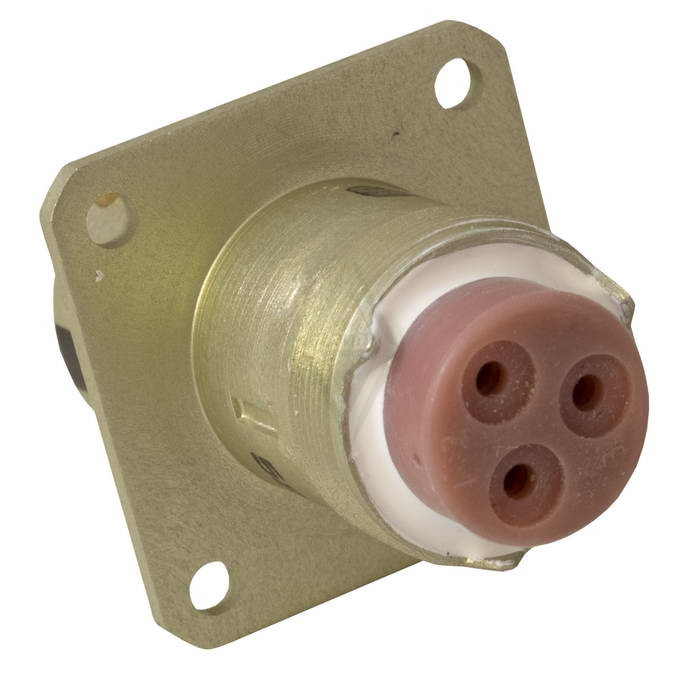

Соединитель СНЦ23-3/14Р-2-В имеет приборное исполнение с прямым кожухом, что определяется вторым элементом конструктивного обозначения. Розетка предназначена для монтажа на панель или корпус устройства. Контакты изделия покрыты золотом, что обеспечивает стабильную проводимость и защиту контактных поверхностей от коррозии в процессе длительной эксплуатации.

Монтаж проводов к контактам выполняется методом обжимки. Поляризация корпуса реализована по многошпоночной схеме, исключающей неправильное сочленение ответных частей. Благодаря этому достигается защита от ошибочного подключения и повреждения контактов при сборке.

Структура условного обозначения расшифровывается следующим образом:

• СНЦ23 — тип соединителя;
• 3 — количество контактов;
• 14 — условный размер корпуса;
• Р — вид корпуса: розетка;
• 2 — конструктивное исполнение: приборная часть с прямым кожухом;
• В — климатическое исполнение, допускающее всеклиматическое применение.

Электрические параметры

• Максимальное рабочее напряжение: 700 В;
• Ток на контакт: до 15 А;
• Сопротивление изоляции: не менее 5000 МОм;
• Рабочий диапазон частот: до 3 МГц.

Эксплуатационные характеристики

• Интервал рабочих температур: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия;
• Количество сочленений-расчленений: 500 циклов;
• Минимальная наработка: 1000 часов;
• Срок сохраняемости: 15 лет.

Применение

Соединитель СНЦ23-3/14Р-2-В применяется в радиоэлектронной аппаратуре, где необходимо разъемное соединение цепей постоянного и переменного тока. Трехконтактная схема с допустимым током до 15 А на контакт позволяет использовать изделие в силовых и сигнальных цепях средней мощности. Диапазон рабочих частот до 3 МГц делает соединитель пригодным для высокочастотных трактов, включая передачу модулированных сигналов и импульсных последовательностей.

Приборное исполнение с прямым кожухом позволяет монтировать розетку в корпусах блоков, стоек и шкафов управления. Золотое покрытие контактов обеспечивает низкое переходное сопротивление и стабильность характеристик при длительном хранении и эксплуатации в условиях повышенной влажности. Соединитель совместим с ответными кабельными вилками серии СНЦ23 того же типоразмера и количества контактов.

Благодаря широкому интервалу рабочих температур от минус 60 до плюс 155 градусов Цельсия изделие может использоваться как в отапливаемых помещениях, так и в неотапливаемых шкафах наружной установки, в том числе в районах с холодным климатом. Срок сохраняемости 15 лет и минимальная наработка 1000 часов подтверждают пригодность соединителя для ответственных применений с длительным сроком службы аппаратуры.
