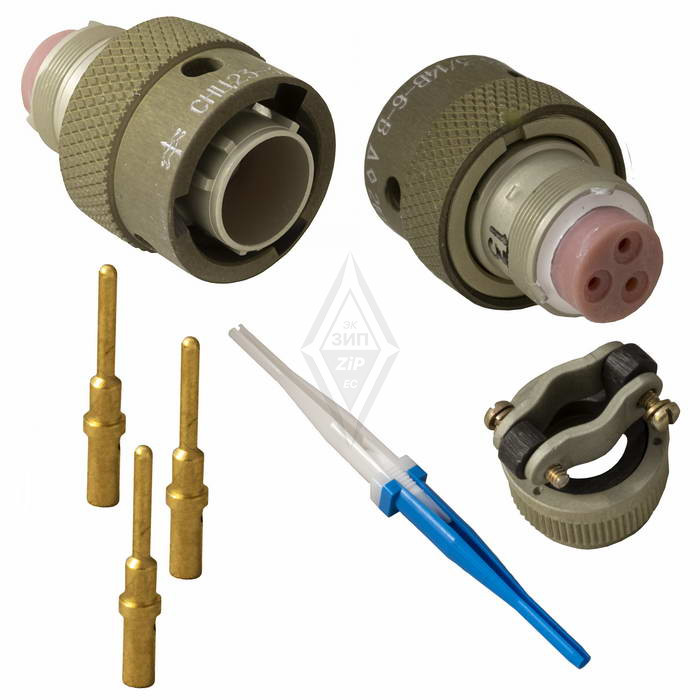

Назначение разъема СНЦ23-3/14Р-1А-В

Разъем СНЦ23-3/14Р-1А-В относится к серии низкочастотных цилиндрических электрических соединителей СНЦ23 и предназначен для коммутации электрических цепей постоянного и переменного тока в составе различного оборудования. Изделие применяется для разъемного соединения кабелей и жгутов с блочными частями приборов, аппаратуры автоматики, измерительных комплексов, систем управления и распределительных устройств.

Трехконтактная конфигурация позволяет использовать разъем в схемах, где требуется передача трех независимых электрических сигналов или подвод питания с заземляющим проводником. Благодаря всеклиматическому исполнению соединитель сохраняет рабочие характеристики при эксплуатации в широком диапазоне температур, при повышенной влажности, воздействии соляного тумана, инея и росы, а также в условиях пониженного атмосферного давления.

Конструктивные особенности и подтвержденные характеристики

Изделие выполнено в корпусе типоразмера 14, что определяет его габаритные и присоединительные размеры, а также совместимость с ответными частями серии СНЦ23 соответствующего типоразмера. Маркировка «Р» указывает на розеточное исполнение разъема — контактные гнезда расположены в изоляторе таким образом, чтобы обеспечивать надежное сочленение с вилочной частью.

Основные технические параметры

• Тип разъема: СНЦ23
• Количество контактов: 3
• Типоразмер корпуса: 14
• Исполнение: всеклиматическое
• Угловое положение изолятора: А

Угловое положение изолятора, обозначаемое буквой «А», определяет фиксированную ориентацию внутренней контактной группы относительно корпуса. Это исключает неправильное сочленение с ответной частью и обеспечивает однозначное позиционирование контактов при монтаже, что особенно важно в многоконтактных кабельных сборках и при ограниченном пространстве внутри приборных отсеков.

Всеклиматическое исполнение подтверждает возможность применения разъема вне отапливаемых помещений, в негерметизированных отсеках и на открытых участках оборудования, где соединитель может подвергаться прямому воздействию атмосферных осадков, конденсата и перепадов температур.

Применение в оборудовании

Разъем СНЦ23-3/14Р-1А-В востребован в электротехнических шкафах, блоках питания, контроллерах промышленной автоматики, передвижных электроустановках, испытательных стендах и лабораторном оборудовании. Трехконтактная схема позволяет организовать подключение датчиков с питанием и сигнальным выходом, исполнительных механизмов малой мощности, цепей управления реле, контакторов и светосигнальной арматуры.

Изделие используется как при изготовлении нового оборудования, так и при ремонте и модернизации действующих систем, где требуется замена вышедших из строя соединителей с сохранением исходной схемы коммутации и без доработки посадочных мест.

Надежность сочленения и фиксация ответной части обеспечиваются конструкцией корпуса, рассчитанной на многократные циклы соединения и разъединения в процессе эксплуатации, технического обслуживания и проверки оборудования.
