Элекон

Цена: ПОД ЗАКАЗ

В наличии: 30 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

СНЦ23-3/14Р-13-В — это розетка кабельная от завода Элекон (ОТК), предназначенная для надежного соединения в электрических цепях. Она входит в серию цилиндрических соединителей СНЦ23 всеклиматического исполнения для внутреннего монтажа.

Розетка используется в цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 700 В. Сочленяется с вилками серий СНЦ27, СНЦ28, СНЦ29 байонетным способом с пятишпоночной поляризацией.

Количество контактов: 3 (диаметр 1,5 мм).
Максимальный ток: до 20 А на контакт диаметром 1,5 мм.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая температура: от -60 до +100°C (серебро) или +155°C (золото).
Наработка: минимум 1000 часов, 500 циклов сочленений-расчленений.

Это кабельная розетка с номером разработки 13-В, где "Р " обозначает розетку, "3/14 " — количество контактов и условный размер. Контакты покрыты золотом или серебром, возможны варианты с кожухом или обоймой под термоусаживаемые трубки.

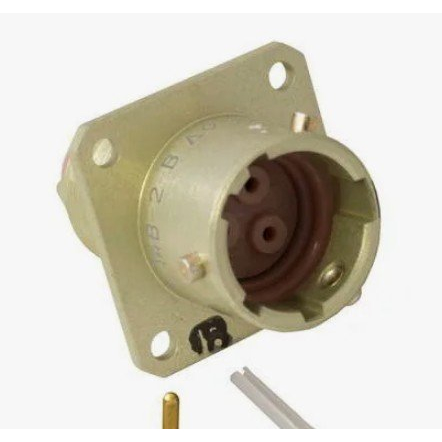

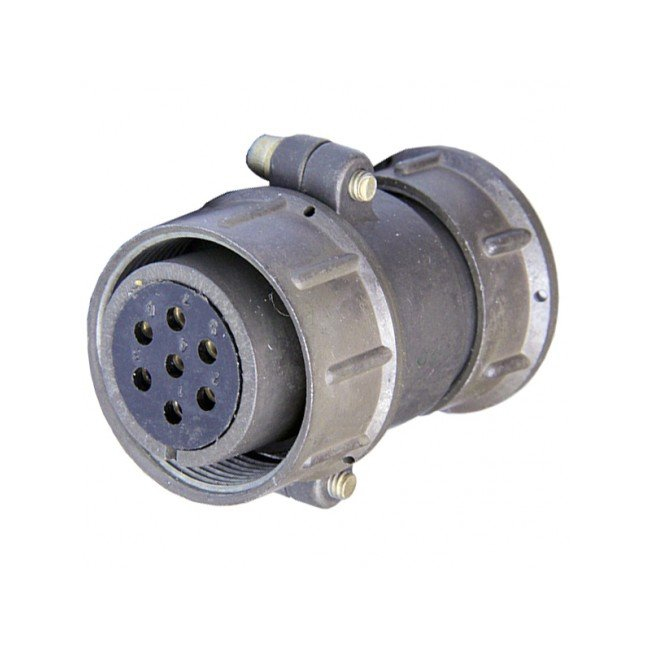

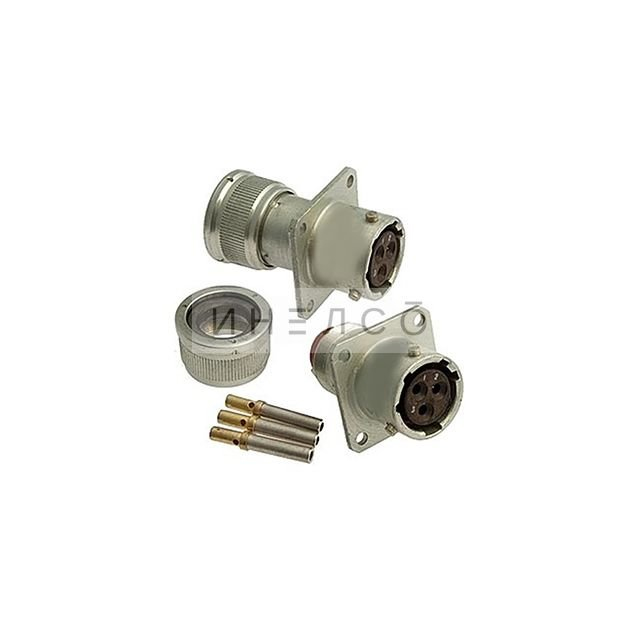

На изображении показаны типичные цилиндрические соединители серии СНЦ23 с проводами, включая модели с оливково-зеленым и серебристым корпусом.

Описание

Назначение розетки СНЦ23-3/14Р-13-В

СНЦ23-3/14Р-13-В — это кабельная розетка производства завода «Элекон», входящая в серию цилиндрических соединителей СНЦ23 всеклиматического исполнения. Изделие предназначено для внутреннего монтажа и обеспечивает надёжное электрическое соединение в составе кабельных сборок и приборных цепей. Розетка применяется в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 700 В.

Конструктивное исполнение с номером разработки 13-В и маркировкой «Р» обозначает именно розеточную часть соединителя. Сочленение с ответными вилками серий СНЦ27, СНЦ28 и СНЦ29 выполняется байонетным способом с пятишпоночной поляризацией, что исключает неправильную стыковку и обеспечивает устойчивость к вибрационным нагрузкам.

Подтверждённые технические особенности

Розетка рассчитана на эксплуатацию в жёстких климатических условиях благодаря всеклиматическому исполнению серии СНЦ23. Ниже приведены характеристики, подтверждённые для данной модели.

Количество контактов: 3, диаметр каждого контакта 1,5 мм.
Максимальный ток: до 20 А на контакт диаметром 1,5 мм.
Сопротивление изоляции: не менее 5000 МОм.
Рабочая температура: от минус 60 до плюс 100 градусов Цельсия при серебряном покрытии контактов и до плюс 155 градусов Цельсия при золотом покрытии.
Наработка: не менее 1000 часов.
Ресурс сочленений-расчленений: 500 циклов.
Приёмка: «ОТК», год выпуска — 2025.

Условное обозначение «3/14» отражает количество контактов и условный размер корпуса. Контакты выпускаются с золотым или серебряным покрытием. Возможны варианты исполнения с кожухом либо с обоймой под термоусаживаемые трубки, что расширяет возможности монтажа в зависимости от требований к защите и изоляции.

Применение и совместимость

Розетка СНЦ23-3/14Р-13-В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц с амплитудным напряжением до 700 В. Типовые области использования — внутренний монтаж кабельных соединений в приборах и устройствах, где требуется компактный цилиндрический разъём с байонетным креплением и поляризацией, предотвращающей ошибку при стыковке.

Стыковка выполняется только с ответными вилками серий СНЦ27, СНЦ28 и СНЦ29.
Способ сочленения — байонетный, с пятишпоночной поляризацией.
Монтаж производится внутрь корпуса прибора или кабельной сборки.
Для исполнений с обоймой предусмотрена установка термоусаживаемых трубок.

Изделие поставляется в заводской упаковке. Артикул товара — 20922, категория — СНЦ23, производитель — «Элекон». Сочетание всеклиматического исполнения, широкого температурного диапазона и высокого сопротивления изоляции делает розетку пригодной для ответственных соединений, где важны стабильность контакта и длительный ресурс работы.
