Цена:

10850 ₽

В наличии: 14 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

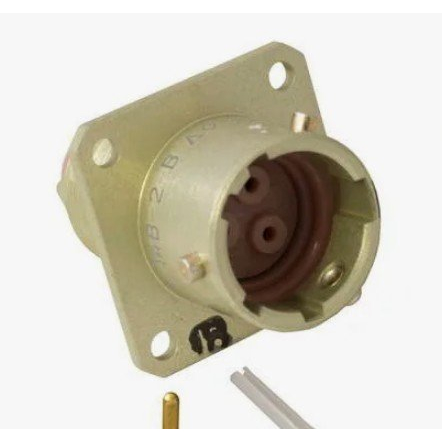

СНЦ23-3/14Р-13-В от Элекон «ОТК» — это цилиндрический многопозиционный электрический соединитель с локальной защитой контактов для внутреннего монтажа. Он предназначен для работы в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В (амплитудное значение).

Соединитель имеет 3 контакта диаметром 1,5 мм, максимальный ток на контакт — до 20 А, сопротивление изоляции — не менее 5000 МОм. Количество сочленений-расчленений достигает 500 циклов, наработка — минимум 1000 часов, срок сохраняемости — 15 лет.

Работает при температурах от -60°C до +155°C, выдерживает вибрацию до 5000 Гц, ускорения до 400 м/с² и механические удары до 5000 м/с². Всеклиматическое исполнение марки «В» обеспечивает надежность в экстремальных условиях, включая пониженное давление до 1,33×10⁻¹⁰ Па.

Это розетка кабельная (Р), серия СНЦ23 (разработка №23), с байонетным соединением и пятишпоночной поляризацией. Производитель — завод Элекон с приемкой ОТК, контакты покрыты серебром или золотом для надежного соединения. Сочленяется с вилками серий СНЦ27, СНЦ28, СНЦ29.

Описание

Назначение соединителя СНЦ23-3/14Р-13-В

СНЦ23-3/14Р-13-В производства завода «Элекон» с приёмкой «ОТК» представляет собой цилиндрический многопозиционный электрический соединитель с локальной защитой контактов, предназначенный для внутреннего монтажа. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение). Конструкция ориентирована на эксплуатацию в составе радиоэлектронной аппаратуры, приборных комплексов и кабельных сборок, где требуется надёжное разъёмное соединение при воздействии неблагоприятных внешних факторов.

Подтверждённые технические особенности

Соединитель серии СНЦ23 (разработка №23) выполнен в виде кабельной розетки, что отражено в обозначении буквой «Р». Байонетное соединение обеспечивает быструю фиксацию и расфиксацию, а пятишпоночная поляризация исключает ошибочное сочленение. Контакты имеют диаметр 1,5 мм и покрыты серебром или золотом, что способствует стабильному переходному сопротивлению.

Количество контактов: 3.
Максимальный ток на контакт: до 20 А.
Сопротивление изоляции: не менее 5000 МОм.
Количество сочленений-расчленений: до 500 циклов.
Наработка: не менее 1000 часов.
Срок сохраняемости: 15 лет.
Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия.
Устойчивость к вибрации: до 5000 Гц.
Устойчивость к ускорениям: до 400 метров на секунду в квадрате.
Устойчивость к механическим ударам: до 5000 метров на секунду в квадрате.
Пониженное давление: до 1,33 умноженное на 10 в минус десятой степени Паскаля.

Исполнение марки «В» является всеклиматическим, что подтверждает пригодность изделия к работе в экстремальных условиях. Приёмка «ОТК» свидетельствует о заводском контроле качества каждой партии. Год выпуска — 2025. Поставляется в заводской упаковке.

Применение и совместимость

Соединитель СНЦ23-3/14Р-13-В применяется во внутреннем монтаже, где необходимо передавать значительные токи при ограниченном числе цепей. Благодаря трём контактам диаметром 1,5 мм и току до 20 А на контакт изделие востребовано в силовых и сигнальных цепях приборов, работающих в условиях вибрации, ударов и широкого перепада температур.

Розетка сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это позволяет компоновать кабельные сборки и приборные разъёмы на единой конструктивной базе. Всеклиматическое исполнение и стойкость к пониженному давлению делают соединитель пригодным для аппаратуры, эксплуатируемой в том числе в условиях, приближенных к космическим.

Ключевые преимущества для монтажа

Байонетный механизм сокращает время сочленения и обеспечивает виброустойчивость стыка.
Пятишпоночная поляризация предотвращает неправильное подключение.
Локальная защита контактов повышает электрическую прочность изоляции.
Серебряное или золотое покрытие контактов снижает переходное сопротивление.
Заводская упаковка и приёмка «ОТК» гарантируют сохранность и соответствие заявленным параметрам.

Артикул изделия — 20921, категория — СНЦ23, производитель — завод «Элекон».
