Назначение и область применения

СНЦ23-3/14Р-2-В представляет собой электрический соединитель приборного типа, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при максимальном напряжении до 700 В и применяется преимущественно для внутреннего монтажа радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования. Всеклиматическое исполнение позволяет использовать соединитель в составе устройств, эксплуатируемых в жёстких условиях окружающей среды, включая резкие перепады температур, повышенную влажность и значительные механические нагрузки.

Благодаря конструктивным особенностям и стабильным электрическим параметрам разъём подходит для организации надёжных линий связи между блоками аппаратуры, подключения датчиков, исполнительных механизмов и экранированных кабельных сборок. Изделие может применяться в авиационной, судовой, наземной и специальной технике, где требуется высокая устойчивость соединений к внешним воздействиям и длительный срок сохраняемости.

Подтверждённые особенности и технические характеристики

Соединитель серии СНЦ23 отличается байонетным механизмом сочленения, обеспечивающим быстрое и надёжное соединение без применения дополнительного инструмента. Многошпоночная поляризация корпуса исключает неправильное соединение ответных частей и защищает контакты от повреждений. Изолятор установлен в корпусе с возможностью многопозиционного смещения контактов, что упрощает монтаж и адаптацию под конкретную схему подключения.

Основные характеристики изделия:

• максимальное рабочее напряжение — 700 В;
• рабочий ток на контакт — до 15 А, максимальный — до 20 А;
• сопротивление изоляции — не менее 5000 МОм;
• количество контактов — 3;
• диаметр контактов — 1,5 мм;
• покрытие контактов — золото;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — до 500;
• срок сохраняемости — не менее 15 лет.

Контакты с золотым покрытием обеспечивают стабильно низкое переходное сопротивление и высокую коррозионную стойкость, что особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред.

Условия эксплуатации и механическая устойчивость

Соединитель предназначен для работы в расширенном температурном диапазоне от минус 60 до плюс 155 градусов Цельсия. Допускается эксплуатация при относительной влажности воздуха до 100 процентов при температуре плюс 35 градусов Цельсия с конденсацией влаги. Изделие сохраняет работоспособность при пониженном атмосферном давлении вплоть до значения 1,33 умноженное на 10 в минус четвёртой степени Па.

Конструкция разъёма устойчива к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц с ускорением до 400 метров на секунду в квадрате. Соединитель выдерживает одиночные механические удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1500 метров на секунду в квадрате. Такие показатели позволяют применять изделие на подвижных объектах и в оборудовании, подверженном значительным динамическим воздействиям.

Конструктивное исполнение и совместимость

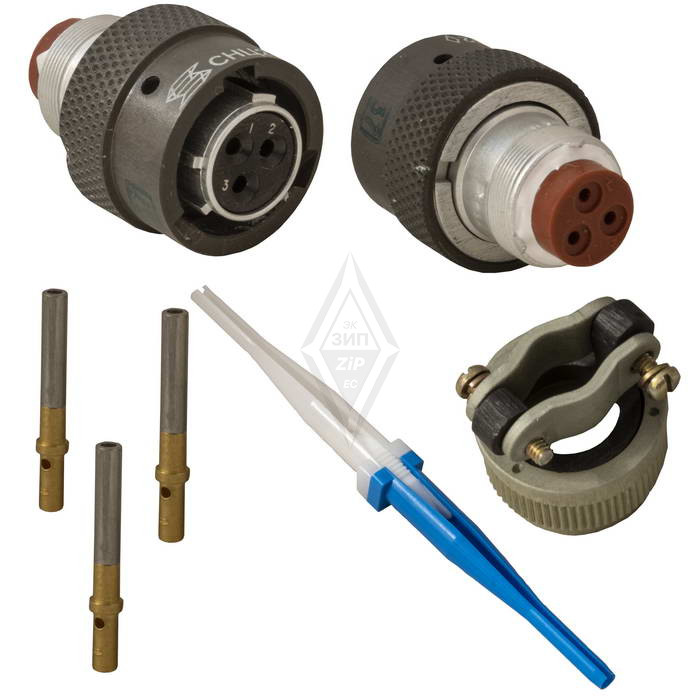

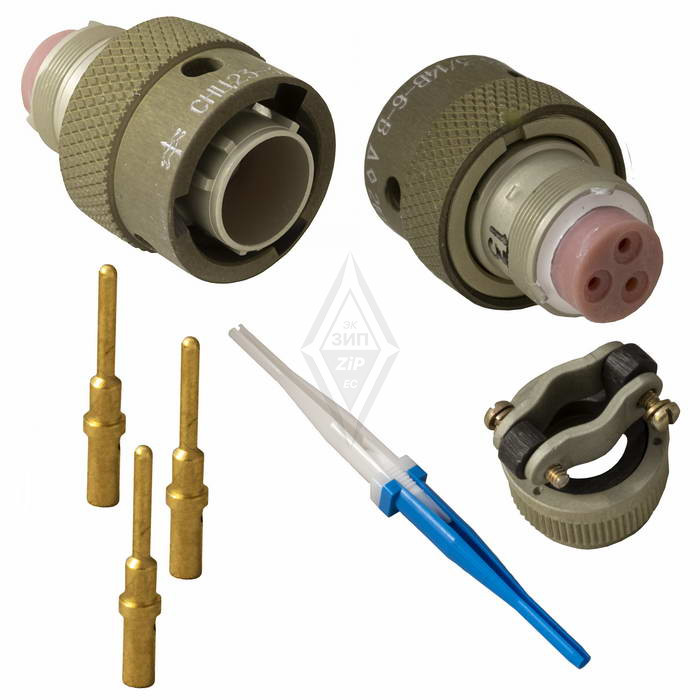

СНЦ23-3/14Р-2-В выполнен как приборная часть с прямым кожухом. Соединитель рассчитан на работу с экранированными и неэкранированными кабелями, что расширяет возможности его применения при построении помехозащищённых линий связи. Разъём совместим с вилками других серий, в том числе СНЦ27, СНЦ28 и СНЦ29, что обеспечивает гибкость при комплектовании разъёмных пар и упрощает замену компонентов в уже существующих системах.
