Назначение и область применения

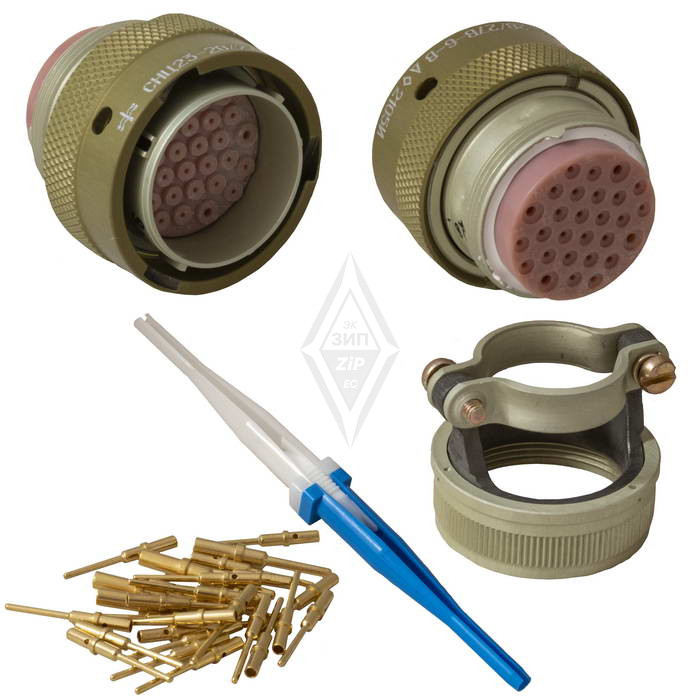

Соединитель СНЦ23-28/27В-1-Б-В «ОТК» относится к серии цилиндрических низкочастотных разъёмов СНЦ23 и предназначен для надёжного соединения электрических цепей в сложных эксплуатационных условиях. Изделие применяют для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной аппаратуре, в том числе при повышенных механических нагрузках и в широком диапазоне температур.

Разъём используется как в аппаратуре общепромышленного назначения, так и в военной и авиационной технике. Благодаря байонетному соединению обеспечивается быстрое и надёжное сочленение и расчленение при сохранении стабильного электрического контакта. Конструкция ориентирована на внутренний монтаж, что позволяет размещать разъём непосредственно в корпусах приборов, блоков и стоек радиоэлектронной аппаратуры.

Расшифровка обозначения

Маркировка СНЦ23-28/27В-1-Б-В «ОТК» содержит полную информацию о конструктивных особенностях и условиях применения изделия:

• СНЦ23 — тип соединителя: цилиндрический низкочастотный;
• 28 — количество контактов;
• 27 — условный размер корпуса;
• В — вилка, приборная часть;
• 1 — конструктивное исполнение: приборная часть без кожуха;
• Б — угловое положение изолятора в корпусе вилки;
• В — всеклиматическое исполнение;
• «ОТК» — категория качества и приёмки изделия.

Такая детальная маркировка позволяет однозначно идентифицировать разъём при подборе ответной части, заказе запасных элементов и комплектовании аппаратуры. Наличие отметки «ОТК» подтверждает прохождение изделием технического контроля на предприятии-изготовителе.

Конструкция и технические особенности

Соединитель выполнен в виде цилиндрического малогабаритного разъёма с байонетным соединением, предназначенного для внутреннего монтажа. Корпус и элементы конструкции рассчитаны на эксплуатацию в условиях повышенной влажности, перепадов давления и механических воздействий, включая удары и вибрации.

Изделие имеет всеклиматическое исполнение: рабочий диапазон температур воздуха обычно составляет от −60 до +200 градусов Цельсия. Разъём работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В амплитудного значения. Обеспечивается высокое сопротивление изоляции порядка нескольких тысяч мегаом в нормальных климатических условиях.

Изделие рассчитано не менее чем на 500 операций сочленения-расчленения. Минимальная наработка составляет около 1000 часов, срок сохраняемости — порядка 25 лет. Эти показатели подтверждают пригодность разъёма для длительной эксплуатации в составе ответственного оборудования без необходимости частой замены.

Применение в составе аппаратуры

СНЦ23-28/27В-1-Б-В «ОТК» применяется в блоках питания, системах управления, связной аппаратуре, измерительных комплексах и другом радиоэлектронном оборудовании, где требуется стабильное соединение цепей при значительных перепадах температуры, вибрациях и ударных нагрузках. Приборное исполнение без кожуха упрощает монтаж внутри корпусов и уменьшает занимаемое пространство.

При выборе ответной части необходимо учитывать условный размер корпуса 27, количество контактов 28 и угловое положение изолятора Б. Совместимость с розетками серии СНЦ23 соответствующего исполнения обеспечивает корректное сочленение и необходимые электрические параметры соединения.
