Назначение и область применения

Соединитель СНЦ23-28/27В-1-А-В «ОТК» представляет собой низкочастотный электрический соединитель цилиндрической формы, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при максимальном амплитудном значении напряжения до 700 В. Соединитель применяется в составе радиоэлектронной аппаратуры, автоматизированных систем управления, контрольно-измерительного оборудования и других устройств, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

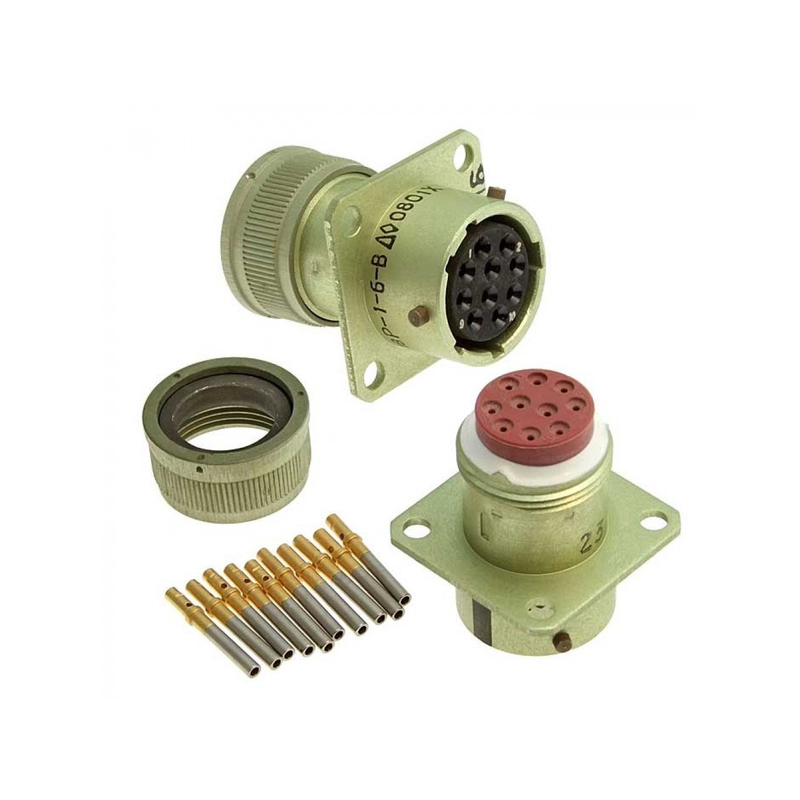

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки. Каждая из частей может выполняться как в приборном (блочном) исполнении для монтажа на панель или корпус оборудования, так и в кабельном исполнении для оконцевания жгутов и кабельных сборок. Такая унификация позволяет гибко компоновать соединительные линии в зависимости от конкретной задачи.

Технические характеристики

Соединитель СНЦ23-28/27В-1-А-В «ОТК» оснащён 28 контактами. В составе контактной группы предусмотрены контакты двух диаметров: 24 контакта диаметром 1 мм и 4 контакта диаметром 1,5 мм. Покрытие контактов — золото, что обеспечивает стабильное переходное сопротивление, высокую коррозионную стойкость и надёжную работу при малых токах и напряжениях.

• Количество контактов: 28
• Количество контактов диаметром 1 мм: 24
• Количество контактов диаметром 1,5 мм: 4
• Покрытие контактов: золото
• Максимальное амплитудное напряжение: 700 В
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Диапазон рабочих температур: от минус 60 до плюс 155 градусов Цельсия
• Максимальный ток для контактов диаметром 1,0 мм: до 11 А
• Максимальный ток для контактов диаметром 1,5 мм: до 20 А
• Максимальный ток для контактов диаметром 2,0 мм: до 35 А

Показатели допустимого тока приведены для одиночного контакта. При одновременной нагрузке на несколько контактов необходимо учитывать суммарный тепловой режим соединителя и условия прокладки кабеля.

Эксплуатационные показатели и надёжность

Изделие спроектировано для длительной эксплуатации в условиях воздействия широкого спектра климатических факторов. Соединитель сохраняет работоспособность в интервале температур от минус 60 до плюс 155 градусов Цельсия, что допускает его применение как в неотапливаемых отсеках аппаратуры, так и вблизи тепловыделяющих узлов.

Механическая износостойкость соединителя обеспечивает не менее 500 циклов сочленения и расчленения без потери электрических характеристик. Минимальная наработка на отказ составляет не менее 1000 часов. Срок сохраняемости изделия — до 15 лет при соблюдении условий хранения, предусмотренных для данной категории соединителей.

Многошпоночная поляризация корпуса исключает возможность неправильного сочленения вилки и розетки, что особенно важно при обслуживании многоконтактных разъёмов в плотном монтаже. Монтаж проводов к контактам выполняется методом обжима с применением соответствующего инструмента, что обеспечивает воспроизводимость качества соединения и удобство сборки жгутов в производственных условиях.

Приёмка и качество

Изделие имеет отметку приёмки «ОТК», что подтверждает прохождение контроля техническим отделом предприятия-изготовителя. Проверка включает контроль геометрических размеров, состояния контактных поверхностей, электрической прочности изоляции, сопротивления изоляции и целостности цепей. Артикул изделия — 7938.

Соединитель СНЦ23-28/27В-1-А-В «ОТК» является надёжным компонентом для построения разъёмных электрических соединений в аппаратуре, эксплуатируемой в широком диапазоне внешних воздействий. Сочетание золотого покрытия контактов, высокой плотности монтажа и проверенной конструкции делает его пригодным для ответственных узлов радиоэлектронной техники.
