Назначение и область применения

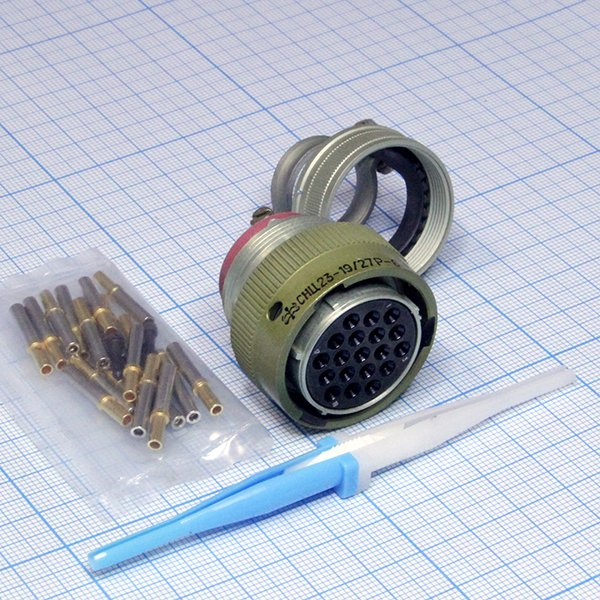

Разъем СНЦ23-28/27В-6-В представляет собой низкочастотный электрический соединитель цилиндрической формы, предназначенный для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленного оборудования и специализированных установок. Изделие выпущено в 2021 году и относится к серии СНЦ23, которая широко применяется в устройствах, требующих надежного разъемного соединения с защитой от неправильной стыковки и механических воздействий.

Благодаря всеклиматическому исполнению разъем может эксплуатироваться в различных климатических зонах, включая регионы с повышенной влажностью, значительными перепадами температур и воздействием агрессивных факторов окружающей среды. Соединитель рассчитан на многократные циклы сочленения и расчленения без потери электрических характеристик, что делает его пригодным для использования в аппаратуре, требующей регулярного технического обслуживания и оперативной замены отдельных блоков.

Электрические параметры

Соединитель СНЦ23-28/27В-6-В имеет 28 контактов и рассчитан на рабочее напряжение до 700 В. Допустимый ток через контакт зависит от диаметра применяемого контактного элемента, что позволяет подбирать разъем под конкретные токовые нагрузки в цепи. Производителем установлены следующие предельные значения:

• для контактов диаметром 1,0 мм — ток до 11 А;
• для контактов диаметром 1,5 мм — ток до 20 А;
• для контактов диаметром 2,0 мм — ток до 35 А.

Переходное сопротивление контактов нормируется в зависимости от их диаметра и не превышает 0,004 Ом для контактов 1,0 мм, 0,0025 Ом для контактов 1,5 мм и 0,0016 Ом для контактов 2,0 мм. Низкое переходное сопротивление обеспечивает стабильность соединения, уменьшает нагрев контактных пар и снижает потери мощности при прохождении тока.

Конструктивные особенности и исполнения

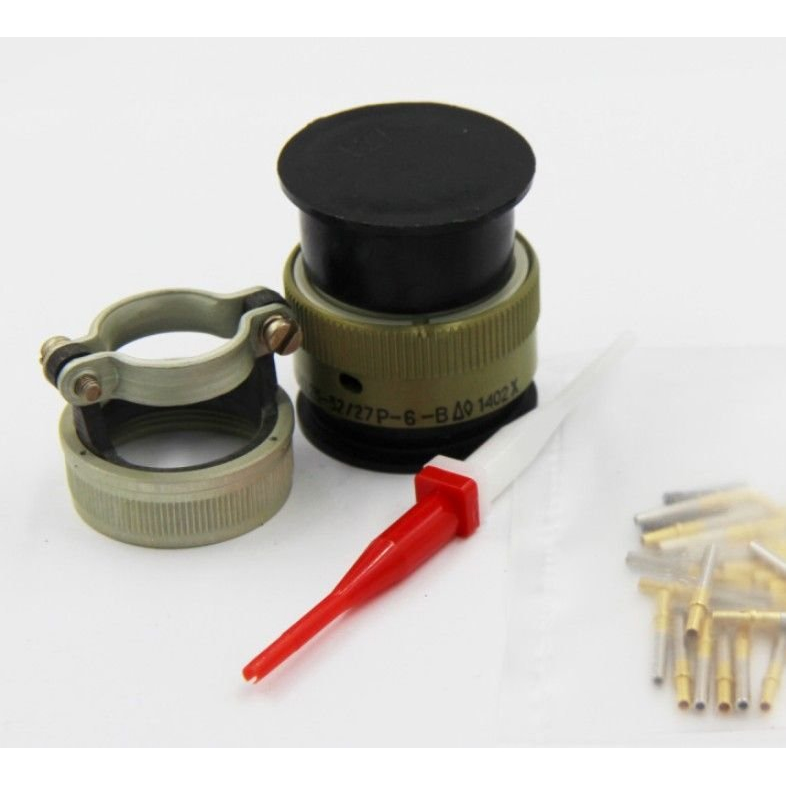

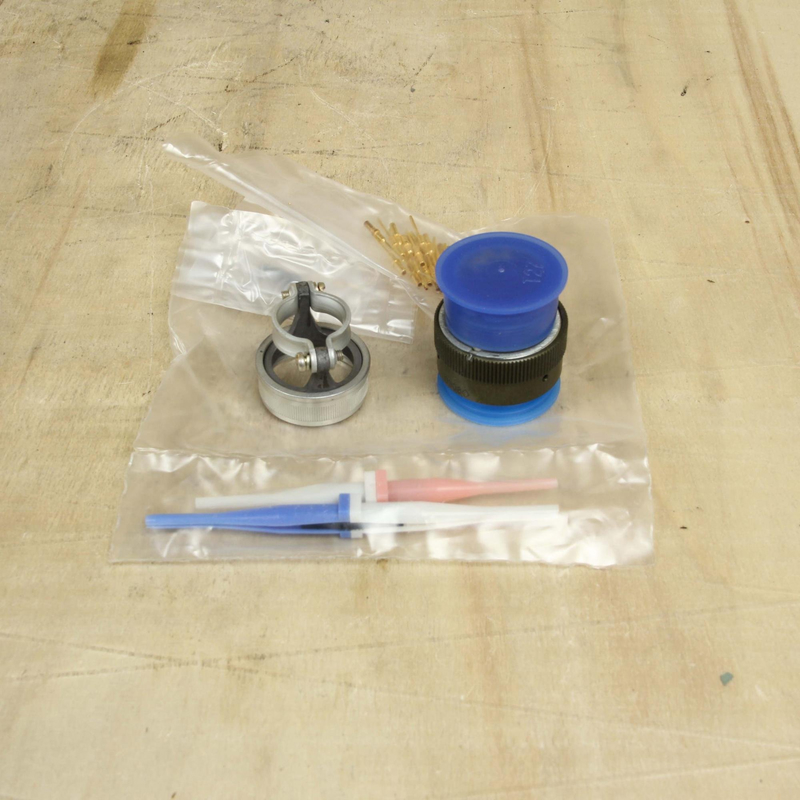

Разъемы серии СНЦ23 выпускаются в нескольких конструктивных вариантах, различающихся по типу монтажной части и способу подключения кабеля. Приборная часть может комплектоваться прямым или угловым кожухом, а также иметь патрубок для установки на корпус оборудования. Кабельная часть может оснащаться обоймой под термоусаживающие трубки, что обеспечивает дополнительную герметизацию места ввода кабеля и защиту от проникновения влаги и пыли.

Для исключения ошибочного соединения в конструкции предусмотрена система поляризации. Разъемы имеют различные варианты положения поляризующих шпонок и шпоночных пазов на корпусах, что гарантирует правильную ориентацию при стыковке и предотвращает повреждение контактов из-за неверного подключения. Артикул изделия — 7946.

Рекомендации по применению

Разъем СНЦ23-28/27В-6-В подходит для построения внутриблочных и межблочных соединений в аппаратуре, где требуется высокая плотность контактов при умеренных габаритах. При выборе соединителя необходимо учитывать суммарный ток, протекающий через отдельные контакты, и подбирать исполнение с контактами соответствующего диаметра. Монтаж кабельной части следует выполнять с соблюдением требований по заделке проводов и использованию термоусаживаемых трубок при наличии соответствующей обоймы, что обеспечит долговременную стабильность соединения и сохранение заявленных электрических параметров в течение всего срока эксплуатации.
