Назначение и область применения

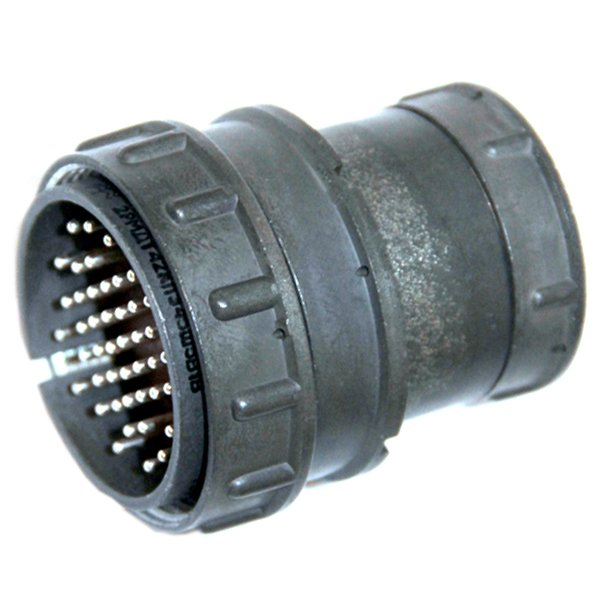

СНЦ23-28/27В-6-В «5» представляет собой кабельную вилку с байонетным сочленением, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение до 700 В и применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем, требующих стабильного разъёмного соединения с защитой от самопроизвольного расчленения.

Соединитель ориентирован на внутренний монтаж и всеклиматическое исполнение. Благодаря расширенному температурному диапазону и устойчивости к механическим воздействиям он подходит для эксплуатации в сложных условиях, включая подвижные узлы и оборудование, подверженное вибрациям.

Технические особенности

Структура обозначения модели раскрывает ключевые параметры изделия. Индекс СНЦ23 указывает на тип соединителя, число 28 — на количество контактов, число 27 — на условный размер корпуса. Литера «В» обозначает вилку, а цифра 6 — конструктивное исполнение кабельной части с прямым кожухом.

Электрические параметры

• Рабочая токовая нагрузка на контакт: 5 А и 9 А.
• Максимальная токовая нагрузка на контакт: 11 А и 20 А.
• Сопротивление контактов: 4 мОм и 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочее напряжение: до 700 В.
• Диапазон частот: до 3 МГц.

Механические и эксплуатационные характеристики

• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 1000 часов.
• Диаметр корпуса: 35 мм.
• Длина: 48 мм.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 155 градусов Цельсия.

Байонетное сочленение с многошпоночной поляризацией корпуса исключает неправильную стыковку и предотвращает случайное разъединение при вибрационных и ударных нагрузках. Конструкция рассчитана на многократное использование без потери качества контакта в пределах заявленного ресурса.

Конструктивное исполнение и монтаж

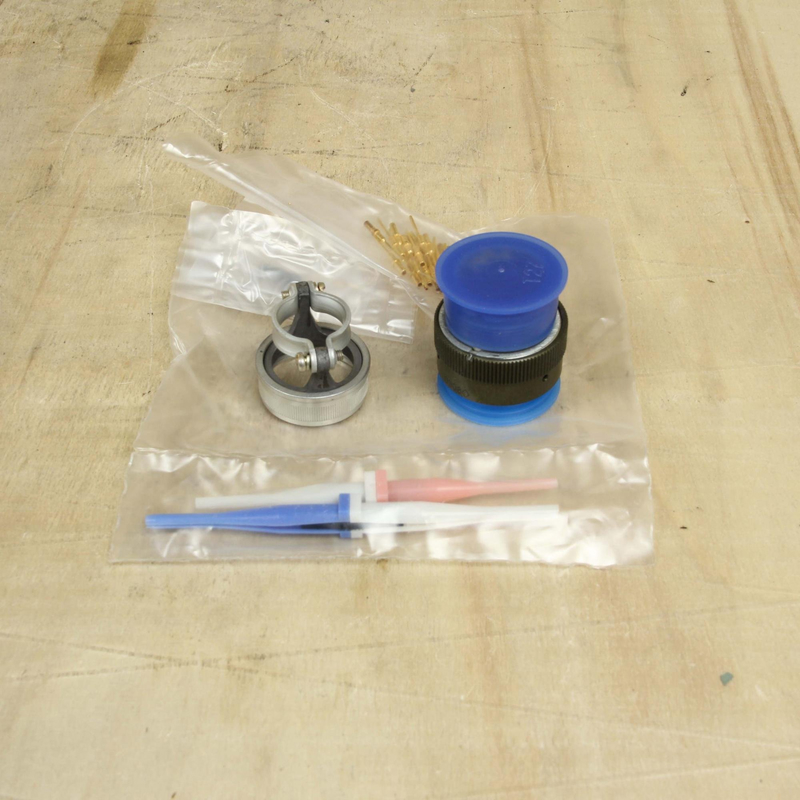

Изделие выполнено в виде кабельной вилки с прямым кожухом, что обеспечивает удобный подвод кабеля и компактное размещение в аппаратуре. Разъём ориентирован на пайку или обжим контактов в зависимости от применяемой технологии монтажа, принятой на предприятии-потребителе.

Артикул для заказа — 7945. Приёмка изделия соответствует обозначению «5», что подтверждает проведение контроля в установленном порядке согласно требованиям к данной категории соединителей.
