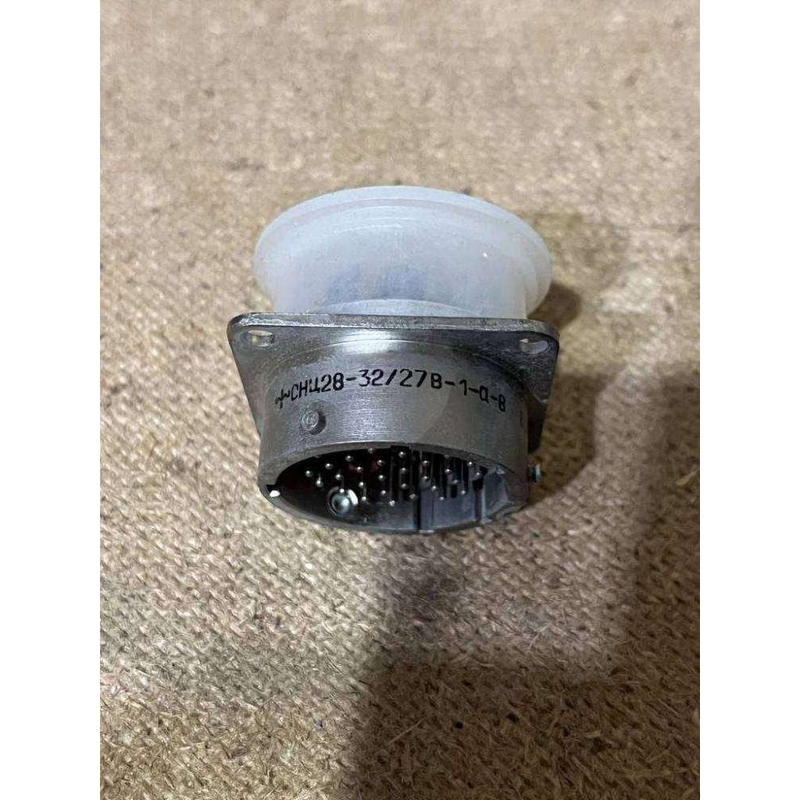

Назначение соединителя СНЦ23-28/27В-1-В

Соединитель СНЦ23-28/27В-1-В представляет собой приборную вилку, предназначенную для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением 700 В. Устройство обеспечивает надёжное разъёмное соединение электрических проводников в составе радиоэлектронной аппаратуры, автоматических систем и промышленного оборудования.

Изделие рассчитано на применение в ответственных узлах, где требуется стабильность электрического контакта при воздействии внешних факторов. Соединитель сохраняет работоспособность в условиях повышенной влажности, при вибрационных и ударных нагрузках, что позволяет использовать его в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.

Электрические параметры

• Максимальное рабочее напряжение — 700 В
• Ток на контакт — до 15 А
• Сопротивление изоляции — не менее 5000 МОм
• Диапазон рабочих частот — до 3 МГц

Эксплуатационные характеристики

• Рабочий температурный диапазон — от минус 60 до плюс 155 градусов Цельсия
• Количество циклов сочленения и расчленения — до 500
• Минимальная наработка — 1000 часов
• Срок хранения — 15 лет

Конструктивные особенности

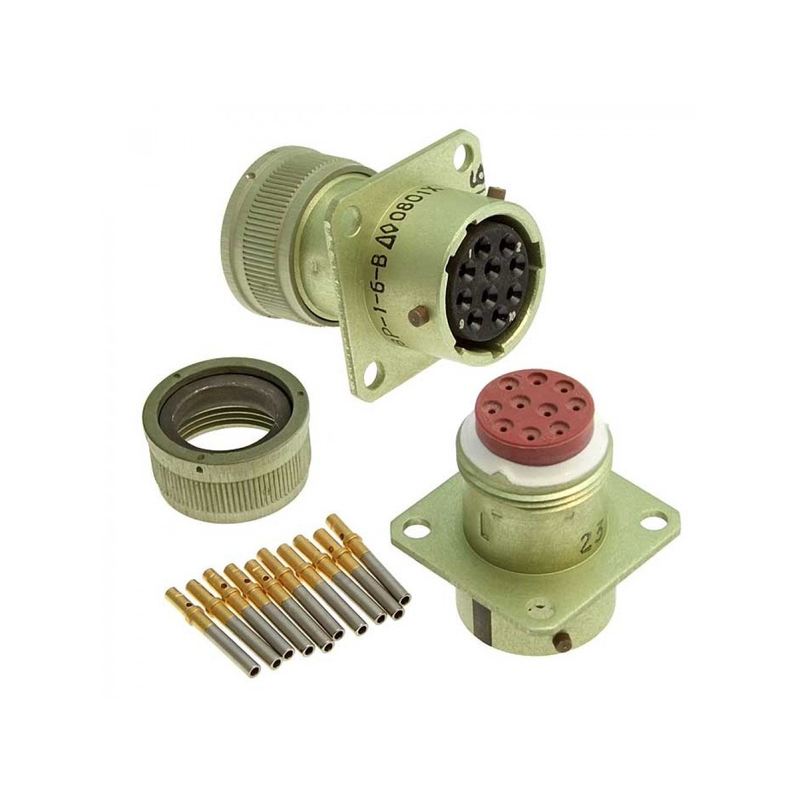

Соединитель состоит из двух частей — вилки и розетки. Обе части могут выпускаться как в приборном, так и в кабельном исполнении. Конструкция предусматривает несколько вариантов оформления корпуса: с прямым кожухом, с угловым кожухом, а также с обоймой под термоусаживаемые трубки. Такое разнообразие позволяет подбирать оптимальную конфигурацию под конкретные условия монтажа и компоновки оборудования.

Вилки серии СНЦ23 имеют многошпоночную поляризацию, которая исключает вероятность неправильного сочленения частей соединителя. Многопозиционная установка изолятора в корпусе обеспечивает точную фиксацию контактов и дополнительно повышает надёжность соединения. Благодаря этим решениям сводится к минимуму риск ошибки оператора при подключении и снижается вероятность повреждения контактов.

Применение

Соединитель СНЦ23-28/27В-1-В широко применяется в радиоэлектронной аппаратуре, измерительных комплексах, системах автоматики и телемеханики. Изделие востребовано в отраслях, где предъявляются повышенные требования к стабильности соединений и устойчивости к механическим воздействиям.

Благодаря широкому температурному диапазону и высоким показателям сопротивления изоляции соединитель подходит для эксплуатации в условиях значительных перепадов температур и повышенной влажности. Наработка не менее 1000 часов и допустимые 500 циклов сочленения подтверждают долговечность изделия при многократном использовании. Срок хранения 15 лет позволяет применять соединитель в составе оборудования длительного срока службы, включая резервные и ремонтные комплекты.
