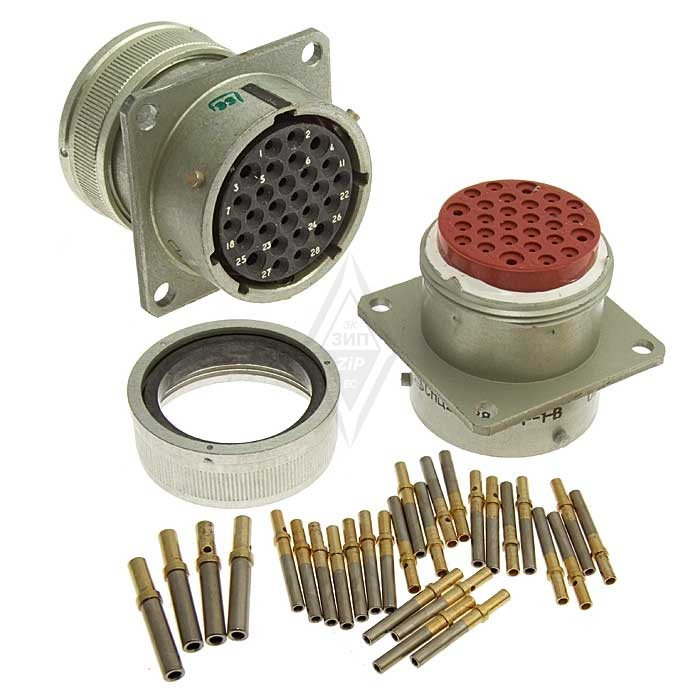

СНЦ23-28/27Р-8-В КОРПУС Элекон

Цена: ПОД ЗАКАЗ

Производитель: Элекон

Технические характеристики

СНЦ23‑28/27Р‑8‑В — это цилиндрический низкочастотный электрический разъём серии СНЦ23, производимый заводом «Элекон» (ОСОБОЕ НАЗНАЧЕНИЕ).

Тип соединителя: цилиндрический, низкочастотный, малогабаритный, для внутреннего монтажа с байонетным соединением.
Количество контактов: 28 шт.; из них 24 контакта диаметром 1 мм и 4 контакта диаметром 1,5 мм.
Условный диаметр (размер) корпуса: 27 мм.
Покрытие контактов: золото, что обеспечивает хорошую коррозионную стойкость и стабильное электрическое сопротивление.

Коструктивно разъём выполнен как розетка кабельная с угловым кожухом (обозначение «Р‑8‑В»), что позволяет удобно подключать кабели в труднодоступных местах.
Корпус имеет многошпоночную поляризацию, а изолятор (контактный блок) может устанавливаться в корпусе в нескольких положениях, что исключает неправильную стыковку при монтаже.
Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Климатическое исполнение — всеклиматическое, что позволяет использовать разъём в широком диапазоне температур и влажности, в том числе в составе ответственных узлов и систем автоматики.
Соединители серии СНЦ23 применяются для соединения и разъединения электрических цепей в приборах и блоках, где требуется высокая надёжность и стойкость к вибрациям и механическим нагрузкам.

Описание

Назначение соединителя

СНЦ23-28/27Р-8-В представляет собой цилиндрический низкочастотный электрический соединитель серии СНЦ23, выпускаемый заводом «Элекон». Изделие относится к категории продукции особого назначения и предназначено для соединения и разъединения электрических цепей в приборах, блоках и системах, где предъявляются повышенные требования к надёжности, стойкости к вибрациям и механическим нагрузкам.

Соединитель выполнен как розетка кабельная с угловым кожухом, что облегчает подключение кабелей в труднодоступных местах и при ограниченном монтажном пространстве. Конструкция рассчитана на внутренний монтаж и снабжена байонетным соединением, обеспечивающим быстрое и надёжное сочленение ответных частей.

Подтверждённые технические особенности

Контактная система

Общее количество контактов — 28 штук.
Из них 24 контакта диаметром 1 миллиметр.
И 4 контакта диаметром 1,5 миллиметра.
Покрытие контактов — золото, что обеспечивает хорошую коррозионную стойкость и стабильное электрическое сопротивление.

Корпус и поляризация

Условный диаметр корпуса — 27 миллиметров.
Корпус имеет многошпоночную поляризацию.
Изолятор (контактный блок) может устанавливаться в корпусе в нескольких положениях, что исключает неправильную стыковку при монтаже.
Обозначение «Р-8-В» указывает на исполнение розетки кабельной с угловым кожухом.

Электрические и климатические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 мегагерц.
Максимальное рабочее напряжение — до 700 вольт.
Климатическое исполнение — всеклиматическое, что допускает эксплуатацию в широком диапазоне температур и влажности.

Применение

Соединители серии СНЦ23 применяются для соединения и разъединения электрических цепей в приборах и блоках, где требуется высокая надёжность и стойкость к вибрациям и механическим нагрузкам. Благодаря всеклиматическому исполнению изделие может использоваться в составе ответственных узлов и систем автоматики, в том числе в условиях повышенной влажности и переменных температур.

Малогабаритное исполнение и байонетное соединение делают розетку удобной для применения в компактных устройствах, а угловой кожух упрощает прокладку кабельных линий при ограниченном пространстве для монтажа. Многошпоночная поляризация и возможность установки изолятора в нескольких положениях снижают риск ошибки при сборке и повышают эксплуатационную надёжность соединения.
