Назначение

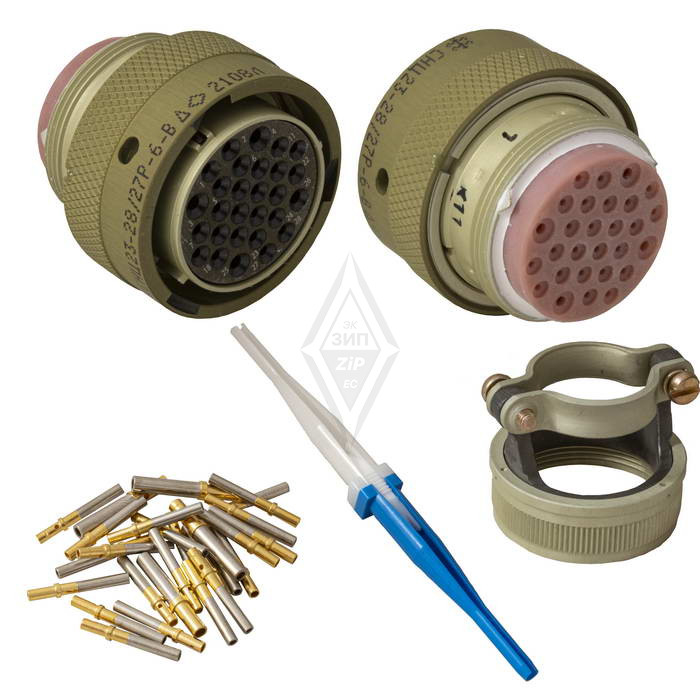

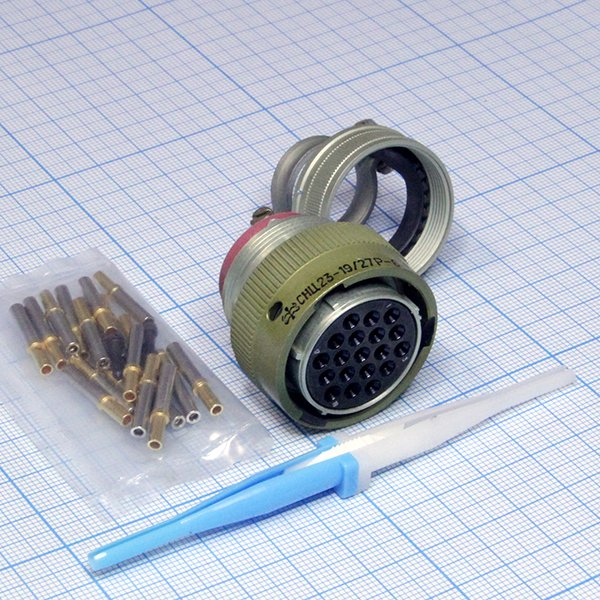

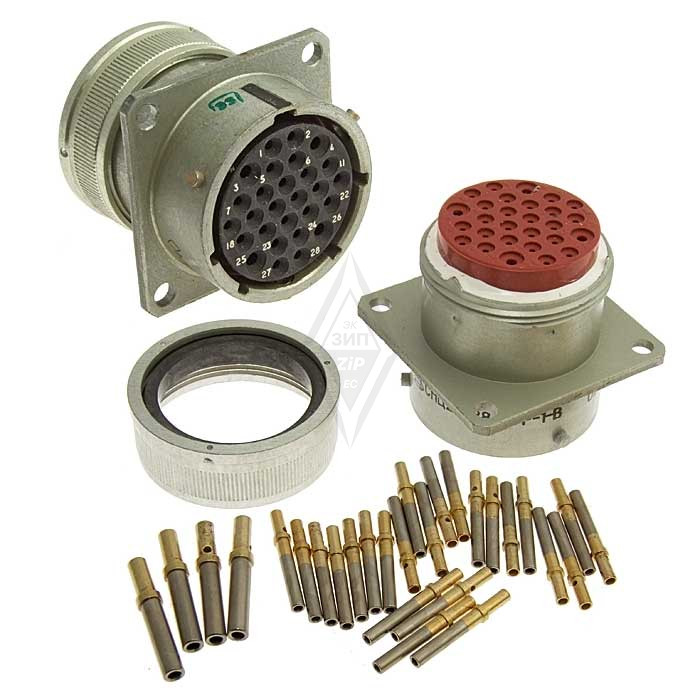

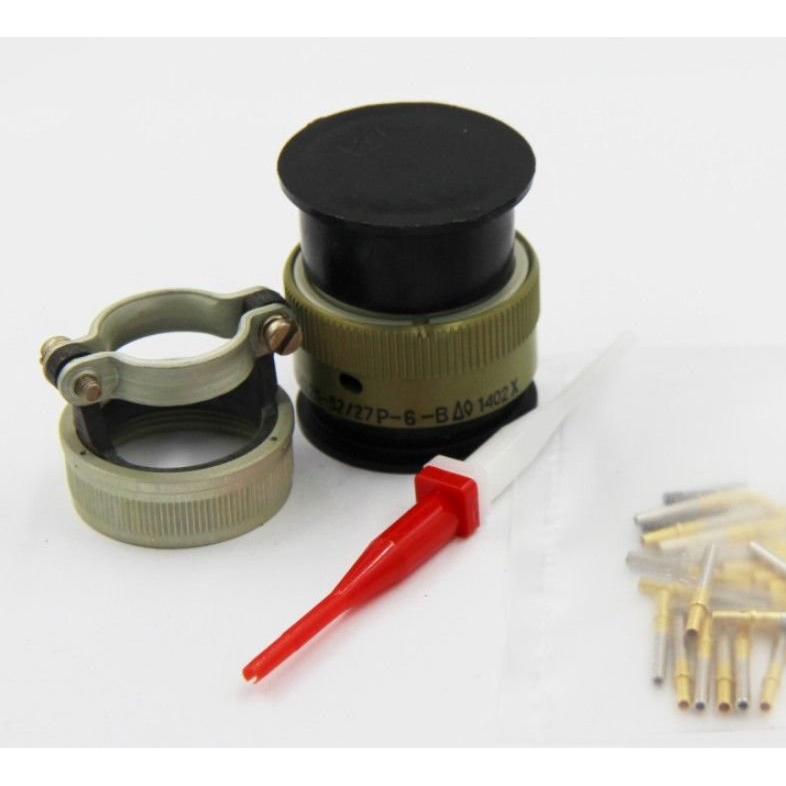

СНЦ23-28/27Р-6-В «Элекон» — это розетка цилиндрического низкочастотного электрического соединителя серии СНЦ23, предназначенная для кабельного монтажа с прямым кожухом. Изделие применяется для электрического соединения и разъединения цепей в составе кабельных сборок и жгутов, где требуется компактный многоконтактный разъём с надёжной механической фиксацией сочленения.

Артикул изделия — 7958. Категория — СНЦ23. Производитель — «Элекон».

Конструкция и материалы

Корпус выполнен из алюминиевого сплава с анодированным покрытием и имеет зелёный цвет. Диаметр корпуса составляет около 35 мм, высота — 48 мм, общие габариты по внешним размерам — порядка 35 на 48 мм. Сочленение соединителя — байонетное, с пятишпоночной поляризацией корпуса, что исключает неправильную состыковку.

Разъём имеет 28 контактов-гнёзд круглой формы: 24 контакта диаметром 1,0 мм и 4 контакта диаметром 1,5 мм, выполненные из латуни с золотым покрытием. Контакты извлекаемые, для их установки и извлечения используются специальные инструменты типа ИВИ1,0 и ИВИ1,5.

Подтверждённые особенности и технические характеристики

• Число контактов: 28, из них 24 контакта диаметром 1,0 мм и 4 контакта диаметром 1,5 мм.
• Материал контактов: латунь с золотым покрытием; контакты извлекаемые.
• Инструмент для установки и извлечения контактов: ИВИ1,0 и ИВИ1,5.
• Номинальное рабочее напряжение: до 700 В.
• Максимальный ток на контакт: 5 А для контактов диаметром 1 мм и 9 А для контактов диаметром 1,5 мм.
• Сопротивление контактов: не более 4 мОм и 2,5 мОм соответственно.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочие температуры: от минус 60 до плюс 155 градусов Цельсия.
• Исполнение: всеклиматическое «В», допускается работа при относительной влажности до 100 процентов при 35 градусах Цельсия.
• Устойчивость к механическим воздействиям: многократные удары до 150 g и однократные до 500 g.
• Тип сочленения: байонетное, с пятишпоночной поляризацией корпуса.
• Тип монтажа: кабельный, с прямым кожухом.

Применение

Соединитель СНЦ23-28/27Р-6-В применяется в составе кабельных сборок и жгутов для коммутации электрических цепей в условиях повышенных требований к климатической и механической стойкости. Всеклиматическое исполнение «В» и рабочий диапазон температур от минус 60 до плюс 155 градусов Цельсия позволяют использовать изделие в аппаратуре, эксплуатируемой на открытом воздухе и в неотапливаемых помещениях, при влажности до 100 процентов при 35 градусах Цельсия.

Байонетное сочленение с пятишпоночной поляризацией обеспечивает быструю и однозначную стыковку, исключая неправильное соединение. Извлекаемые контакты с золотым покрытием упрощают монтаж и ремонт: при необходимости контакт заменяется с помощью инструмента ИВИ1,0 или ИВИ1,5 без замены всего разъёма.

Разъём рассчитан на номинальное напряжение до 700 В и ток до 5 А на контакт диаметром 1 мм и до 9 А на контакт диаметром 1,5 мм, что определяет область его применения в цепях питания и сигнальных цепях низкой частоты. Низкое переходное сопротивление контактов — не более 4 мОм и 2,5 мОм соответственно — и высокое сопротивление изоляции не менее 5000 МОм обеспечивают стабильность электрического соединения.

Устойчивость к многократным ударам до 150 g и однократным до 500 g делает изделие пригодным для аппаратуры, подвергающейся вибрационным и ударным нагрузкам.
