Назначение соединителя

СНЦ23-28/27Р-6-В Исеть «5» — цилиндрический низкочастотный соединитель кабельного типа, выполненный в виде розетки с прямым кожухом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель применяется в промышленном оборудовании, средствах автоматики и системах связи, где требуется надёжное многоконтактное соединение кабельных линий.

Модель выпускается заводом «Исеть» в исполнении «5» (ВП, ПЗ по ГОСТ) и имеет всеклиматическое исполнение, что подтверждается приёмкой «5». Год выпуска — 2014. Поставка осуществляется в заводской упаковке.

Расшифровка обозначения и конструкция

Маркировка изделия содержит полную информацию о его исполнении:

• СНЦ23 — серия цилиндрических многопозиционных соединителей;
• 28 — количество контактов: 24 контакта диаметром 1 мм и 4 контакта диаметром 1,5 мм;
• 27 — условный размер корпуса: диаметр 35 мм, длина 48 мм;
• Р — розетка кабельная;
• 6 — конструктивное исполнение с прямым патрубком;
• В — всеклиматическое исполнение.

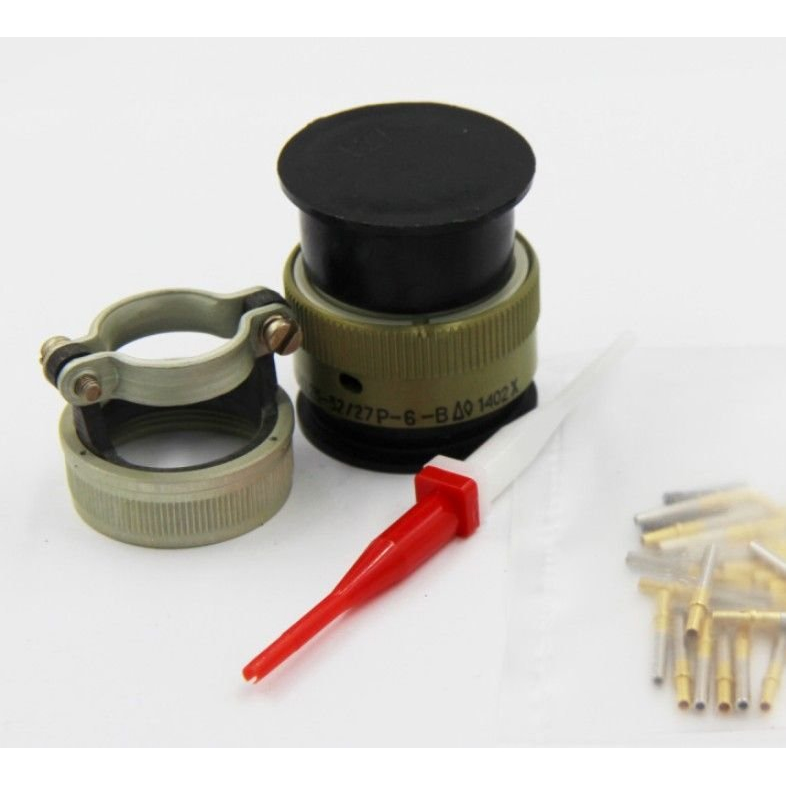

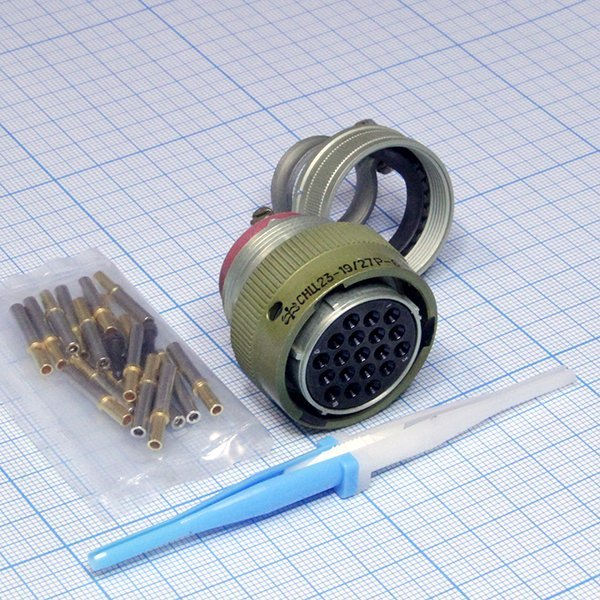

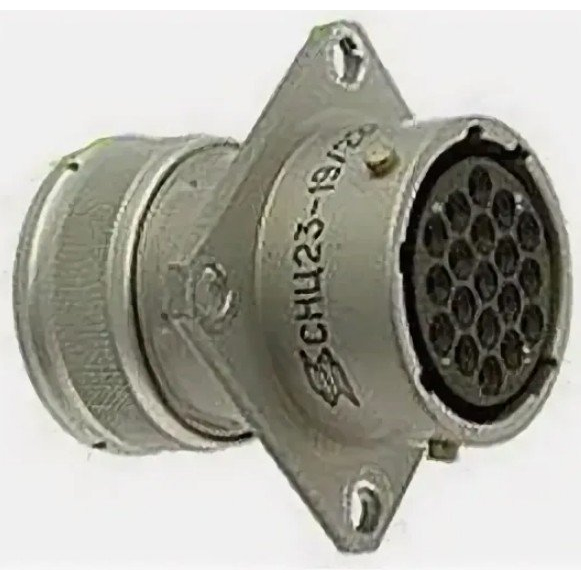

Корпус изготовлен из алюминиевого сплава с анодированием, что придаёт ему зелёный цвет. Изолятор выполнен из резины розового цвета. Контакты изготовлены из латуни с золотым покрытием и являются извлекаемыми; монтаж выполняется обжимом с использованием инструментов ИВИ1,0 и ИВИ1,5. Сочленение байонетное, с пятишпоночной поляризацией; изолятор имеет многопозиционную установку.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на рабочий ток 5 А для контактов диаметром 1 мм и 9 А для контактов диаметром 1,5 мм. Максимальный ток достигает 20 А. Сопротивление контактов составляет до 4 мОм для контактов диаметром 1 мм и до 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 5000 МОм. Ресурс изделия — 500 сочленений-расчленений, наработка — 1000 часов.

Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия; в некоторых источниках указывается верхняя граница до плюс 200 градусов Цельсия. Изделие устойчиво к вибрации в диапазоне от 1 до 5000 Гц с ускорением 40 g, к ударам с ускорением до 500 g и к влажности до 100 процентов при температуре плюс 35 градусов Цельсия.

Совместимость

Розетка взаимодействует с вилками СНЦ27, СНЦ28 и СНЦ29, а также с аналогами, среди которых СН2М и MS3470. Это позволяет использовать соединитель в составе существующих кабельных сборок и при замене вышедших из строя элементов без переделки ответных частей.

Комплектация и применение

Изделие поставляется в заводской упаковке. Благодаря всеклиматическому исполнению, широкому температурному диапазону и стойкости к механическим нагрузкам соединитель подходит для эксплуатации в тяжёлых условиях: в промышленных установках, автоматических линиях, аппаратуре связи и других системах, где предъявляются повышенные требования к надёжности электрических соединений.
