Назначение и область применения

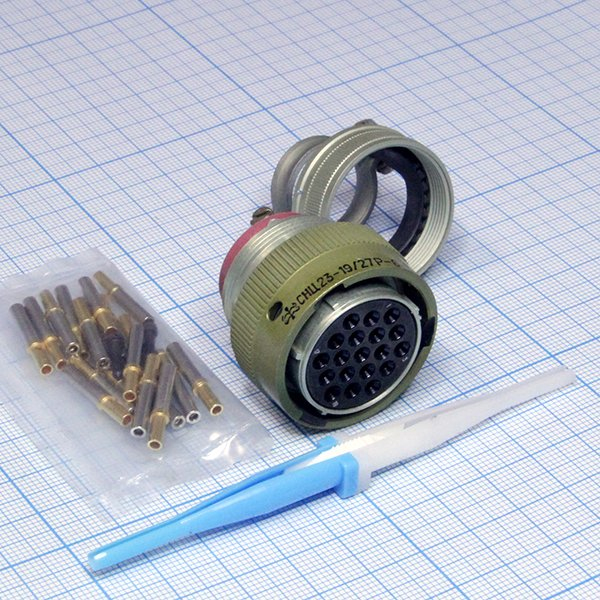

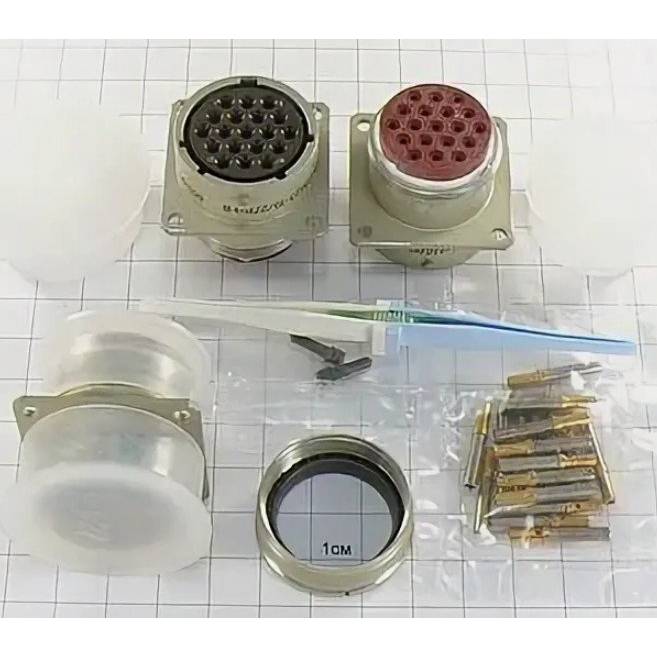

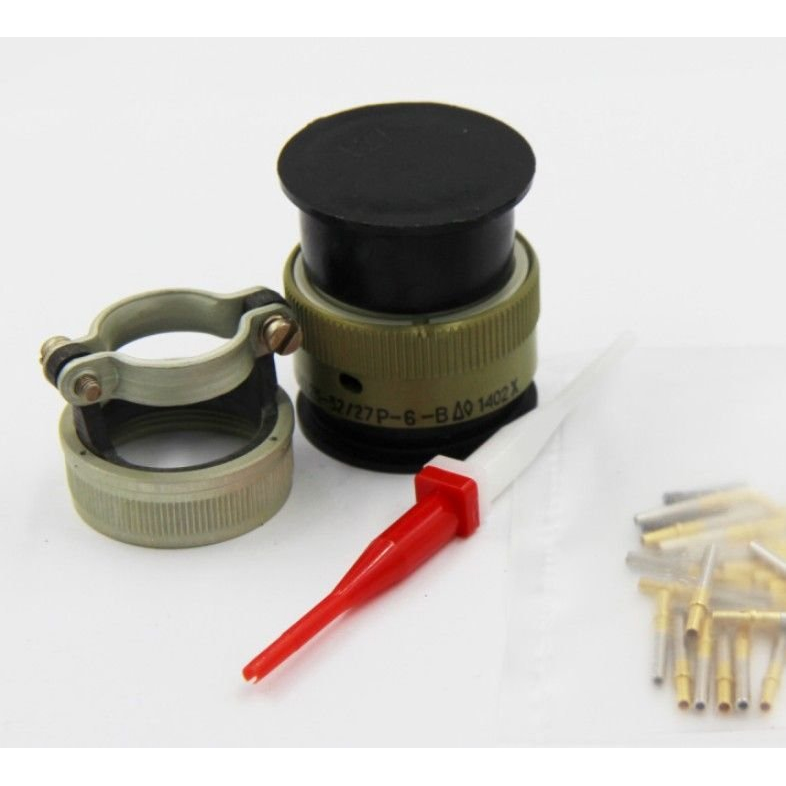

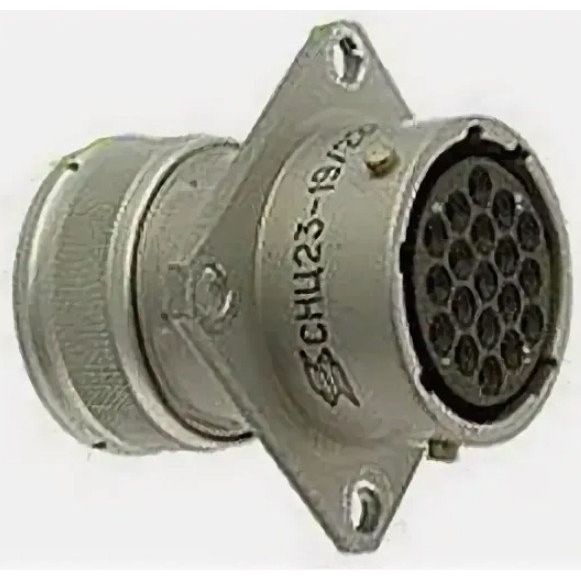

СНЦ23-28/27Р-1-В Исеть «5» представляет собой приборную розетку цилиндрического низкочастотного соединителя, выпускаемую Уральским заводом электрических соединителей «Исеть». Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 700 В. Розетка рассчитана на применение во внутреннем монтаже радиоэлектронной аппаратуры, промышленного оборудования и специальных систем, где требуется многопозиционное подключение с высокой степенью надежности и защитой от неправильного сочленения.

Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность в широком диапазоне внешних воздействий. Приборная часть без кожуха предназначена для установки непосредственно на корпус аппаратуры или монтажную панель, что упрощает компоновку внутренних электрических соединений. Соединители серии СНЦ23 применяются в системах, где важны устойчивость к вибрациям, многократные циклы сочленения и стабильность электрических параметров в течение длительного срока эксплуатации.

Конструктивные особенности

Розетка имеет 28 контактов, из которых 24 контакта выполнены с диаметром 1 мм, а 4 контакта — с диаметром 1,5 мм. Такое сочетание позволяет распределять токовые нагрузки в зависимости от назначения цепи: контакты диаметром 1 мм рассчитаны на ток до 11 А, а контакты диаметром 1,5 мм — на ток до 20 А. Контакты имеют золотое покрытие, обеспечивающее низкое переходное сопротивление и защиту от окисления. Сопротивление контактов диаметром 1 мм не превышает 0,004 Ом.

Корпус соединителя имеет условный размер 27 и оснащен пятишпоночной поляризацией, которая гарантирует точное позиционирование ответной части и исключает ошибочное соединение. Конструкция изолятора предусматривает многопозиционную установку, что расширяет варианты монтажа и компоновки. Примененное байонетное соединение обеспечивает быстрое и надежное сочленение и расчленение, при этом заявленный ресурс составляет не менее 500 циклов. Температурный диапазон эксплуатации охватывает значения от минус 60 до плюс 200 градусов Цельсия, а наработка составляет не менее 1000 часов.

Технические характеристики

Изделие соответствует требованиям приемки «5» по техническим условиям ТУ ГЕ0.364.241ТУ. Заводская упаковка сохраняет целостность соединителя при транспортировке и хранении. Год выпуска изделия — 2002, артикул — 20901. Страна производства — Россия.

Основные параметры соединителя:

• Количество контактов — 28 (24 контакта диаметром 1 мм, 4 контакта диаметром 1,5 мм)
• Рабочее напряжение — до 700 В
• Ток на контакт диаметром 1 мм — до 11 А
• Ток на контакт диаметром 1,5 мм — до 20 А
• Покрытие контактов — золото
• Сопротивление контактов диаметром 1 мм — не более 0,004 Ом
• Температурный диапазон — от минус 60 до плюс 200 градусов Цельсия
• Количество сочленений-расчленений — не менее 500
• Наработка — не менее 1000 часов
• Тип соединения — байонетное
• Исполнение — всеклиматическое, приборная часть без кожуха
• Поляризация корпуса — пятишпоночная

Условное обозначение

Маркировка СНЦ23-28/27Р-1-В Исеть «5» содержит сведения о конструктивном исполнении изделия. Обозначение СНЦ23 указывает на тип соединителя — цилиндрический многопозиционный, разработка номер 23. Число 28 определяет количество контактов. Число 27 обозначает условный размер корпуса. Буква Р указывает на исполнение в виде розетки. Цифра 1 обозначает приборную часть без кожуха. Буква В означает всеклиматическое исполнение. Обозначение «5» указывает на приемку по ТУ ГЕ0.364.241ТУ.

Конструкция розетки обеспечивает герметичность и долговечность в различных условиях эксплуатации. Защита контактов и поляризация корпуса снижают риск повреждения при монтаже и обслуживании. Изделие подходит для использования в составе аппаратуры, где требуется стабильная передача сигналов и питающих напряжений при одновременном воздействии неблагоприятных климатических факторов.
