Назначение разъёма СНЦ23-28/27Р-6-В

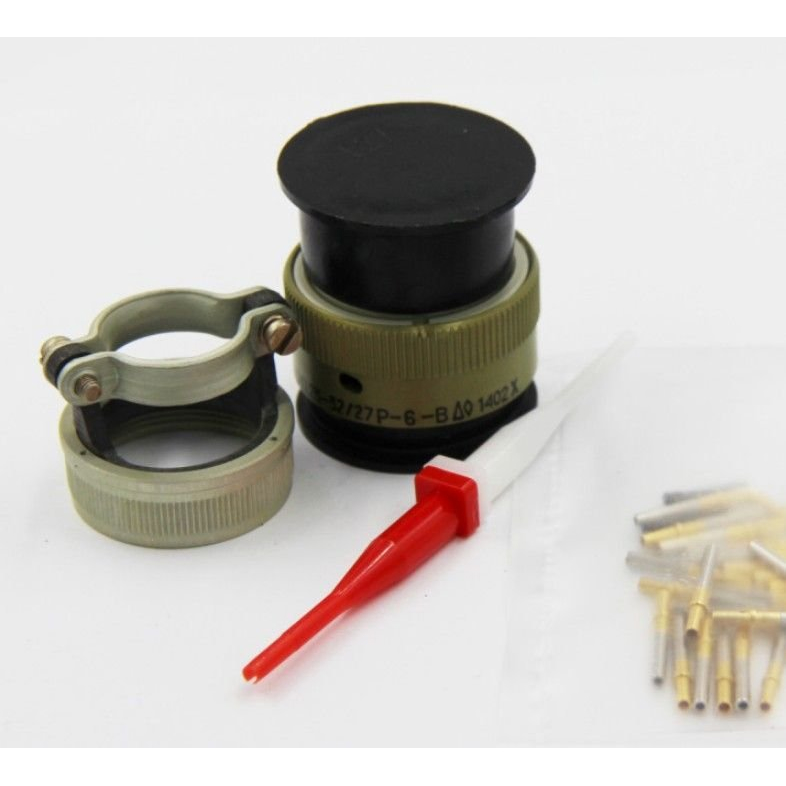

СНЦ23-28/27Р-6-В «5» — цилиндрический низкочастотный электрический разъём серии СНЦ23, выпускаемый заводом «Элекон» (до 2018 года предприятие входило в ОАО «Исеть»). Изделие предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока. Разъём применяется там, где требуется надёжное, вибропрочное и герметичное соединение внутри аппаратуры, а также устойчивость к воздействию климатических факторов.

Обозначение «5» в наименовании относится к виду приёмки по техническим условиям, то есть соответствует внутренним нормативам завода-изготовителя. Артикул изделия — 20910, категория — СНЦ23. Год выпуска указанной позиции — 2021. Поставка осуществляется в заводской упаковке.

Конструкция и подтверждённые особенности

Тип соединителя СНЦ23 — малогабаритный цилиндрический низкочастотный разъём с байонетным соединением. Числовое обозначение 28/27 означает 28 контактов при условном размере корпуса 27. Буква «Р» указывает, что изделие представляет собой розетку кабельную, а не вилку. Исполнение «6-В» соответствует кабельной розетке с прямым кожухом во всеклиматическом (всепогодном) исполнении по ГОСТ В 20.39.404-81.

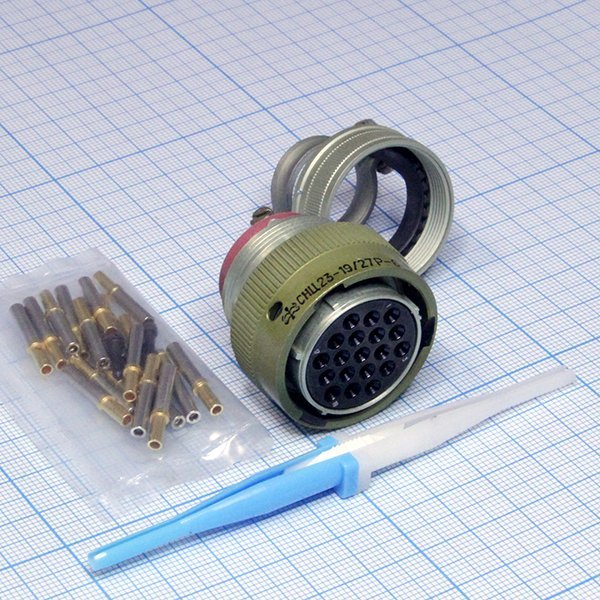

Корпус изготовлен из алюминиевого сплава с анодированным покрытием, цвет обычно зелёный. Изолятор выполнен из резины, обычно розового цвета. Контакты — круглые гнёзда, извлекаемые, материал — латунь с золотым покрытием, снижающим переходное сопротивление. Соединение байонетное, с пятишпоночной поляризацией корпуса, что исключает ошибочное состыковывание и обеспечивает надёжную фиксацию.

Основные технические характеристики

• Максимальное рабочее напряжение — до 700 В постоянного и переменного тока, на частотах порядка до 3 МГц.
• Максимальный рабочий ток — до 5 А на контакт диаметром 1 мм и до 9 А на контакт диаметром 1,5 мм.
• Сопротивление контактов — не более 4 мОм для диаметра 1 мм и не более 2,5 мОм для диаметра 1,5 мм.
• Количество контактов — 28: 24 контакта диаметром 1 мм и 4 контакта диаметром 1,5 мм.
• Рабочий интервал температур — примерно от минус 60 до плюс 155 градусов Цельсия.
• Влажность — до 100 процентов при 35 градусах Цельсия.
• Ресурс — до 500 сочленений и разъединений, минимальная наработка порядка 1000 часов.
• Исполнение «В» рассчитано на воздействие вибраций и ударов.

Монтаж и применение

Изделие монтируется на кабеле: проводники подключаются к контактам методом обжима. Для этого используется специальный инструмент ИВ-1, предназначенный для диаметров 1,0 и 1,5 мм. Розетка кабельная с прямым кожухом обеспечивает удобную разделку кабеля и защиту мест соединения внутри аппаратуры.

Разъём применяется в электронной аппаратуре, радио- и навигационном оборудовании, бортовых системах и других устройствах, где требуется надёжное и вибропрочное соединение внутри аппаратуры. Сочетание байонетного замка, поляризации корпуса и всеклиматического исполнения позволяет использовать изделие в условиях повышенных нагрузок и неблагоприятной внешней среды.
