Назначение разъема СНЦ23-28/27Р-6-В

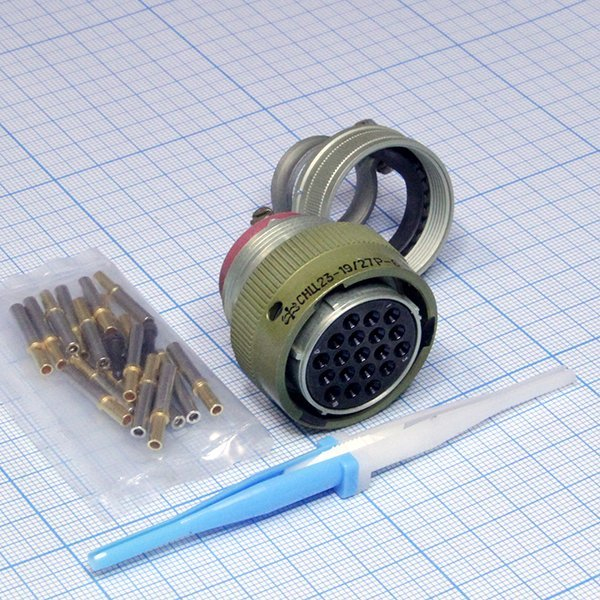

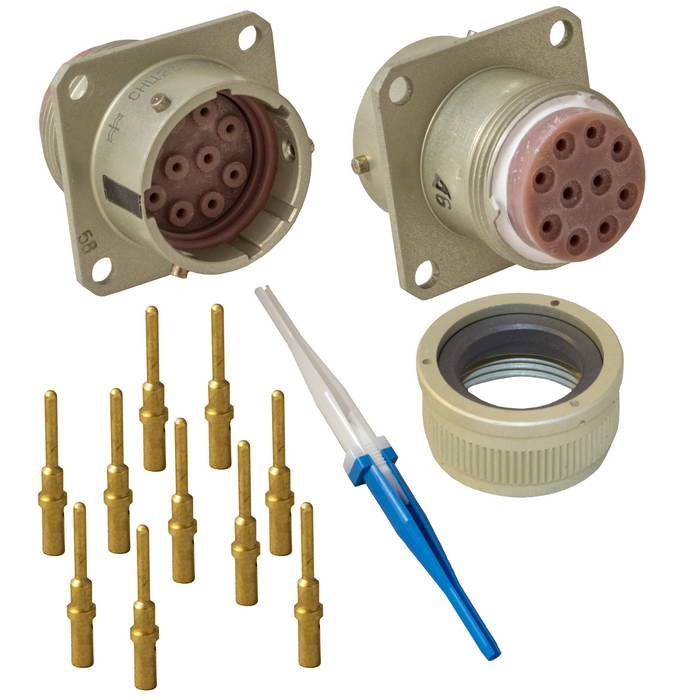

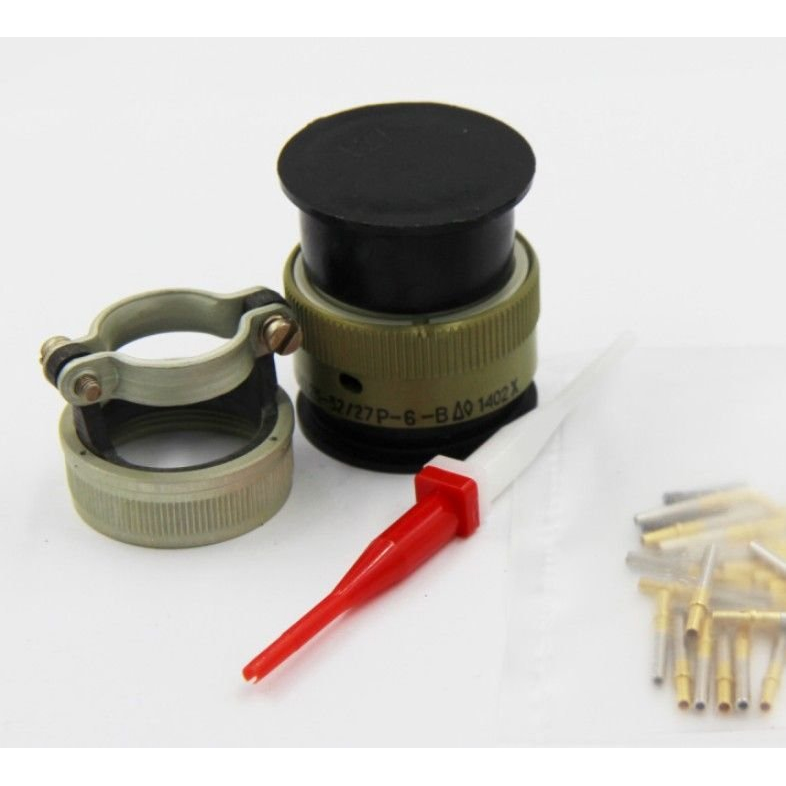

СНЦ23-28/27Р-6-В «5» — низкочастотный цилиндрический электрический разъем серии СНЦ23, выпускаемый заводом «Элекон» (Россия) по техническим условиям ГЕ0.364.241ТУ. Изделие представляет собой кабельную розетку с прямым кожухом и предназначено для соединения кабелей в электрических цепях постоянного и переменного тока.

Разъем относится к малогабаритным цилиндрическим соединителям и рассчитан на внутренний монтаж в аппаратуру и кабельные изделия. Данный экземпляр имеет приемку «5» и год выпуска 2021. Изделие поставляется в заводской упаковке.

Конструкция и подтвержденные особенности

Корпус розетки выполнен из алюминиевого сплава, анодирован и окрашен в зеленый цвет. Изолятор — резиновый, розового цвета, с нормальным положением в корпусе. Соединение разъемов байонетное, с пятишпоночной поляризацией корпуса: такая конструкция обеспечивает правильную ориентацию при сочленении, защищает от случайного переподключения и от «глухих» сочленений.

На одну розетку СНЦ23-28/27Р-6-В приходится 28 контактов-гнезд:

• 24 контакта диаметром 1 мм;
• 4 контакта диаметром 1,5 мм.

Контакты извлекаемые, изготовлены из латуни с золотым покрытием. Габаритные размеры розетки: диаметр около 35 мм, длина порядка 48 мм. Масса изделия — около 58 г.

Электрические и эксплуатационные параметры

Номинальный (рабочий) ток на контакт составляет до 5 А для контактов диаметром 1 мм и до 9 А для контактов диаметром 1,5 мм. Максимальное рабочее напряжение — до 700 В. Сопротивление контактов — не более 4 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Разъемы имеют всеклиматическое исполнение В. Рабочий температурный диапазон — примерно от минус 60 °C до плюс 155 °C. Допускается любое рабочее положение в пространстве.

Изделие выдерживает высокие механические нагрузки: вибрацию до 40 g в диапазоне 1–5000 Гц, многократные удары до 150 g и одиночные удары до 500 g, а также условия повышенной влажности и пониженного давления. Количество сочленений-расчленений — до 500 циклов, минимальная наработка — порядка 1000 часов работы. Срок хранения разъема до ввода в эксплуатацию может достигать порядка 25 лет при соблюдении условий хранения.

Применение

Благодаря малым габаритам, байонетному соединению с пятишпоночной поляризацией и стойкости к климатическим и механическим воздействиям разъем СНЦ23-28/27Р-6-В применяется для внутреннего монтажа в аппаратуру и кабельные изделия, где требуется надежное соединение цепей постоянного и переменного тока. Извлекаемые контакты с золотым покрытием упрощают монтаж и обслуживание, а всеклиматическое исполнение В допускает эксплуатацию в широком диапазоне температур, при повышенной влажности и пониженном давлении.
