Назначение соединителя СНЦ23-28/27Р-1-Б-В

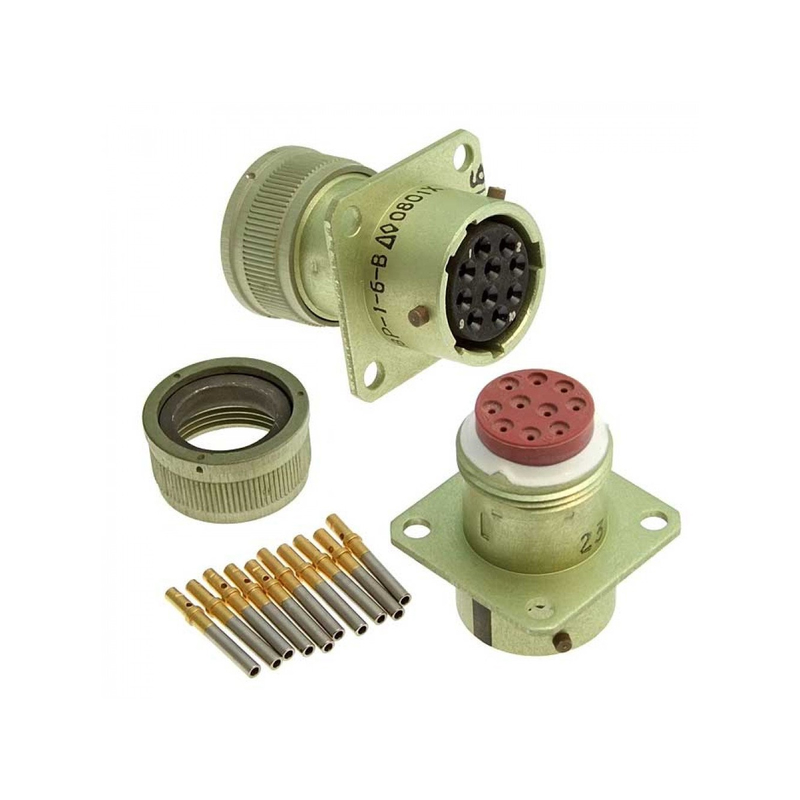

СНЦ23-28/27Р-1-Б-В представляет собой малогабаритную байонетную розетку цилиндрического исполнения, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц и максимальным рабочим напряжением до 700 В. Соединитель применяется в составе электронных, радиотехнических и контрольно-измерительных приборов, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расчленения.

Благодаря байонетному механизму фиксации и многошпоночной поляризации корпуса, розетка обеспечивает быстрое и безошибочное сочленение с ответной частью. Конструкция исключает неправильную установку вилки и гарантирует однозначное взаимное положение контактов. Изделие ориентировано на применение в аппаратуре, эксплуатируемой в широком диапазоне климатических условий, а также в системах с повышенными требованиями к виброустойчивости и стабильности электрического контакта.

Подтверждённые технические особенности

Соединитель СНЦ23-28/27Р-1-Б-В относится к группе низкочастотных цилиндрических разъёмов с приборным конструктивным исполнением. В обозначении заложены ключевые параметры: 28 контактов, условный размер корпуса 27, розеточная часть байонетного типа. Всеклиматическое исполнение допускает эксплуатацию в условиях значительных перепадов температур и влажности.

Основные параметры

• Тип соединителя: цилиндрический, низкочастотный
• Количество контактов: 28
• Условный размер корпуса: 27
• Конструктивное исполнение: приборная часть
• Климатическое исполнение: всеклиматическое
• Максимальное рабочее напряжение: 700 В
• Ток на контакт: до 15 А
• Интервал рабочих температур: от минус 60 до плюс 200 градусов Цельсия
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 25 лет

Приведённые значения подтверждают способность изделия выдерживать длительные механические и электрические нагрузки. Ресурс в 500 циклов сочленения позволяет использовать розетку в оборудовании с регулярным обслуживанием и периодической заменой кабельных сборок. Минимальная наработка 1000 часов свидетельствует о стабильности контактного сопротивления и изоляционных характеристик в течение заданного периода.

Применение и совместимость

Розетки серии СНЦ23 рассчитаны на сочленение с вилками СНЦ27, СНЦ28 и СНЦ29. Такая совместимость расширяет область применения и упрощает подбор ответных частей при проектировании или модернизации аппаратуры. Соединители данной серии выпускаются в приборном и кабельном исполнении, а также в вариантах с прямым или угловым кожухом, что позволяет компоновать разъёмные узлы в ограниченном пространстве.

СНЦ23-28/27Р-1-Б-В находит применение в измерительных комплексах, лабораторном оборудовании, системах автоматики и промышленной электронике. Высокая допустимая температура до плюс 200 градусов Цельсия делает изделие пригодным для установки вблизи нагревающихся элементов, а нижняя граница минус 60 градусов Цельсия обеспечивает работоспособность в холодном климате. Байонетное крепление гарантирует быстрое обслуживание и надёжную фиксацию при вибрационных нагрузках.

Приборное исполнение розетки предполагает монтаж на панель или корпус оборудования. Контактная группа из 28 выводов рассчитана на ток до 15 А на каждый контакт, что позволяет коммутировать как сигнальные, так и умеренно нагруженные силовые цепи. При выборе ответной вилки следует учитывать соответствие по количеству контактов, условному размеру корпуса и типу поляризации во избежание механических повреждений и неверной коммутации.
