Назначение разъёма СНЦ23-28/27-Р-8-В

СНЦ23-28/27-Р-8-В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный электрический разъём, предназначенный для надёжного соединения электрических цепей в составе кабельных сборок и электронных устройств. Изделие выпускается по стандарту ГЕ0.364.241ТУ и относится к серии СНЦ23. Разъём применяется там, где требуется устойчивое к внешним воздействиям соединение с большим числом контактов и гарантированной фиксацией ответных частей.

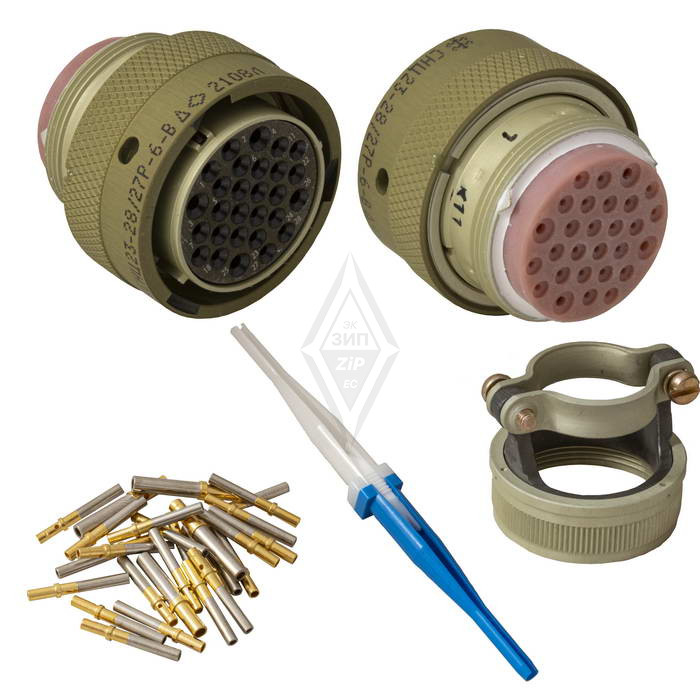

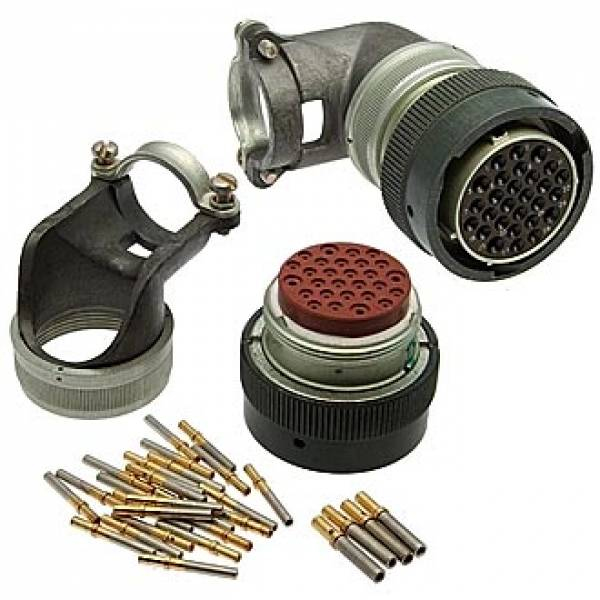

По конструктивному исполнению это кабельная розетка с прямым кожухом (тип К-П). Байонетное сочленение обеспечивает быструю стыковку и надёжное удержание ответной вилки, а пятишпоночная поляризация исключает неправильное подключение.

Подтверждённые особенности и технические характеристики

Контактная система

Розетка содержит 28 контактов: 24 гнезда диаметром 1 мм и 4 гнезда диаметром 1,5 мм. Контакты изготовлены из латуни с золотым покрытием (Au) и являются извлекаемыми. Для монтажа методом обжима применяются инструменты ИВИ1,0 и ИВИ1,5. Сопротивление контактов составляет не более 4 мОм для гнёзд диаметром 1 мм и не более 2,5 мОм для гнёзд диаметром 1,5 мм.

Электрические параметры

• Рабочее напряжение: до 700 В.
• Ток на контакт диаметром 1 мм: до 5 А.
• Ток на контакт диаметром 1,5 мм: до 9 А.

Материалы и геометрия

Корпус выполнен из алюминиевого сплава с анодированием зелёного цвета, изолятор — из резины розового цвета. Диаметр разъёма составляет 35 мм, высота — 48 мм, масса — около 58 г.

Условия эксплуатации и надёжность

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 155 градусов Цельсия при влажности до 100 процентов. Разъём соответствует высоким требованиям по вибропрочности в диапазоне от 1 до 5000 Гц с ускорением 40 g и по ударопрочности с нагрузкой до 500 g. Ресурс составляет 500 соединений, наработка — 1000 часов.

Совместимость и применение

СНЦ23-28/27-Р-8-В совместим с вилками серий СНЦ27, СНЦ28, СНЦ29 и другими ответными частями соответствующего типоразмера. В качестве аналогов рассматриваются разъёмы СН2М и MS3470.

Благодаря сочетанию большого числа контактов, стойкости к вибрации, ударам, влаге и широкому температурному диапазону, разъём востребован в бортовой и наземной аппаратуре, промышленном оборудовании и кабельных системах, где предъявляются повышенные требования к надёжности соединения. Извлекаемые контакты с золотым покрытием упрощают монтаж и обслуживание кабельных сборок.
