Назначение соединителя СНЦ23-28/27-Р-8-Б-В

Соединитель СНЦ23-28/27-Р-8-Б-В представляет собой цилиндрический низкочастотный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц и напряжением до 700 В. Основная сфера применения — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Разъем относится к серии СНЦ23 и поставляется без пинов, что позволяет комплектовать его контактами в соответствии с требованиями конкретного проекта. Такое исполнение удобно при мелкосерийном производстве, ремонте и модернизации оборудования, где необходима индивидуальная распайка проводников.

Конструктивные особенности

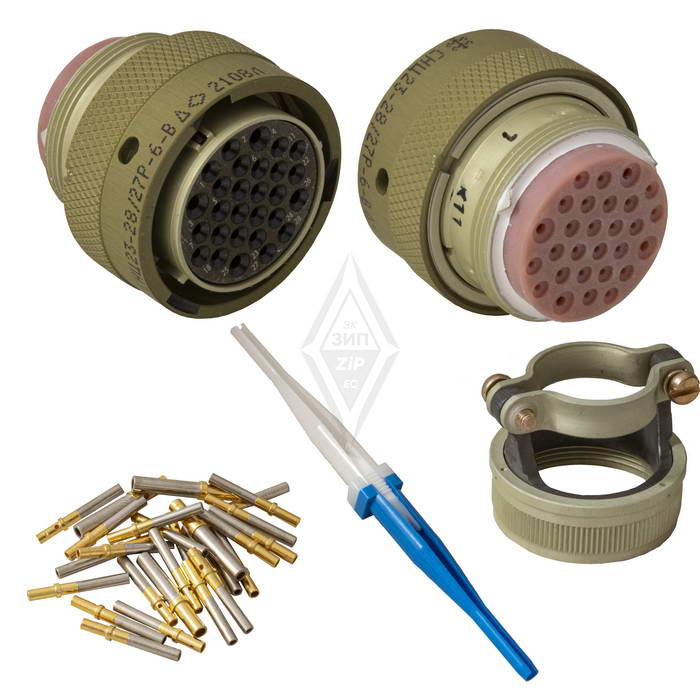

Соединитель выполнен в виде кабельной розетки с угловым кожухом. Конструктивное исполнение 8 предполагает наличие углового кожуха, обеспечивающего отвод кабеля под углом к оси сочленения. Это позволяет экономить монтажное пространство и упрощает прокладку кабельных трасс в условиях ограниченного объема.

Корпус изделия имеет условный размер 27, количество контактов — 28. Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе исключают ошибки при сочленении и обеспечивают удобство монтажа. Соединение частей разъема осуществляется байонетным способом, что гарантирует быстрое и надежное фиксирование ответных частей без применения дополнительного инструмента.

Покрытие контактов выполнено из золота. Это повышает проводимость, снижает переходное сопротивление и защищает контактные поверхности от коррозии при длительном хранении и эксплуатации в сложных климатических условиях.

Применение и условия эксплуатации

Соединители серии СНЦ23 используются в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, систем связи и промышленного оборудования. Изделие имеет всеклиматическое исполнение по ГОСТ В 20.39.404-81, что допускает его применение в широком диапазоне внешних воздействующих факторов.

Разъем может применяться в следующих случаях:

• коммутация сигнальных и силовых цепей напряжением до 700 В;
• подключение кабельных сборок к приборам и блокам аппаратуры;
• организация разъемных соединений в условиях ограниченного монтажного пространства благодаря угловому кожуху;
• построение электрических цепей с частотой сигнала до 3 МГц;
• замена вышедших из строя разъемов аналогичной серии при ремонте оборудования.

Надежность и срок службы

Гарантийный срок хранения соединителей СНЦ23 составляет не менее 25 лет со дня изготовления. Гарантийная наработка достигает 1000 часов во всех режимах эксплуатации. В облегченном режиме показатель увеличивается до 100000 часов, что подтверждает высокую надежность конструкции и качество применяемых материалов.

Байонетное сочленение обеспечивает устойчивость к вибрационным нагрузкам и предотвращает самопроизвольное расчленение в процессе работы. Золотое покрытие контактов сохраняет стабильные электрические характеристики на протяжении всего срока службы, включая периоды длительного хранения.

Комплектация и монтаж

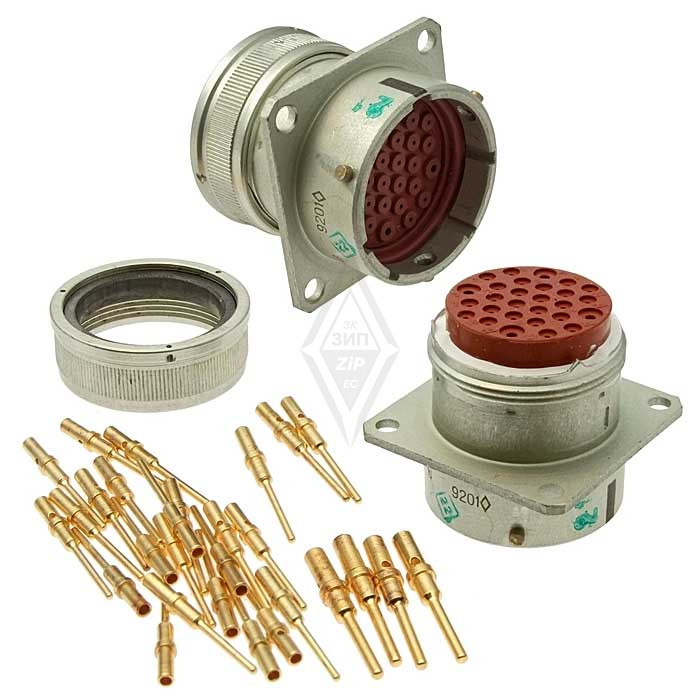

Соединитель поставляется без контактов (пинов), поэтому перед монтажом необходимо укомплектовать изделие контактами соответствующего типа. Количество посадочных мест — 28, что позволяет реализовать необходимое число электрических цепей в соответствии со схемой подключения.

Угловой кожух конструктивного исполнения 8 обеспечивает аккуратный вывод кабеля и защищает место распайки от механических повреждений. Пятишпоночная система поляризации исключает неправильное соединение вилки и розетки, а многопозиционная установка изолятора дает возможность адаптировать разъем под конкретную схему распайки.
