Назначение и область применения

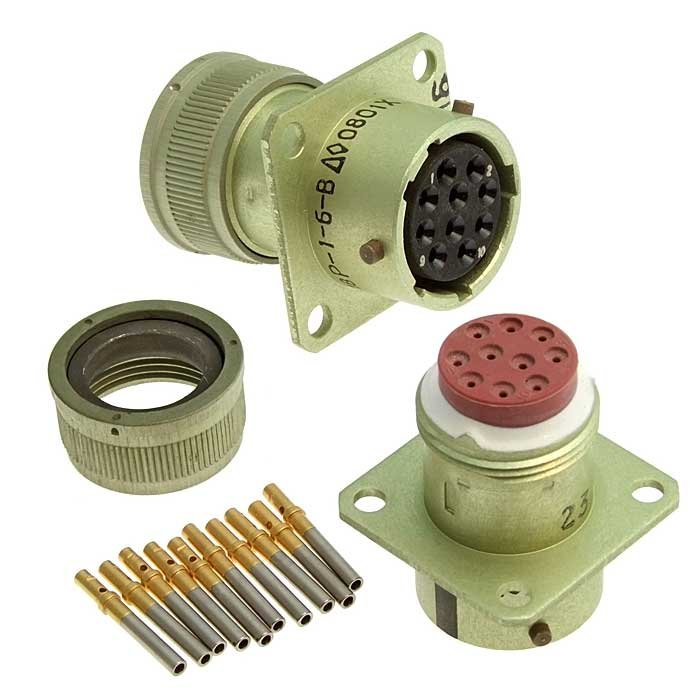

СНЦ23-28/27-Р-6-В представляет собой цилиндрический низкочастотный электрический разъём семейства СНЦ23, выполненный в виде кабельной розетки с прямым кожухом. Устройство предназначено для соединения проводов и кабелей в различных электрических цепях и используется во внутреннем монтаже оборудования. Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 700 В.

Типовой сферой применения являются промышленное оборудование, автоматика, системы связи и другая электронная техника, где требуется надёжное соединение с большим числом контактов. Всеклиматическое исполнение «В» допускает эксплуатацию в жёстких условиях отраслевого и военного оборудования.

Конструктивные особенности

Соединитель имеет 28 контактов: 24 контакта диаметром 1 мм и 4 контакта диаметром 1,5 мм. Тип контактов — гнёзда, что соответствует розеточной части разъёмного соединения. Контакты выполнены из латуни с покрытием золотом, что обеспечивает низкое переходное сопротивление, не превышающее нескольких миллим, и высокую устойчивость к коррозии.

Корпус изготовлен из алюминиевого сплава с анодированным покрытием зелёного цвета. Изолятор выполнен из резины розового цвета, что позволяет сохранять герметичность и прочность крепежа. Сочленение происходит посредством байонетного замка, обеспечивающего быстрое и надёжное соединение и разъединение. Монтаж проводов осуществляется обжимным способом, что позволяет достичь стабильного электрического контакта и хорошей механической прочности.

Электрические параметры

Разъём характеризуется следующими электрическими показателями:

• Максимальное рабочее напряжение — до 700 В.
• Максимальный рабочий ток на контакт — до примерно 5–15 А в зависимости от диаметра контакта.
• Предельный ток на малых контактах ограничен значением около 5 А.
• Предельный ток на увеличенных контактах — около 9–15 А.
• Сопротивление изоляции составляет не менее нескольких тысяч мегаом.

Покрытие контактов золотом способствует стабильности переходного сопротивления в течение всего срока службы и при длительном хранении.

Эксплуатационные характеристики

СНЦ23-28/27-Р-6-В допускает работу в широком диапазоне температур: примерно от −60 до +155–200 °C. Ресурс по сочленению и расчленению составляет порядка 500 циклов. Разъём выдерживает значительные вибрации и ударные нагрузки, достигающие десятков и сотен g, а также длительное хранение сроком до порядка 25 лет.

Благодаря совокупности конструктивных решений — байонетному замку, обжимному монтажу, золотому покрытию контактов и всеклиматическому исполнению — соединитель обеспечивает стабильную работу в условиях повышенных механических и температурных воздействий, характерных для промышленной автоматики, систем связи и специализированной электронной аппаратуры.
