Назначение и область применения

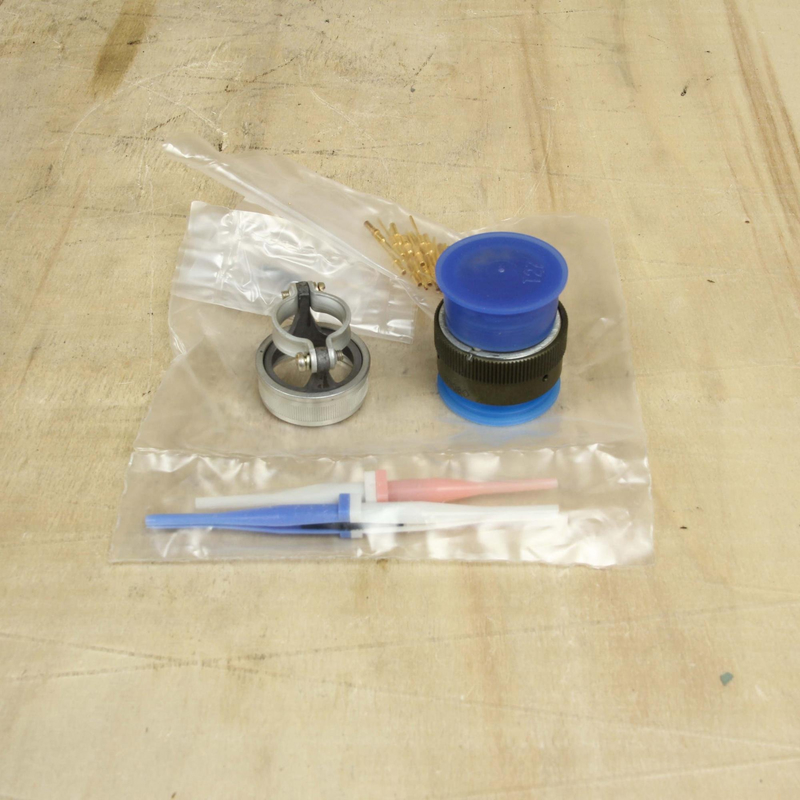

СНЦ23-28/27-В-6-В представляет собой цилиндрический низкочастотный разъём российского производства, предназначенный для надёжного соединения электрических цепей в составе приборных систем и промышленного оборудования. Изделие применяется для работы в цепях постоянного и переменного тока частотой до 3 МГц. Конструктивное исполнение — кабельная розетка с прямым кожухом из серии СНЦ23.

Соединитель рассчитан на эксплуатацию в составе аппаратуры, где требуется стабильное электрическое соединение при значительных механических и климатических нагрузках. Благодаря всеклиматическому исполнению разъём может использоваться как в закрытых помещениях, так и на открытых объектах, включая подвижные установки и оборудование, подверженное вибрационным воздействиям.

Технические особенности и конструкция

Разъём имеет 28 контактов, из которых 24 контакта выполнены диаметром 1 мм и 4 контакта — диаметром 1,5 мм. Контактные элементы изготовлены из латуни с золотым покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии. Метод соединения — байонетный, обеспечивающий быстрое и надёжное сочленение и расчленение. Электрический монтаж — обжимной. Корпус изготовлен из алюминиевого сплава с анодированным зелёным покрытием, защищающим поверхность от механических повреждений и воздействия внешней среды.

Электрические параметры

• Рабочее напряжение — до 700 В.
• Максимальный ток на контакты большего диаметра — до 9 А.
• Сопротивление изоляции — до 5000 МОм.

Устойчивость к внешним воздействиям

Соединитель во всеклиматическом исполнении (климат В) сохраняет работоспособность в диапазоне температур от минус 60 до плюс 155 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне частот до 5000 Гц с ускорением 40 g, акустические шумы уровнем до 170 дБ и механические удары многократного действия с ускорением до 500 g. Указанные характеристики позволяют применять разъём в составе аппаратуры, эксплуатируемой в условиях повышенной тряски и ударных воздействий.

Совместимость и ресурс

СНЦ23-28/27-В-6-В взаимосочетается с вилками серий СНЦ27, СНЦ28, СНЦ29, а также с соединителями аналогичных серий, такими как СН2М, MS3470 и D38999. Ресурс изделия составляет 500 сочленений-расчленений, что подтверждает его пригодность для многократного использования при периодическом переподключении оборудования. Срок хранения разъёма достигает 25 лет, что обеспечивает длительную сохранность изделия в складских условиях без потери эксплуатационных свойств.

Разъём предназначен для профессионального применения при сборке и ремонте электрических соединений в приборостроении, измерительной технике и промышленной автоматике, где предъявляются повышенные требования к стабильности контакта и устойчивости к внешним факторам.
