Назначение и область применения

Соединитель СНЦ23-28/27-В-1-В «5» представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для внутреннего монтажа с байонетным соединением. Основное назначение изделия — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения. Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Изделие относится к категории СНЦ23 и применяется в составе аппаратуры, требующей надежного и многократного разъемного соединения при ограниченных габаритах. Благодаря байонетному типу сочленения обеспечивается быстрое и надежное фиксирование ответных частей, исключающее самопроизвольное расчленение при вибрационных и ударных воздействиях.

Соединитель СНЦ23-28/27-В-1-В «5» востребован в следующих областях:

• радиоэлектронная аппаратура специального и общего назначения;
• авиационная и космическая техника;
• военная техника и вооружение;
• промышленная автоматика и контрольно-измерительное оборудование;
• системы связи и телекоммуникаций;
• наземная и морская аппаратура.

Конструктивные особенности и технические характеристики

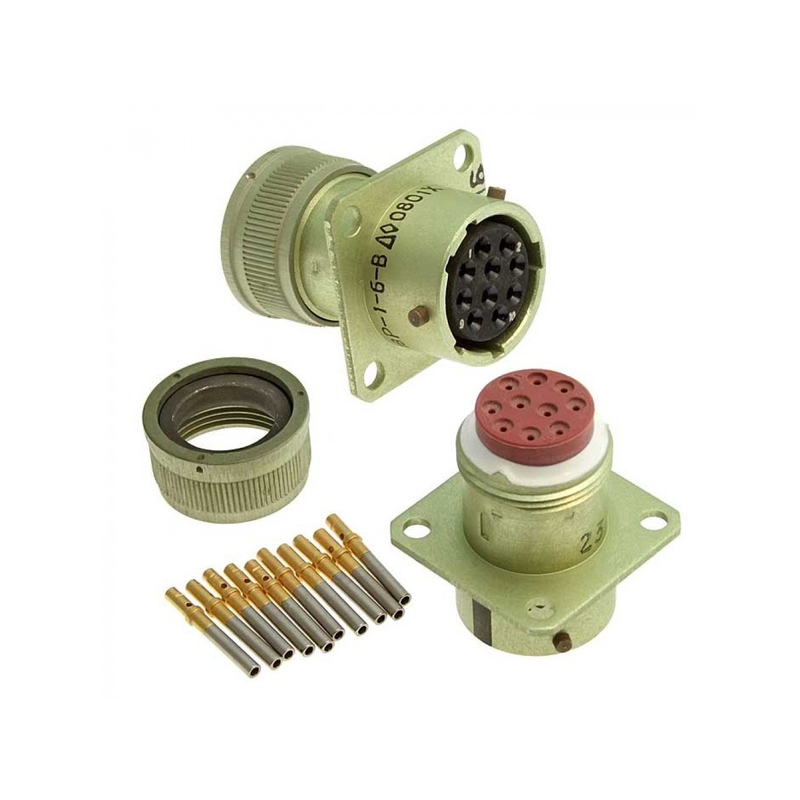

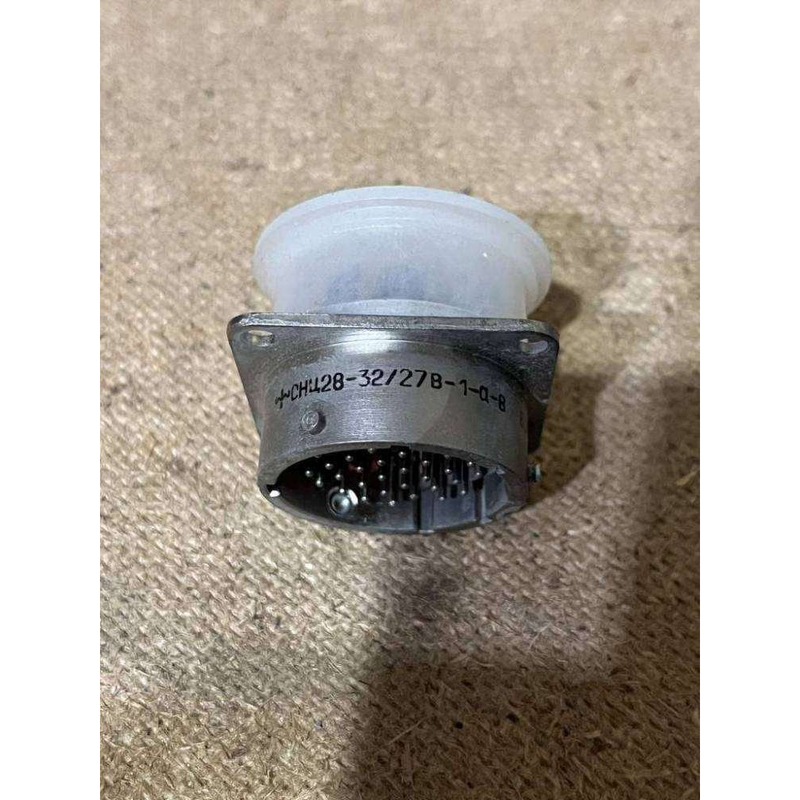

Соединитель СНЦ23-28/27-В-1-В «5» имеет конструктивное исполнение «розетка блочная для внутреннего монтажа». Условный размер корпуса составляет 28, количество контактов — 27. Такое сочетание обеспечивает достаточную плотность соединений при сохранении компактных габаритных размеров, характерных для серии СНЦ23.

Корпус изделия выполнен в герметичном исполнении, что позволяет использовать соединитель в условиях повышенной влажности, запыленности и других неблагоприятных факторов внешней среды. Герметичность конструкции обеспечивает стабильность электрических параметров и защиту контактных элементов от окисления и загрязнения в процессе эксплуатации.

Покрытие контактов — серебро. Применение серебряного покрытия обусловлено его высокой электропроводностью, стойкостью к коррозии и способностью сохранять низкое переходное сопротивление в течение длительного срока службы. Сопротивление контактов не превышает 5 мОм, что гарантирует минимальные потери сигнала в точке соединения.

Электрическая прочность изоляции составляет не менее 2000 В амплитудного значения, что подтверждает надежность разделения цепей и безопасность эксплуатации при рабочих напряжениях до 700 В. Рабочий ток на контакт — до 3 А, что достаточно для большинства сигнальных и слаботочных цепей в радиоэлектронной аппаратуре.

Эксплуатационные параметры и надежность

Диапазон рабочих температур соединителя СНЦ23-28/27-В-1-В «5» составляет от минус 60 до плюс 100 градусов Цельсия. Это позволяет применять изделие как в условиях Крайнего Севера, так и в аппаратуре с повышенным тепловыделением, включая оборудование, устанавливаемое в непосредственной близости от источников тепла.

Конструкция соединителя рассчитана на минимальное количество циклов сочленения-расчленения — 500. Указанный ресурс гарантирует длительную эксплуатацию изделия при регулярном техническом обслуживании аппаратуры, а также при многократных перекоммутациях в процессе настройки и проверки оборудования.

Байонетное сочленение обеспечивает удобство и скорость соединения при сохранении высокой степени фиксации. Замковый механизм исключает возможность неполного сочленения, что особенно важно в ответственных узлах, где нарушение контакта может привести к отказу всей системы.

Приемка и соответствие требованиям

Данное изделие имеет приемку «5», что подтверждает соответствие соединителя требованиям, предъявляемым к продукции, поставляемой для применения в аппаратуре специального назначения. Приемка «5» означает проведение расширенного объема испытаний и контроля качества на предприятии-изготовителе, включая проверку электрических параметров, механической прочности и герметичности.

Артикул изделия — 7928. Соединитель СНЦ23-28/27-В-1-В «5» поставляется как самостоятельное комплектующее изделие и предназначен для монтажа в составе ответных частей разъемных соединений при производстве и ремонте радиоэлектронной аппаратуры.
