Назначение соединителя СНЦ23-28-27-В-6-В

Соединитель СНЦ23-28-27-В-6-В представляет собой байонетный малогабаритный цилиндрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где требуется надежное разъемное соединение в условиях широкого диапазона температур и рабочих нагрузок.

Разъем относится к категории СНЦ23 и используется в телекоммуникационном оборудовании, промышленной электронике, измерительных комплексах и иных устройствах, эксплуатируемых в жестких условиях. Конструкция с байонетным механизмом фиксации обеспечивает быстрое и надежное соединение и разъединение без применения дополнительного инструмента.

Конструкция и условное обозначение

Соединитель состоит из двух частей: вилки и розетки. Условное обозначение СНЦ23-28/27В-6-В расшифровывается следующим образом:

• СНЦ23 — тип соединителя;
• 28 — количество контактов;
• 27 — условный размер корпуса;
• В — вид корпуса (В — вилка, Р — розетка);
• 6 — конструктивное исполнение.

Корпус изделия выполнен с поляризацией по пяти шпонкам, что исключает возможность неправильного подключения ответных частей. Контакты соединителя покрыты золотом, что обеспечивает стабильность электрического контакта и защиту от коррозии в процессе эксплуатации.

Конструктивные исполнения

Соединители серии СНЦ23 могут выпускаться в нескольких вариантах исполнения:

• без кожуха;
• с прямым кожухом;
• с угловым кожухом;
• с обоймой под термоусаживаемые трубки.

Технические характеристики

Соединитель СНЦ23-28-27-В-6-В обладает следующими подтвержденными техническими параметрами:

• максимальное рабочее напряжение — 700 В;
• рабочий ток на контакт — до 15 А;
• температурный диапазон эксплуатации — от минус 60 до плюс 200 градусов Цельсия;
• количество циклов соединения-разъединения — 500;
• минимальная наработка — 1000 часов.

Указанные характеристики позволяют применять разъем в аппаратуре, работающей при значительных перепадах температур и в условиях повышенных электрических нагрузок.

Применение и приемка

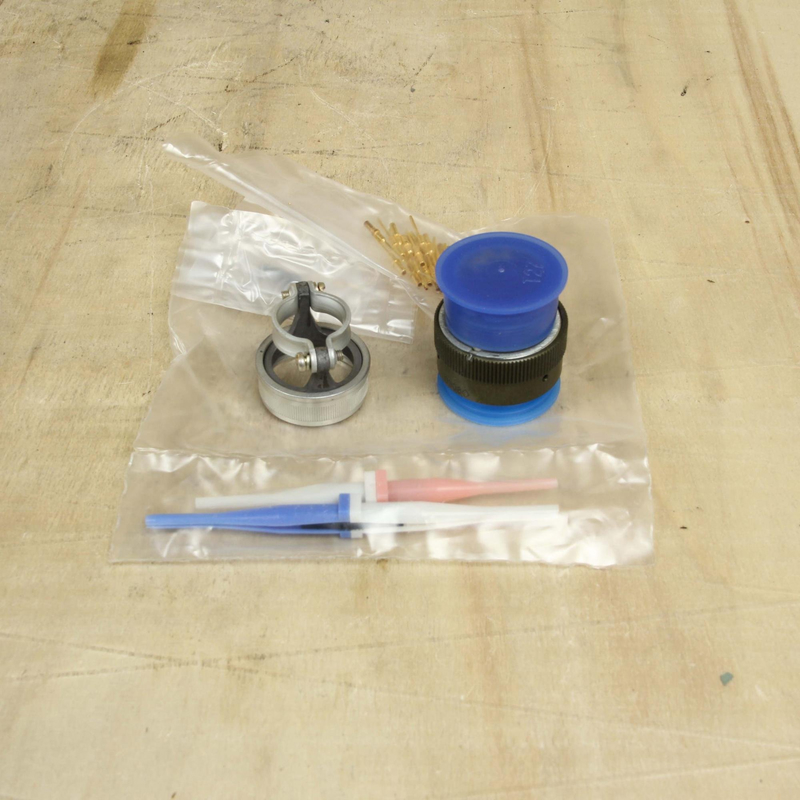

Изделие проходит приемку «ОТК», что подтверждает контроль качества на предприятии-изготовителе. Соединитель предназначен для монтажа в составе радиоэлектронных блоков, кабельных сборок и межблочных соединений. Благодаря байонетной фиксации и золотому покрытию контактов разъем сохраняет стабильные параметры при многократных циклах сочленения.

СНЦ23-28-27-В-6-В применяется в составе оборудования, где важны виброустойчивость, защита от самопроизвольного расчленения и сохранение электрических характеристик в течение всего срока службы. Изделие поставляется как отдельная единица с артикулом 7920 и используется при комплектовании и ремонте радиоэлектронной аппаратуры различного назначения.
