Назначение соединителя СНЦ23-28-27-Р-8-В

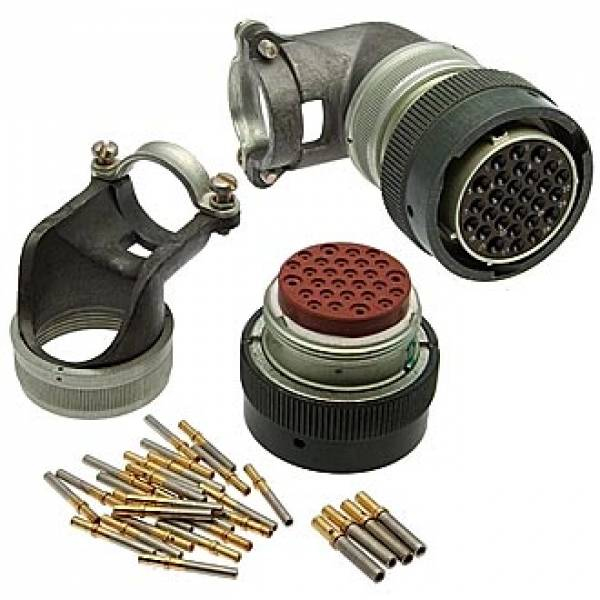

Электрический соединитель СНЦ23-28-27-Р-8-В представляет собой кабельную вилку, предназначенную для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры, контрольно-измерительных комплексов и промышленного оборудования. Разъем работает с переменным током частотой до 3 МГц, что позволяет применять его в низкочастотных и высокочастотных трактах умеренного диапазона.

Модель относится к серии СНЦ23 и выпускается в исполнении без пинов — контактные элементы устанавливаются отдельно под конкретную схему распайки. Такая конфигурация удобна при мелкосерийном производстве, ремонте и модернизации оборудования, где требуется гибкий подбор контактов под сечение провода и назначение цепи.

Технические характеристики и конструктивные особенности

Соединитель оснащен 28 контактами. Распределение по диаметрам следующее:

• 24 контакта диаметром 1 мм;
• 4 контакта диаметром 1,5 мм.

Рабочее напряжение достигает 700 В. Сопротивление изоляции составляет не менее 1000 МОм при испытательном напряжении 500 В, что подтверждает высокие диэлектрические свойства материалов корпуса и изоляторов.

Температурный диапазон эксплуатации — от минус 60 до плюс 125 градусов Цельсия. Это позволяет использовать разъем как в условиях Крайнего Севера, так и внутри нагретых отсеков аппаратуры. Конструкция устойчива к механическим воздействиям, вибрациям и многократным сочленениям, что особенно важно для подвижных узлов и аппаратуры, подверженной ударным нагрузкам.

Корпусная часть выполнена с учетом требований к помехозащищенности и надежности контактирования. Приемка «5» означает соответствие изделия требованиям технических условий, принятым для данной группы соединителей.

Применение

Соединитель СНЦ23-28-27-Р-8-В востребован в следующих отраслях:

• авиационная техника — бортовые сети, блоки управления, датчики;
• космическая аппаратура — системы электропитания и телеметрии;
• энергетические системы — вторичные цепи, распределительные устройства;
• промышленное оборудование — станки, автоматизированные линии, испытательные стенды.

Особенности монтажа и эксплуатации

Поскольку изделие поставляется без пинов, специалист самостоятельно подбирает контактные элементы нужного диаметра и типа хвостовика. Контакты диаметром 1 мм применяются для сигнальных цепей и цепей управления, а контакты 1,5 мм — для силовых линий с повышенным током. После установки пинов рекомендуется проверить целостность изоляции и надежность фиксации каждого контакта в изоляторе.

Разъем сохраняет заявленные электрические параметры во всем диапазоне рабочих температур и при воздействии вибраций. При монтаже следует исключить попадание влаги и токопроводящих загрязнений на контактные поверхности. Для ответной части подбирается блочная или кабельная розетка серии СНЦ23 с соответствующим количеством контактов и схемой расположения ключей, исключающей неправильное сочленение.
