Назначение и область применения

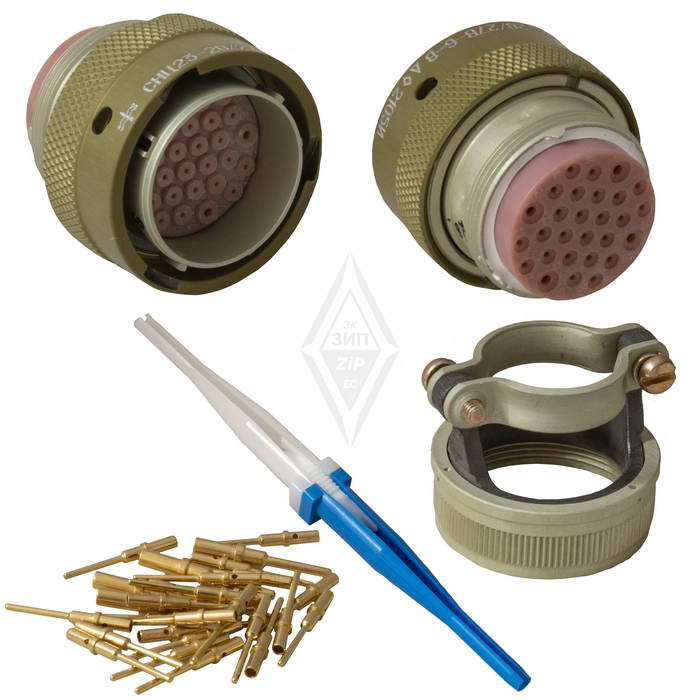

Соединитель СНЦ23-28-27-Р-8-А-В «5» представляет собой цилиндрический байонетный разъём, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 700 В и применяется в составе промышленного оборудования, контрольно-измерительной аппаратуры, научных установок, а также в системах, где требуется разъёмное соединение с высокой устойчивостью к механическим нагрузкам и вибрациям.

Байонетный механизм фиксации обеспечивает быстрое и надёжное соединение вилки и розетки без применения дополнительного инструмента. Это делает разъём удобным для обслуживания оборудования, в котором предусмотрена периодическая замена кабельных сборок или модулей. Соединитель ориентирован на использование внутри помещений, в электрошкафах, стойках и корпусах приборов, где требуется аккуратный монтаж и защита контактов от случайных повреждений.

Конструктивные особенности и технические характеристики

Корпус соединителя выполнен в цилиндрическом исполнении с условным диаметром 27 мм. Розетка содержит 28 контактов, рассчитанных на обжимной способ монтажа провода. Такой тип монтажа обеспечивает стабильное электрическое соединение и упрощает подготовку жгутов при серийном производстве или ремонте.

• Количество контактов: 28
• Условный диаметр корпуса: 27 мм
• Покрытие контактов: серебро или золото
• Способ монтажа провода: обжимной
• Максимальное напряжение: до 700 В
• Диапазон частот: до 3 МГц
• Количество циклов соединения и рассоединения: до 1000
• Срок службы: до 15 лет

Варианты исполнения

Серия СНЦ23 допускает применение кожухов прямой или угловой формы. Возможно использование обоймы под термоусаживаемые трубки, что повышает защиту места выхода кабеля от изгибов и загрязнений. Такое разнообразие исполнений позволяет подбирать конфигурацию под конкретные условия прокладки кабеля и компоновки оборудования.

Розетки серии СНЦ23 совместимы с вилками серий СНЦ27, СНЦ28 и СНЦ29. Это обеспечивает гибкость при комплектации систем смешанными партиями разъёмов и упрощает подбор ответных частей при модернизации или частичной замене компонентов.

Поляризация и установка изолятора

Соединители СНЦ23 имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе. Контакты могут быть ориентированы под определённым углом, что исключает неправильное соединение вилки и розетки. Для корректной стыковки необходимо совпадение поляризации обеих частей разъёма. Такая конструкция снижает риск ошибочного подключения и повреждения цепей при сборке.

Особенности маркировки и приёмки

Обозначение СНЦ23-28-27-Р-8-А-В «5» указывает на розеточное исполнение с 28 контактами и диаметром корпуса 27 мм. Индекс приёмки «5» фиксирует категорию контроля качества, применяемую при выпуске изделия. Артикул товара — 7924.

Изделие поставляется без пинов, что позволяет самостоятельно подбирать контакты под используемый тип и сечение провода. Такое исполнение удобно для производств, где применяются собственные стандарты обжимки или требуется гибкая комплектация под конкретный проект.

Соединитель предназначен для многократного соединения и рассоединения в течение всего срока эксплуатации. Ресурс до 1000 циклов и срок службы до 15 лет подтверждают пригодность изделия для длительного использования в стационарных и мобильных установках. Благодаря совместимости с несколькими сериями и вариантам монтажа разъём подходит как для нового проектирования, так и для замены вышедших из строя компонентов в действующем оборудовании.
