Назначение соединителя СНЦ23-24/30В-1-Б-В «ОТК»

Соединитель СНЦ23-24/30В-1-Б-В «ОТК» представляет собой цилиндрическое низкочастотное малогабаритное устройство, предназначенное для внутреннего монтажа с байонетным типом сочленения. Изделие используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Основная область применения — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Соединитель относится к категории СНЦ23 и поставляется с приёмкой «ОТК», что подтверждает прохождение контроля качества на предприятии-изготовителе. Конструкция рассчитана на всеклиматическое исполнение по ГОСТ В 20.39.404-81, что допускает эксплуатацию в широком диапазоне климатических условий без снижения заявленных характеристик.

Конструкция и технические характеристики

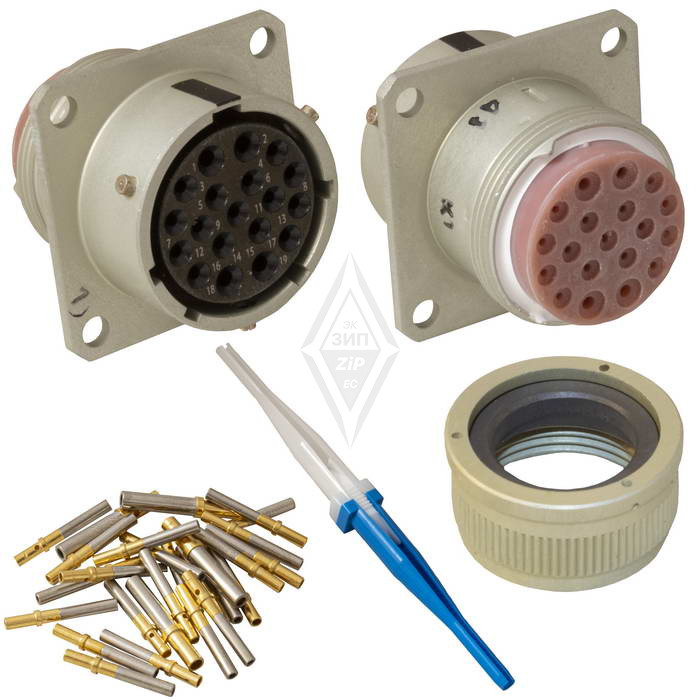

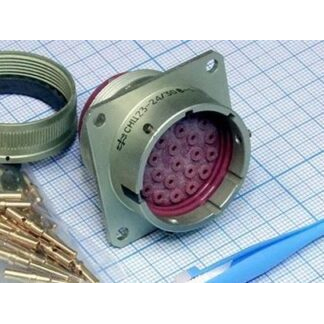

Соединитель состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена как в приборном, так и в кабельном варианте. В обозначении СНЦ23-24/30В-1-Б-В заложены ключевые параметры конструкции:

• СНЦ23 — тип соединителя;
• 24 — количество контактов;
• 30 — условный размер корпуса в миллиметрах;
• В — вид корпуса «вилка»;
• 1 — конструктивное исполнение (приборная часть);
• Б — байонетное сочленение;
• В — всеклиматическое исполнение.

Контактные элементы имеют золотое покрытие, обеспечивающее стабильное переходное сопротивление и устойчивость к коррозии. Способ монтажа — обжимка, что упрощает подготовку кабельных сборок и повышает повторяемость качества соединения в серийном производстве.

Электрические и эксплуатационные параметры

Устройство рассчитано на работу в цепях с напряжением до 700 В при частоте до 3 МГц. Количество контактов — 24, размер корпуса — 30 мм. Байонетный механизм сочленения обеспечивает быстрое и надёжное соединение с фиксацией от самопроизвольного расцепления при вибрационных нагрузках. Всеклиматическое исполнение по ГОСТ В 20.39.404-81 подтверждает пригодность изделия к применению в условиях повышенной влажности, перепадов температур и других неблагоприятных факторов.

Гарантийные обязательства и надёжность

Гарантийный срок хранения соединителей СНЦ23-24/30В-1-Б-В «ОТК» составляет не менее 25 лет со дня изготовления. Минимальная наработка для всех режимов эксплуатации — 1000 часов. В облегчённом режиме показатель минимальной наработки достигает 100000 часов, что свидетельствует о значительном ресурсе изделия при умеренных нагрузках.

Применяемые материалы контактов и корпуса, золотое покрытие контактных пар, обжимной способ монтажа и байонетная фиксация в совокупности обеспечивают стабильность электрических параметров на протяжении всего срока службы. Изделие ориентировано на применение в составе радиоэлектронной аппаратуры, где требуется разъёмное соединение с высокой повторяемостью циклов сочленения и расчленения.

Соединитель СНЦ23-24/30В-1-Б-В «ОТК» подходит для использования при комплектации приборов, блоков и стоек радиоэлектронного оборудования, в том числе эксплуатируемого в сложных климатических условиях. Наличие приёмки «ОТК» гарантирует соответствие каждого изделия установленным техническим требованиям и конструкторской документации.
