Назначение соединителя СНЦ23-24/30В-6-В

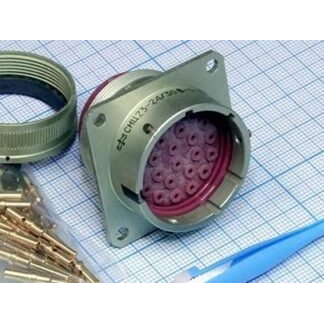

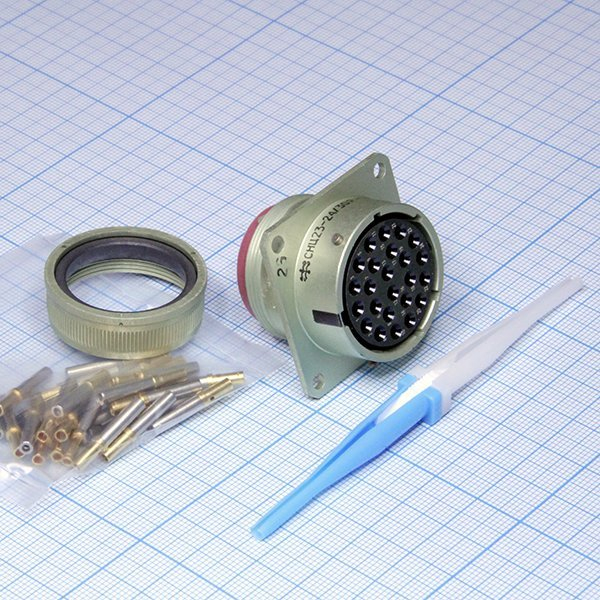

СНЦ23-24/30В-6-В производства завода «Элекон» представляет собой малогабаритный цилиндрический байонетный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в промышленных и технических приложениях, где требуется надёжное и быстроразъёмное соединение проводников при ограниченных габаритах монтажного пространства.

Модель выполнена в виде вилки кабельного исполнения с прямым кожухом, что позволяет использовать её при внутреннем объёмном монтаже. Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность в широком диапазоне температур и условий эксплуатации, что делает его пригодным как для стационарного, так и для подвижного оборудования.

Подтверждённые технические особенности

Соединитель оснащён 24 контактами и имеет следующие габаритные параметры: присоединительная резьба М30 на 1, максимальный диаметр корпуса 38 миллиметров, максимальная длина 48 миллиметров. Сочленение байонетное, с пятишпоночной поляризацией, что исключает неверное подключение и обеспечивает быстрое соединение и разъединение.

• Напряжение: до 700 вольт амплитудного значения.
• Ток на контакт: до 15 ампер, максимально до 35 ампер.
• Частота переменного тока: до 3 мегагерц.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия для контактов с серебряным покрытием, до плюс 155 градусов Цельсия для контактов с золотым покрытием.
• Покрытие контактов: серебро или золото.
• Конструктив: 6 — прямой кожух, кабельное исполнение, вилка.
• Исполнение: всеклиматическое, для внутреннего объёмного монтажа.
• Производитель: завод «Элекон», технические условия ГЭО.364.241 ТУ.
• Год выпуска: 2022.

Совместимость и применение

Разъёмы серии СНЦ23, включая модель СНЦ23-24/30В-6-В, совместимы с розетками серий СНЦ27, СНЦ28 и СНЦ29. Это расширяет возможности построения разъёмных соединений: вилку можно сочленять с розетками соответствующего типоразмера при монтаже кабельных сборок и приборных блоков.

Изделие подходит для герметичной сборки F-M, что подтверждает возможность применения в узлах, требующих защиты от внешних воздействий. Основные области применения:

1. Промышленное оборудование и системы автоматики.
2. Электротехнические установки с цепями постоянного и переменного тока.
3. Приборы и устройства, работающие в условиях повышенных и пониженных температур.
4. Сборки, где требуется частая коммутация и надёжная поляризация контактов.

Соединитель поставляется в заводской упаковке. Для получения полной информации о правилах монтажа и эксплуатации следует обращаться к техническим условиям ГЭО.364.241 ТУ, указанным производителем.
