Назначение

СНЦ23-24/30В-6-В от производителя Элекон «5» представляет собой цилиндрический низкочастотный разъём-вилку всеклиматического исполнения. Изделие предназначено для организации надёжного электрического соединения в промышленных и специальных электросистемах, где требуется стабильная передача сигнала и питающего напряжения при воздействии неблагоприятных внешних факторов. Разъём применяется в составе кабельных сборок и жгутов, обеспечивая коммутацию цепей между блоками и модулями оборудования.

Основное назначение — работа в условиях повышенных требований к виброустойчивости, механической прочности и климатической стойкости. Благодаря всеклиматическому исполнению соединитель сохраняет рабочие параметры при значительных перепадах температуры и повышенной влажности.

Расшифровка маркировки

Структура обозначения СНЦ23-24/30В-6-В раскрывает основные конструктивные и эксплуатационные параметры изделия:

• СНЦ23 — серия цилиндрического низкочастотного соединителя;
• 24 — количество рабочих контактов в разъёме;
• 30 — условный размер корпуса, соответствующий резьбе M30x1;
• В — исполнение вилки;
• 6 — кабельное исполнение с прямым кожухом;
• В — всеклиматическая модификация.

Такая маркировка позволяет однозначно определить тип корпуса, число контактов и вариант монтажа ещё до приобретения изделия.

Технические характеристики

Разъём рассчитан на рабочее напряжение до 700 В. Токовая нагрузка на контакт достигает 15 А, а максимальное значение зависит от диаметра контакта: при 1,0 мм — 11 А, при 1,5 мм — 20 А, при 2,0 мм — 35 А.

Электрические параметры контактных соединений нормированы следующим образом:

• сопротивление контактов — не более 0,004 Ом для диаметра 1,0 мм;
• сопротивление контактов — не более 0,0025 Ом для диаметра 1,5 мм;
• сопротивление контактов — не более 0,0016 Ом для диаметра 2,0 мм;
• сопротивление изоляции — не менее 5000 МОм.

Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 155 градусов Цельсия. Габаритные размеры: диаметр корпуса 38 мм, длина до 48 мм.

Механические и эксплуатационные свойства

Соединитель устойчив к вибрациям и механическим нагрузкам. Байонетное соединение с многошпоночной поляризацией предотвращает самопроизвольное разъединение и обеспечивает правильную ориентацию ответных частей при сочленении. Ресурс изделия составляет до 500 сочленений-расчленений, а наработка — 1000 часов.

Применение и комплектация

Разъём востребован в промышленной автоматике, приборостроении и специальных системах, где необходима устойчивая работа при вибрации, перепадах температур и воздействии климатических факторов. Кабельное исполнение с прямым кожухом упрощает монтаж жгута и защищает зону присоединения проводников.

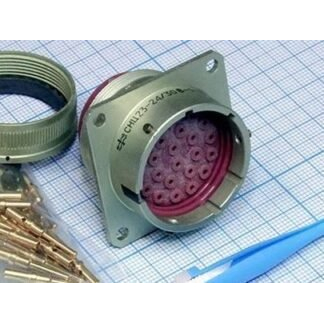

Поставка осуществляется в заводской упаковке. Приёмка «5» подтверждает соответствие изделия установленным требованиям. Год выпуска — 2021. На изображении представлен типичный вид разъёма серии СНЦ23 с кабельным вводом и байонетным замком.
