Назначение разъёма

СНЦ23-24/30В-6-В от производителя Элекон «5» представляет собой всеклиматический цилиндрический низкочастотный электрический разъём в исполнении вилки. Такое изделие предназначено для создания надёжного электрического соединения в промышленных и специальных системах, где требуется стабильная передача сигнала и питания между отдельными блоками и узлами оборудования.

Разъём применяется в составе кабельных сборок и приборных соединений, в том числе в условиях воздействия неблагоприятных факторов внешней среды. Исполнение «5» относится к приёмочным характеристикам изделия, а год выпуска — 2012. Поставка осуществляется в заводской упаковке.

Расшифровка обозначения и конструкция

Обозначение модели содержит ключевые сведения о её устройстве и параметрах. Базовый тип разъёма — СНЦ23. Число 24 указывает на количество контактов. Значение 30 соответствует условному размеру корпуса с резьбой M30x1 и диаметром до 38 миллиметров. Буква В обозначает исполнение вилки. Цифра 6 указывает на кабельное исполнение с прямым кожухом, длина которого составляет около 48 миллиметров.

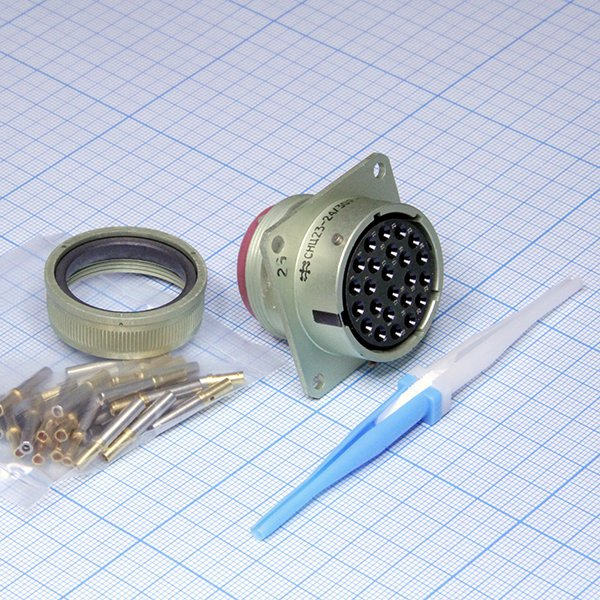

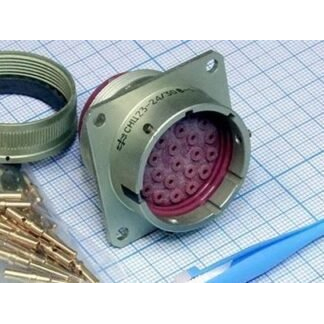

Конструкция предусматривает байонетное соединение с многошпоночной поляризацией, что защищает от случайного разъединения и обеспечивает правильную ориентацию ответных частей при стыковке. На изображении показан типичный вид вилки СНЦ23 с кабельным вводом в оливково-зелёном и серебристом корпусе.

Подтверждённые технические характеристики

Электрические и эксплуатационные параметры разъёма рассчитаны на работу в demanding условиях. Ниже приведены основные характеристики изделия.

• Рабочее напряжение — до 700 вольт.
• Ток на контакт: от 5 до 15 ампер в рабочем режиме и от 11 до 35 ампер в максимальном режиме, в зависимости от диаметра контакта.
• Диаметр контактов — от 1,0 до 2,0 миллиметра.
• Сопротивление контактов — до 0,004 ома для контакта диаметром 1,0 миллиметра.
• Сопротивление изоляции — не менее 5000 мегаом.
• Ресурс — до 500 соединений.
• Наработка — до 1000 часов.
• Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия с золотым покрытием или до плюс 100 градусов Цельсия с серебряным покрытием.

Изделие устойчиво к вибрациям и механическим нагрузкам, что подтверждает его пригодность для применения в подвижных и нагруженных системах.

Области применения

Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём СНЦ23-24/30В-6-В востребован в промышленной автоматике, приборостроении, измерительной технике и специальных системах связи. Он подходит для соединения кабельных линий с оборудованием, где важны герметичность, механическая прочность и стабильность электрических параметров.

Многошпоночная поляризация и байонетный замок снижают риск ошибки при монтаже и самопроизвольного разъединения под воздействием вибрации. Это делает модель пригодной для эксплуатации в составе ответственных узлов, работающих в широком спектре климатических условий. Поставка в заводской упаковке обеспечивает сохранность изделия при транспортировке и хранении.
