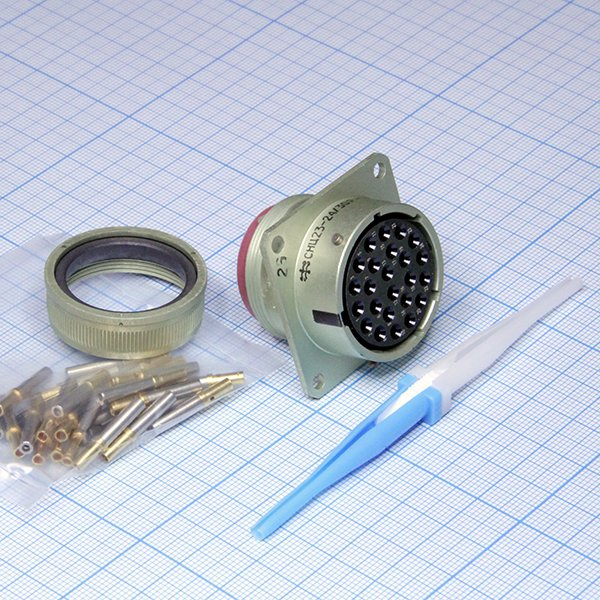

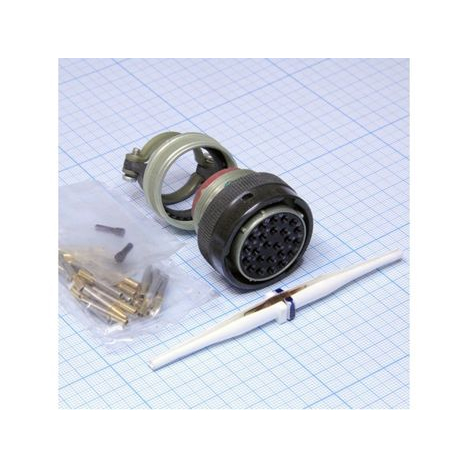

Назначение соединителя СНЦ23-24/30В-6-В «5»

Соединитель СНЦ23-24/30В-6-В «5» представляет собой цилиндрический низкочастотный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на рабочее напряжение до 700 В и применяется для создания разъемных соединений в электротехническом и радиоэлектронном оборудовании. Благодаря байонетному типу соединения обеспечивается быстрое и надежное сочленение ответных частей с фиксацией от самопроизвольного разъединения.

Разъем применяется для монтажа проводов методом обжимки, что позволяет формировать аккуратные и устойчивые к вибрациям контактные соединения. Изделие рассчитано на эксплуатацию в составе аппаратуры, где требуется многократное сочленение и расчленение электрических цепей при сохранении стабильных электрических параметров.

Технические характеристики

• Количество контактов: 24
• Диаметр контактов: 1,0 мм
• Максимальный ток на одиночный контакт: до 10 А
• Сопротивление контактов: не более 5 мОм
• Тип соединения: байонетное
• Монтаж проводов: обжимка
• Рабочее напряжение: до 700 В
• Диапазон частот: до 3 МГц

Эксплуатационные особенности

Соединитель СНЦ23-24/30В-6-В «5» обладает устойчивостью к воздействию специальных факторов, что допускает его применение в сложных условиях эксплуатации. Конструкция изделия обеспечивает минимальную наработку 1000 часов, а срок сохраняемости достигает 25 лет. Это позволяет использовать разъем в оборудовании длительного срока службы, включая аппаратуру, к которой предъявляются повышенные требования по надежности и стабильности электрических соединений.

Применение обжимного способа монтажа проводов исключает необходимость пайки и снижает трудоемкость сборки, одновременно обеспечивая равномерность контактного усилия и защиту от ослабления соединений при механических воздействиях. Байонетный замок гарантирует однозначность ориентации частей разъема при сочленении и исключает возможность неправильного подключения.

Области применения

Соединитель СНЦ23-24/30В-6-В «5» находит применение в различных отраслях промышленности и электроники. Изделие используется при производстве и ремонте электротехнических устройств, измерительной аппаратуры, систем управления и распределения электропитания, а также в составе радиоэлектронного оборудования, где требуется надежное разъемное соединение с количеством контактов 24 и рабочим напряжением до 700 В.

Разъем подходит для построения межблочных и внутриблочных соединений в стационарной и подвижной аппаратуре. Благодаря сочетанию высокой коммутационной способности по току, низкого переходного сопротивления и расширенного срока сохраняемости изделие обеспечивает длительную и стабильную работу электрических цепей без необходимости частого технического обслуживания.
