Назначение соединителя СНЦ23-24/30В-6-Б-В «5»

Соединитель СНЦ23-24/30В-6-Б-В «5» представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Изделие используется в различных устройствах радиоэлектронной аппаратуры, а также в других областях, требующих надежного и стабильного электрического соединения. Благодаря продуманной конструкции разъем подходит для применения в контрольно-измерительных приборах, узлах и блоках специального назначения.

Данная модификация относится к категории СНЦ23 и является вилкой, о чем свидетельствует буква «В» в условном обозначении. Артикул изделия — 7914. Приемка «5» подтверждает соответствие установленным требованиям и допускает использование соединителя в составе ответственной аппаратуры.

Подтверждённые особенности конструкции

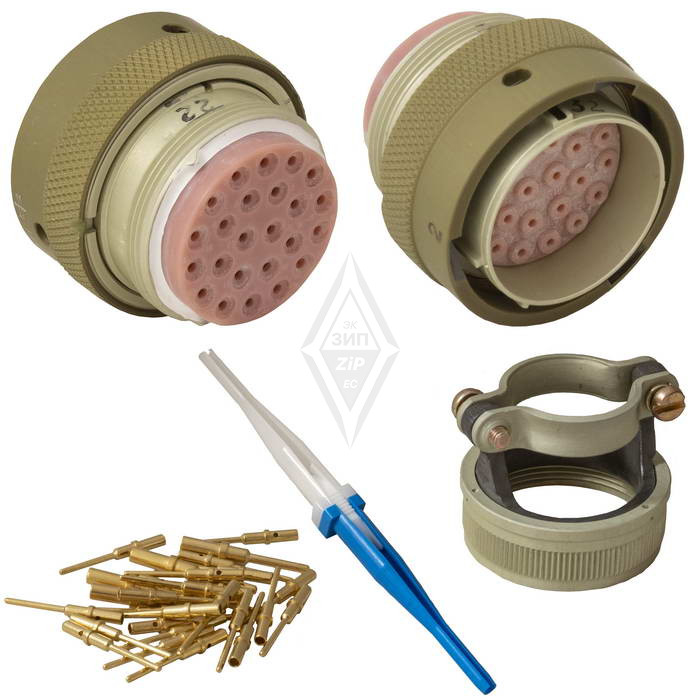

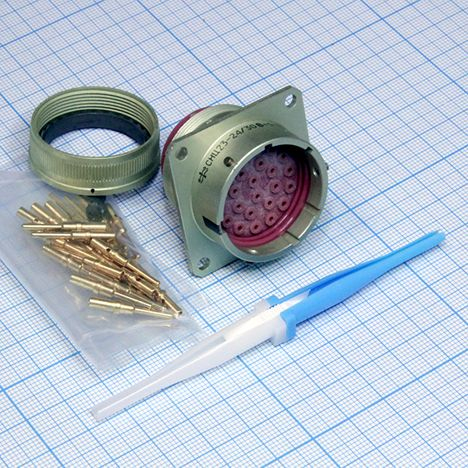

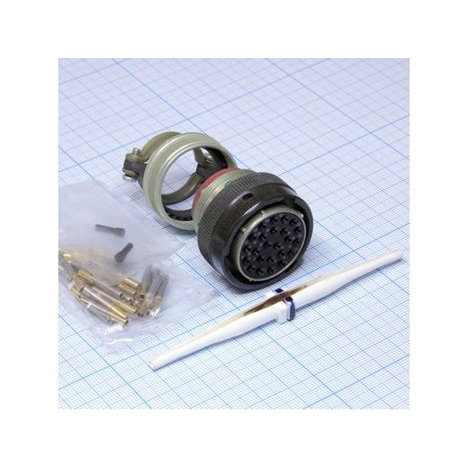

Соединитель состоит из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. В рассматриваемом исполнении представлена вилка. Контакты выполнены из золота, что обеспечивает высокую проводимость и устойчивость к коррозии. Максимальное значение сопротивления контактов составляет 0,0016 Ом для контактов диаметром 2,0 мм.

Корпус разъема имеет многошпоночную поляризацию, которая облегчает процесс соединения и предотвращает неправильное подключение. Исполнение может предусматривать различные типы кожухов:

• с прямым кожухом;
• с угловым кожухом;
• с обоймой под термоусаживаемые трубки.

Количество контактов в зависимости от модели варьируется от 3 до 61, что позволяет подобрать соединитель под конкретную схему соединения. Разъем рассчитан на работу в широком диапазоне температур и сохраняет работоспособность при воздействии различных климатических факторов.

Применение изделия

Соединители серии СНЦ23, к которой относится СНЦ23-24/30В-6-Б-В «5», востребованы в отраслях, где предъявляются повышенные требования к стабильности электрического контакта и механической прочности соединения. Основные направления применения:

1. радиоэлектронная аппаратура;
2. контрольно-измерительные приборы;
3. узлы и блоки специального назначения.

Благодаря золотому покрытию контактов разъем демонстрирует стабильные электрические характеристики при длительной эксплуатации. Конструкция с многошпоночной поляризацией исключает ошибки при сочленении, что особенно важно при обслуживании сложных многоконтактных систем. Диапазон рабочих частот до 3 МГц и допустимое напряжение до 700 В позволяют использовать соединитель как в низкочастотных цепях, так и в цепях с умеренно высокими частотами.

Эксплуатационные характеристики

Надежность соединителя обеспечивается сочетанием металлических элементов с высокой коррозионной стойкостью и продуманной геометрией корпуса. Вилка рассчитана на многократные циклы сочленения и расчленения без потери качества контакта. Изделие может применяться в аппаратуре, эксплуатируемой при значительных перепадах температуры и влажности, что подтверждается приемкой «5».

Соединитель СНЦ23-24/30В-6-Б-В «5» с артикулом 7914 поставляется как отдельная сборочная единица и применяется совместно с ответной розеткой соответствующего типоразмера. При монтаже необходимо учитывать тип кожуха и способ фиксации кабеля, предусмотренные конкретным исполнением.
