Назначение соединителя СНЦ23-24/30В-2-В «5»

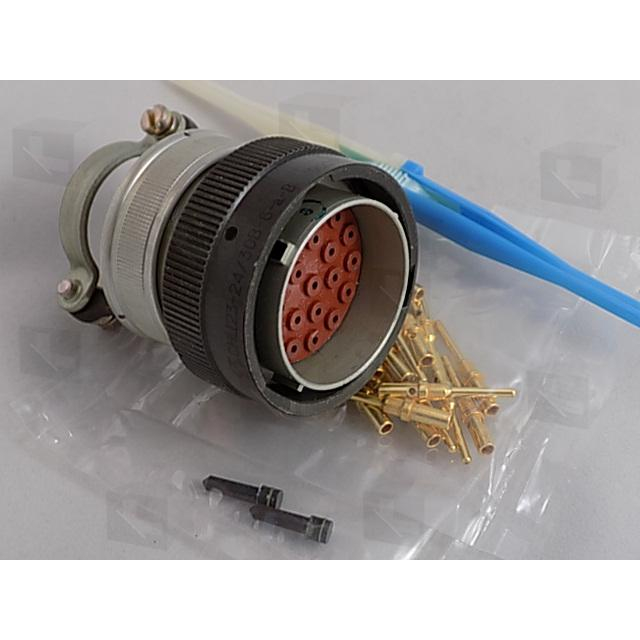

СНЦ23-24/30В-2-В «5» представляет собой электрический соединитель цилиндрической формы, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии СНЦ23 и используется в составе радиоэлектронной аппаратуры как специального, так и общего назначения. Основная задача соединителя — обеспечение разъемного контакта между отдельными блоками, приборами и кабельными сборками с высокой механической надёжностью и стабильными электрическими параметрами.

Конструктивное исполнение «В» означает, что перед нами вилка, а вариант «2» указывает на приборную часть с прямым кожухом. Маркировка «5» в обозначении отражает приёмочную категорию качества, подтверждающую соответствие изделия установленным техническим требованиям. Соединитель рассчитан на многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Технические параметры и особенности конструкции

Соединитель СНЦ23-24/30В-2-В «5» обладает следующими подтверждёнными техническими характеристиками:

• количество контактов — 24;
• условный размер корпуса — 30;
• максимальное рабочее напряжение — 700 В;
• ток на контакт — до 15 А;
• интервал рабочих температур — от минус 60 до плюс 200 градусов Цельсия;
• покрытие контактов — золото;
• климатическое исполнение — всеклиматическое.

Байонетное сочленение обеспечивает быстрое и надёжное соединение ответных частей, исключая самопроизвольное размыкание при вибрациях и механических нагрузках. В конструкции реализована пятишпоночная поляризация корпуса, которая вместе с многопозиционной установкой изолятора предотвращает ошибочное подключение при монтаже. Такой подход особенно важен в многоконтактных системах, где неправильная ориентация может привести к выходу оборудования из строя.

Золотое покрытие контактов снижает переходное сопротивление и защищает контактные поверхности от окисления, что положительно сказывается на долговременной стабильности электрических параметров. Широкий температурный диапазон позволяет эксплуатировать соединитель как в условиях Крайнего Севера, так и в зонах с повышенной тепловой нагрузкой.

Применение и монтаж

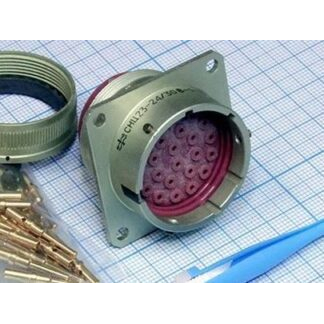

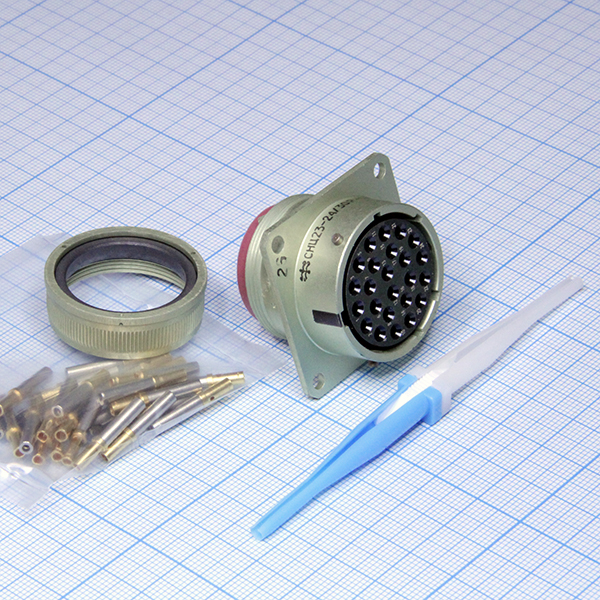

СНЦ23-24/30В-2-В «5» находит применение в аппаратуре, где требуется компактное и надёжное разъемное соединение с высокой плотностью контактов. Вилка приборного исполнения с прямым кожухом монтируется непосредственно на корпус или панель устройства, а ответная кабельная розетка подключается к жгуту. Такая конфигурация упрощает обслуживание и замену отдельных блоков без демонтажа всей кабельной сети.

Изделие подходит для внутреннего монтажа радиоэлектронных устройств, измерительных комплексов, систем связи и управления. Всеклиматическое исполнение подтверждает устойчивость к воздействию влаги, пониженного и повышенного атмосферного давления, соляного тумана и других внешних факторов. Соединитель сохраняет работоспособность при длительном хранении и не требует специального обслуживания при соблюдении условий эксплуатации.

Применение пятишпоночной поляризации особенно ценно в многоконтактных системах, где используется несколько однотипных соединителей рядом друг с другом. Оператор не сможет вставить вилку в розетку с несовпадающим ключом, что исключает ошибки коммутации на этапе сборки и ремонта аппаратуры.
