Назначение и область применения

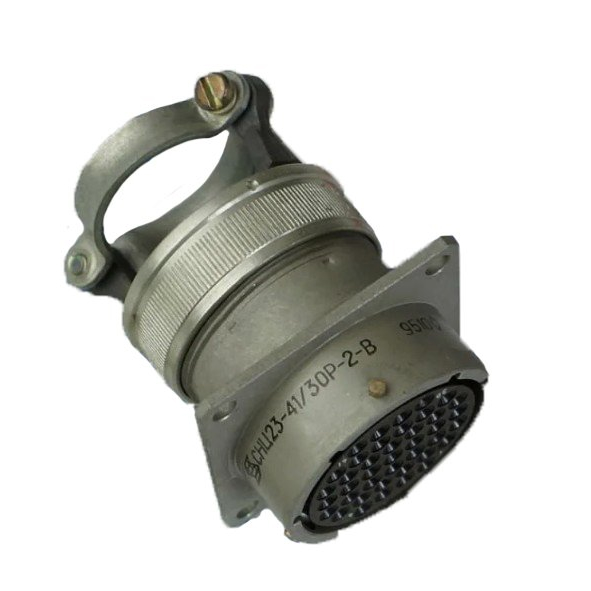

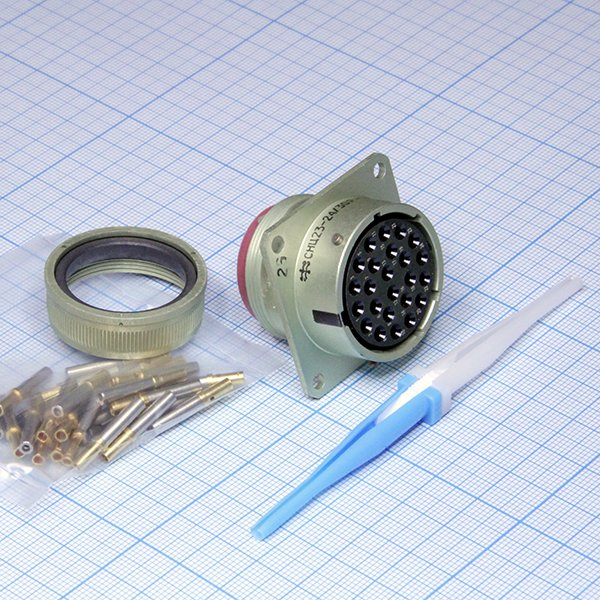

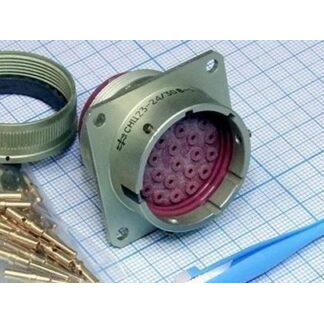

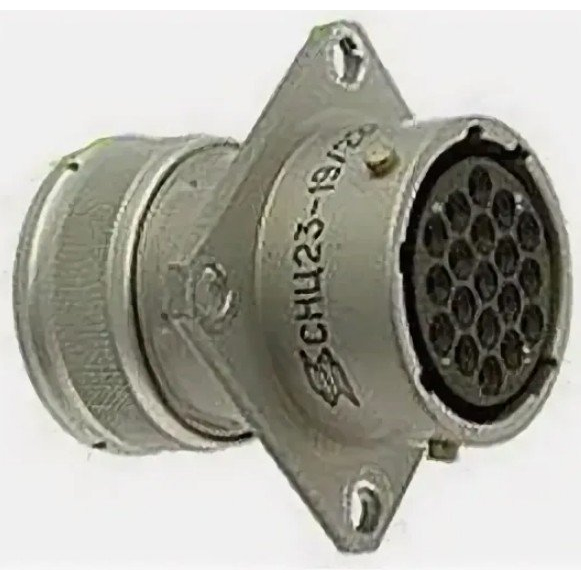

СНЦ23-24/30Р-2-В — цилиндрический многопозиционный соединитель (разъём) серии СНЦ23 производства завода «Исеть». Изделие предназначено для электрического монтажа в цепях приборов и аппаратуры, где требуется многополюсное соединение с повышенной механической стойкостью и надёжным контактом. Разъём применяют в промышленной и военной аппаратуре, а также в стационарных и передвижных комплексах, эксплуатируемых в широком диапазоне внешних воздействий.

Обозначение «5» в маркировке относится к варианту комплектности или модификации изделия по техническим условиям и состоянию поставки, а не к отдельному типу разъёма. В характеристиках товара этот параметр указан как приёмка «5». Год выпуска — 2003. Краткое описание из каталога — заводская упаковка.

Расшифровка обозначения

Маркировка СНЦ23-24/30Р-2-В построена по стандартной схеме серии и содержит следующие сведения.

• СНЦ23 — соединитель цилиндрический многопозиционный, номер разработки 23, с локальной защитой контактов.
• 24 — число контактов в разъёме (24 гнезда или штыря).
• 30 — условный размер корпуса, то есть диаметр разъёма порядка 30 мм.
• Р — розетка, то есть гнездовая часть соединения.
• 2 — конструктивное исполнение: приборная часть с прямым кожухом (патрубком) под кабель.
• В — всеклиматическое исполнение, обеспечивающее работоспособность при широком диапазоне температур и внешних воздействий.
• «5» — вариант комплектности или модификация по техническим условиям и состоянию поставки; уточняется в документации завода-изготовителя.

Подтверждённые особенности конструкции

Корпус изолированного разъёма выполнен из металла, изолятор — из пластмассы. Изолятор имеет строгую поляризацию в виде шпонок и шпоночных пазов, что исключает нештатное включение и обеспечивает правильную стыковку ответных частей.

Прямой кожух, соответствующий конструктивному исполнению 2, позволяет надёжно фиксировать кабель и даёт дополнительную защиту зоны заделки жил. Такое решение повышает стойкость соединения к нагрузкам на кабель и упрощает монтаж в аппаратуре.

Серия СНЦ23 рассчитана на рабочие напряжения до нескольких сотен вольт и токи на один контакт до 35 А при диаметре рабочей части контакта 2,0 мм. Для более тонких контактов с диаметром от 1,0 до 1,5 мм допустимый ток снижается пропорционально. Для варианта СНЦ23-24/30Р-2-В это означает, что в 24-контактном гнезде с соответствующим типом контактов можно подключать достаточно мощные цепи, однако конкретный максимум тока и напряжения всегда следует сверять с паспортом или техническими условиями на конкретное исполнение.

Характеристики товара

• Название: СНЦ23-24/30Р-2-В Исеть «5».
• Артикул: 20894.
• Категория: СНЦ23.
• Производитель: «Исеть».
• Приемка: «5».
• Год: 2003.
• Краткое описание из каталога: заводская упаковка.

Практическое применение

Разъём применяется в электрических цепях приборов и аппаратуры, где необходимо многополюсное соединение с высокой механической стойкостью и хорошей надёжностью контактов. Благодаря всеклиматическому исполнению и поляризованному изолятору изделие подходит для стационарных и передвижных комплексов, промышленной и военной техники.

При монтаже важно учитывать число контактов, тип ответной части и допустимые токовые нагрузки, определяемые диаметром рабочей части контактов. Конкретные параметры эксплуатации для данного исполнения следует уточнять по документации завода-изготовителя.
