Назначение соединителя СНЦ23-24/30Р-1-В

Соединитель СНЦ23-24/30Р-1-В производства завода «Элекон» — это низкочастотный цилиндрический разъём общетехнического применения, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие применяется для внутреннего монтажа, а также для соединения и разъединения жгутов и плат в радиоэлектронной аппаратуре, в том числе гражданской и военной направленности.

Маркировка «ОТК» означает, что изделие прошло общую производственную приёмку, то есть принято службой технического контроля предприятия-изготовителя без оформления специальной приёмки. При этом изделие соответствует базовым техническим условиям, действующим для данной серии.

Расшифровка обозначения и конструктивные особенности

Обозначение СНЦ23-24/30Р-1-В несёт в себе полную информацию о типе, типоразмере и исполнении разъёма. Ниже приведена построчная расшифровка маркировки.

• СНЦ23 — серия цилиндрических низкочастотных малогабаритных соединителей.
• 24 — количество контактов в изоляторе.
• 30 — условный размер корпуса по нормативной шкале.
• Р — розетка; вилка в данной системе обозначений маркируется буквой В.
• 1 — конструктивное исполнение, определяющее компоновку и тип монтажа согласно техническим условиям.
• В — всеклиматическое исполнение по ГОСТ 20.39.404-81.

Для данного исполнения действуют технические условия типа НКЦС.434410.112ТУ и (или) ГЕ0.364.241ТУ — в зависимости от редакции и вида приёмки. Конструкция разъёма рассчитана на эксплуатацию в составе ответственных электротехнических и радиоэлектронных сборок, где требуется надёжное механическое и электрическое соединение.

Технические характеристики и условия эксплуатации

Соединители серии СНЦ23 относятся к всеклиматическому исполнению, что подтверждается маркировкой и совокупностью нормируемых параметров стойкости к внешним воздействующим факторам.

• Диапазон рабочих температур — примерно от минус 60 до плюс 200 градусов Цельсия по серии СНЦ23 в целом.
• Стойкость к повышенной влажности — до 100 процентов при температуре 35 градусов Цельсия.
• Устойчивость к пониженному атмосферному давлению, вибрациям и линейным ускорениям порядка нескольких тысяч метров на секунду в квадрате.
• Номинальное рабочее напряжение — до 700 В.
• Рабочий ток на контакт — до десятков ампер; для серии СНЦ23 в целом ток составляет от 15 до 35 А в зависимости от модификации.
• Гарантируемая минимальная наработка — порядка 1000 часов.
• Число циклов сочленения и расчленения — до 500 и более.
• Срок сохраняемости изделий — до 25 лет при хранении в заданных условиях.

Применение и комплектация

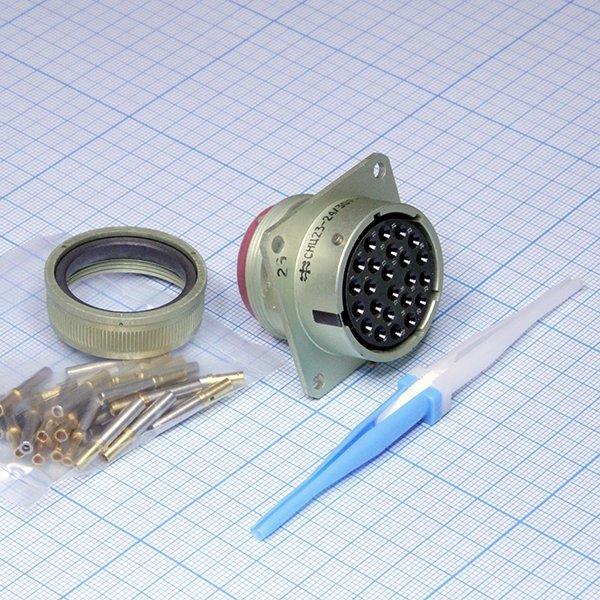

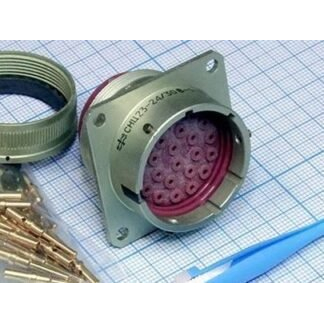

Разъём СНЦ23-24/30Р-1-В применяется для коммутации жгутов и плат внутри блоков радиоэлектронной аппаратуры, в приборах и устройствах, где требуется цилиндрический малогабаритный соединитель с большим числом контактов и повышенной стойкостью к климатическим и механическим нагрузкам. Благодаря всеклиматическому исполнению изделие может использоваться в аппаратуре, эксплуатируемой в широком диапазоне температур и при высокой влажности.

Поставка осуществляется в заводской упаковке. Год выпуска указан в карточке товара — 2024. Артикул изделия — 20893. Изделие относится к категории СНЦ23 и выпускается производителем «Элекон».
