Элекон

Цена:

13050 ₽

В наличии: 10 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

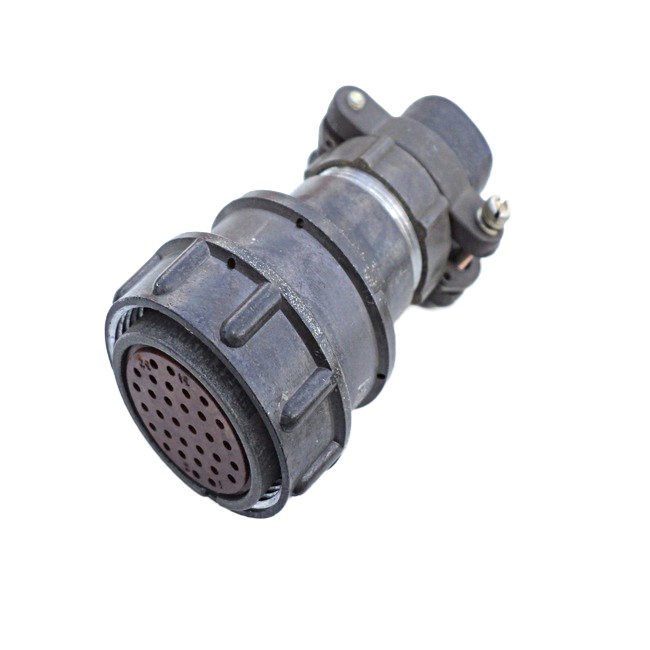

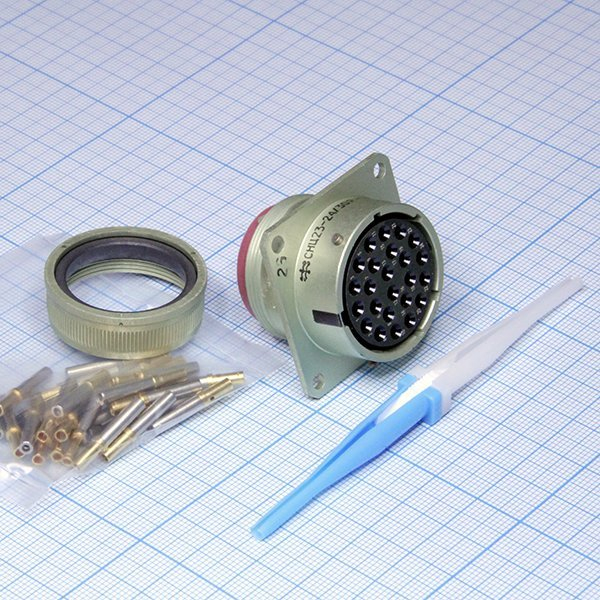

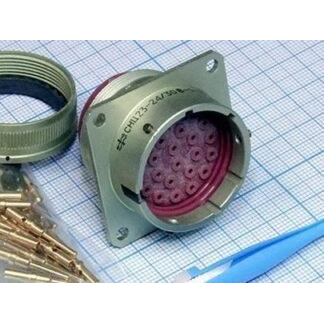

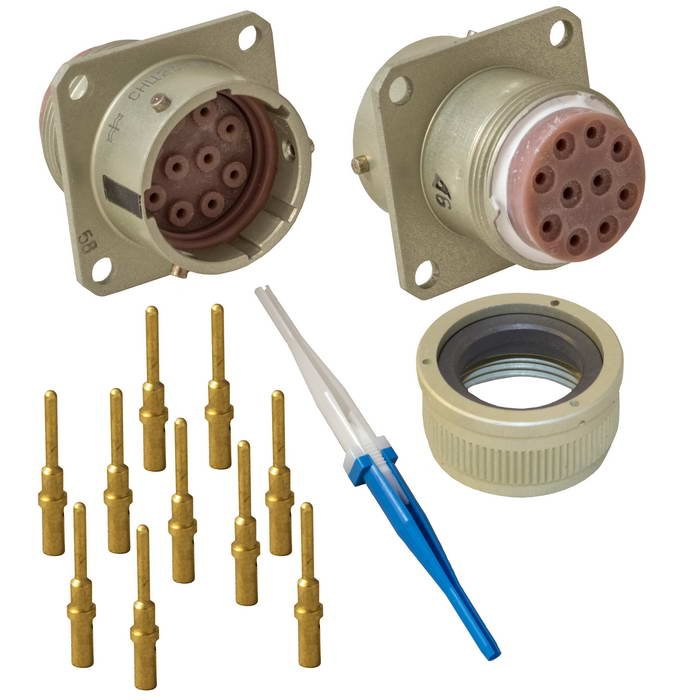

СНЦ23‑24/30Р‑6‑В «5» — это розеточная часть цилиндрического разъёма ряда СНЦ23, выпускаемая заводом «Элекон» по техническим условиям группы НКЦС (в том числе НКЦС.434410.508ТУ). Такой разъём относится к категории многопозиционных всеклиматических соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до порядка единиц МГц при напряжении до нескольких сотен вольт.

СНЦ23 — серия цилиндрических байонетных разъёмов СНЦ с шагом 23 мм.
24/30Р — 24 электрических контакта, тип розетки (Р), внешний диаметр соединения около 30 мм.
6 — конструктивное исполнение кабельной части: прямой кожух (кабельный соединитель с прямым корпусом).
В — вилка, если речь о противоположной части; в данном случае «СНЦ23‑24/30Р‑6‑В» — розетка, рассчитанная на работу с соответствующей вилкой.
«5» в обозначении указывает на исполнение по ряду НКЦС‑5 (серия СНЦ235), отличается, в частности, поляризацией и совместимостью с другими вариантами СНЦ23.

Разъём состоит из металлического корпуса с байонетным замком, керамического или пластмассового изолятора и контактной системы с 24 контактами. Корпус имеет пятишпоночную поляризацию и многопозиционную установку изолятора, что исключает неумышленное соединение с несовместимыми вариантами и позволяет менять схему «под ключ» в пределах серии. Контакты выполнены из биметалла с золотосодержащими или аналогичными покрытиями, обеспечивающими низкое переходное сопротивление и стойкость к окислению.

На каждый контакт подобных разъёмов СНЦ23 допускается ток порядка до 15 А при соответствующем сечении провода и условиях охлаждения. Сопротивление контакта для диаметра около 1,5 мм обычно не превышает примерно 0,0025 Ом, что обеспечивает низкие потери и стабильную коммутацию. Разъём рассчитан на значительное число циклов сочленения–расчленения (до порядка нескольких сотен) и имеет минимальную наработку в тысячи часов при работе в нормальных и жёстких условиях.

Исполнение всеклиматическое означает, что разъём работоспособен в широком диапазоне температур (ориентировочно от примерно –60 °C до +200 °C, с учётом конкретных ТУ на серию СНЦ235). Он предназначен для внутреннего монтажа в радиоэлектронной аппаратуре, включая промышленные, транспортные и военные системы, где важны надёжность, стойкость к вибрациям и устойчивость к воздействию влаги и пыли.

Розетка СНЦ23‑24/30Р‑6‑В «5» предназначена для сочленения с соответствующей вилкой СНЦ23‑24/30В‑6‑В «5» той же серии 5, при этом замкнутая конструкция не допускает подключения к иным типоразмерам без переоснастки. В серии СНЦ23 схемы контактов и поляризация могут отличаться между модификациями (например, между вариантами 1, 2, …, 6, 8), поэтому при замене важно сверяться с документацией на конкретную модификацию и схему «под ключ».

Описание

Назначение

СНЦ23-24/30Р-6-В «5» — розеточная часть цилиндрического разъёма ряда СНЦ23, выпускаемая заводом «Элекон» по техническим условиям группы НКЦС, в том числе НКЦС.434410.508ТУ. Изделие относится к категории многопозиционных всеклиматических соединителей и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до порядка единиц мегагерц при напряжении до нескольких сотен вольт. Основное назначение — обеспечение надёжного электрического соединения кабельных линий с блоками и узлами радиоэлектронной аппаратуры, где требуются стойкость к вибрациям, влаге и пыли.

Конструктивные особенности

Разъём построен на базе серии СНЦ23 — цилиндрических байонетных соединителей с шагом 23 миллиметра. Корпус металлический, оснащён байонетным замком, обеспечивающим быстрое сочленение и расчленение без применения инструмента. Внутри установлен керамический или пластмассовый изолятор с контактной системой на 24 электрических контакта.

Исполнение «24/30Р» означает 24 контакта, тип розетки и внешний диаметр соединения около 30 миллиметров. Индекс «6» соответствует прямому кожуху кабельной части. Буква «В» в обозначении указывает на вилку как противоположную часть, с которой работает данная розетка. Цифра «5» обозначает исполнение по ряду НКЦС-5 (серия СНЦ235) и определяет поляризацию и совместимость с другими вариантами СНЦ23.

Корпус имеет пятишпоночную поляризацию и многопозиционную установку изолятора. Это исключает неумышленное соединение с несовместимыми вариантами и позволяет менять схему «под ключ» в пределах серии. Контакты выполнены из биметалла с золотосодержащими или аналогичными покрытиями, обеспечивающими низкое переходное сопротивление и стойкость к окислению.

Технические характеристики

Число электрических контактов: 24.
Тип: розеточная часть цилиндрического разъёма.
Внешний диаметр соединения: около 30 миллиметров.
Конструктивное исполнение кабельной части: прямой кожух.
Допустимый ток на контакт: порядка до 15 ампер при соответствующем сечении провода и условиях охлаждения.
Сопротивление контакта для диаметра около 1,5 миллиметра: обычно не более примерно 0,0025 ома.
Рабочий диапазон температур: ориентировочно от примерно минус 60 до плюс 200 градусов Цельсия с учётом конкретных технических условий на серию СНЦ235.
Приемка: «5».
Год выпуска: 2022.
Артикул: 20897.

Применение и совместимость

Розетка предназначена для внутреннего монтажа в радиоэлектронной аппаратуре, включая промышленные, транспортные и военные системы, где важны надёжность, стойкость к вибрациям и устойчивость к воздействию влаги и пыли. Всеклиматическое исполнение позволяет эксплуатировать изделие в жёстких условиях без потери рабочих параметров.

Сочленение выполняется с соответствующей вилкой СНЦ23-24/30В-6-В «5» той же серии 5. Замкнутая конструкция не допускает соединения с несовместимыми вариантами благодаря пятишпоночной поляризации. Разъём рассчитан на значительное число циклов сочленения и расчленения — до порядка нескольких сотен, а минимальная наработка составляет тысячи часов при работе в нормальных и жёстких условиях.

Изделие поставляется в заводской упаковке, что подтверждает сохранение заводских характеристик и приёмки «5» на момент отгрузки.
