Элекон

Цена:

13050 ₽

В наличии: 10 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

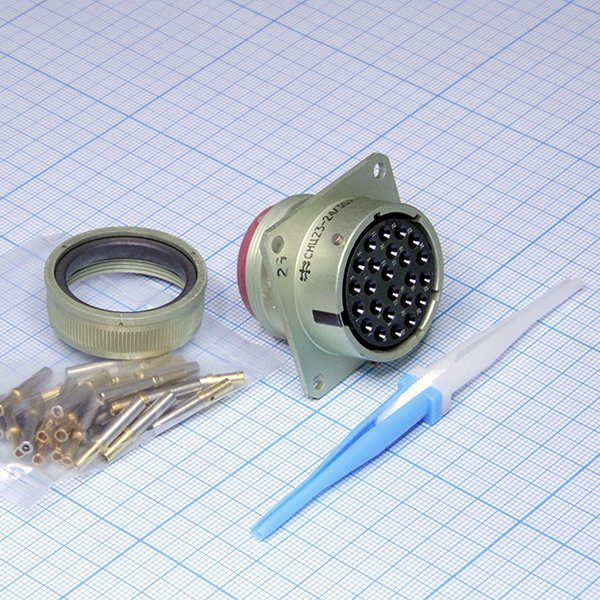

СНЦ23-24/30Р-6-В от завода Элекон (исполнение «5») — это герметичный цилиндрический разъём серии СНЦ23, предназначенный для надёжного соединения в промышленных и специальных электросистемах. Он представляет собой кабельную розетку с прямым кожухом, рассчитанную на 24 контакта (с возможностью до 30 в корпусе условного размера M30).

Разъём имеет конструктивное исполнение «6» (кабельная часть с прямым кожухом), диаметр корпуса до 38 мм и длину до 48 мм. Максимальный рабочий ток на контакт достигает 15 А, напряжение — до 700 В. Сопротивление контактов зависит от диаметра: для Ø1,5 мм — не более 2,5 мОм, для Ø1 мм — около 5 мОм.

Контакты извлекаемые, предусмотрена поляризация корпуса, уплотнительная втулка и ориентация для точного соединения. Работает в широком диапазоне температур, всеклиматическое исполнение обеспечивает защиту от пыли, влаги и агрессивных сред.

Такие разъёмы используются в авиационной, военной и промышленной технике для передачи сигналов и мощности, включая системы с вибронагрузками. Производитель Элекон выпускает их по ТУ ГЕ0.364.241ТУ, с приёмкой ВП или ОСМ. Сочетается с вилками серии СНЦ23, обеспечивая герметичную F-M сборку.

Серия СНЦ23 включает варианты от 3 до 61 контакта, но модель 24/30Р ориентирована на средние конфигурации с высокой надёжностью.

Описание

Назначение разъёма СНЦ23-24/30Р-6-В

СНЦ23-24/30Р-6-В производства завода «Элекон» в исполнении «5» — это герметичный цилиндрический разъём серии СНЦ23, предназначенный для надёжного электрического соединения в промышленных и специальных электросистемах. Изделие применяется там, где требуется стабильная передача сигналов и мощности при воздействии вибрационных нагрузок, перепадов температур и агрессивных сред.

Разъём представляет собой кабельную розетку с прямым кожухом, рассчитанную на 24 контакта с возможностью размещения до 30 контактов в корпусе условного размера M30. Такая конфигурация ориентирована на средние по числу цепей сборки, для которых важны компактность и высокая надёжность соединения.

Подтверждённые технические особенности

Конструктивное исполнение «6» соответствует кабельной части с прямым кожухом. Диаметр корпуса составляет до 38 мм, длина — до 48 мм. Максимальный рабочий ток на контакт достигает 15 А, рабочее напряжение — до 700 В.

Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
Сопротивление контактов диаметром 1 мм — около 5 мОм.
Контакты выполнены извлекаемыми, что упрощает монтаж и обслуживание.
Предусмотрены поляризация корпуса и ориентация для точного соединения.
Имеется уплотнительная втулка, обеспечивающая герметичность сборки.
Всеклиматическое исполнение защищает от пыли, влаги и агрессивных сред.
Работоспособность сохраняется в широком диапазоне температур.

Изделие выпускается по техническим условиям ТУ ГЕ0.364.241ТУ. Приёмка «5» подтверждает соответствие установленным требованиям. Год выпуска указан в характеристиках — 2022.

Применение и совместимость

Разъёмы серии СНЦ23 используются в авиационной, военной и промышленной технике для передачи сигналов и мощности, включая системы, подверженные вибрационным нагрузкам. Модель 24/30Р ориентирована на средние конфигурации с повышенными требованиями к надёжности.

СНЦ23-24/30Р-6-В сочетается с вилками серии СНЦ23, образуя герметичную сборку типа «папа-мама». Серия СНЦ23 включает варианты от 3 до 61 контакта, что позволяет подбирать разъёмы под конкретные задачи.

Комплектация и условия поставки

Товар поставляется в заводской упаковке. Артикул изделия — 20896. Производитель — завод «Элекон». Страна производства и гарантийные условия в предоставленных данных не указаны.
