Назначение разъёма СНЦ23-24/30Р-2-В

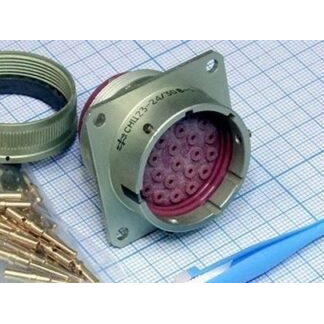

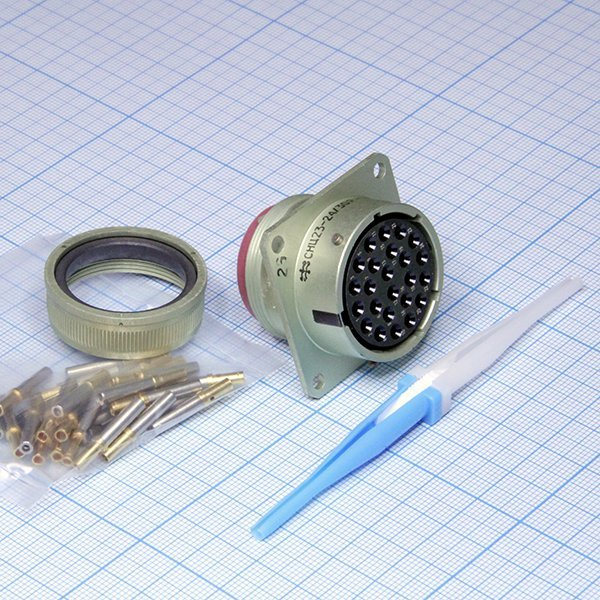

СНЦ23-24/30Р-2-В производства завода Элекон «5» представляет собой приборную розетку цилиндрического разъёма серии СНЦ23. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3000 Гц при амплитуде напряжения до 700 В. Основная область применения — внутренний монтаж, где требуется надёжное и герметичное соединение электрических линий в условиях повышенных механических нагрузок и воздействия агрессивных сред.

Разъём востребован в промышленном и военном оборудовании, а также в советской и российской технике, выпущенной в период с 1980 по 2020 годы. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и при высокой влажности без потери рабочих характеристик.

Конструктивные особенности

Розетка оснащена комбинированной контактной системой: 24 сигнальных контакта и 30 силовых контактов. Такое сочетание даёт возможность передавать как слаботочные управляющие сигналы, так и питающие токи в рамках одного соединения, что упрощает компоновку кабельных сборок и снижает число отдельных разъёмов.

Корпус выполнен с байонетным соединением, которое обеспечивает быстрое сочленение и расчленение с фиксацией от самопроизвольного размыкания. Пятишпоночная поляризация исключает неправильную стыковку ответных частей. Приборная розетка имеет прямой кожух и совместима с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Изоляторы устанавливаются многопозиционно, что позволяет гибко конфигурировать схему подключения. Покрытие контактов — золото или серебро, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт на протяжении всего срока службы.

Технические характеристики

• Тип изделия: приборная розетка цилиндрического разъёма.
• Серия: СНЦ23.
• Количество сигнальных контактов: 24.
• Количество силовых контактов: 30.
• Тип соединения: байонетное.
• Поляризация корпуса: пятишпоночная.
• Исполнение кожуха: прямое.
• Рабочее напряжение: амплитуда до 700 В.
• Частота тока: до 3000 Гц.
• Покрытие контактов: золото или серебро.
• Приёмка: «5».
• Год выпуска: 2020.
• Производитель: Элекон «5».
• Поставка: заводская упаковка.

Применение и условия эксплуатации

Разъём СНЦ23-24/30Р-2-В применяется для внутреннего монтажа в составе промышленного и военного оборудования. Всеклиматическое исполнение и устойчивость к вибрациям делают его пригодным для работы в тяжёлых условиях, включая воздействие агрессивных сред и перепадов температур. Байонетный механизм и поляризация корпуса снижают риск ошибок при сборке и обслуживании, что особенно важно при монтаже в ограниченном пространстве.

Многопозиционная установка изоляторов позволяет адаптировать разъём под конкретную схему подключения без доработки корпуса. Сочетание сигнальных и силовых контактов даёт возможность использовать одну розетку для питания и управления, что сокращает количество соединений и повышает общую надёжность системы.
