Назначение и область применения

Разъем СНЦ23-24/30Р-6-А-В представляет собой цилиндрический многопозиционный электрический соединитель, предназначенный для коммутации электрических цепей в оборудовании различного назначения. Изделие выпущено в 2013 году и относится к серии СНЦ23, которая широко применяется в электронике, электротехнике и промышленной автоматике.

Соединитель рассчитан на эксплуатацию в условиях воздействия разнообразных климатических факторов благодаря всеклиматическому исполнению. Это позволяет использовать его как внутри помещений, так и в наружных установках, где требуется стабильная работа электрических соединений при перепадах температуры и влажности.

Основное назначение разъема — обеспечение разъемного контакта между блоками аппаратуры, кабельными сборками и отдельными узлами. Благодаря резьбовой фиксации корпуса и гайки достигается высокая механическая прочность соединения и защита контактной зоны от внешних воздействий.

Электрические характеристики

Разъем имеет 24 контакта и рассчитан на рабочее напряжение до 700 В. Значение максимального тока зависит от диаметра используемого провода:

• для провода диаметром 1,0 мм — до 11 А;
• для провода диаметром 1,5 мм — до 20 А;
• для провода диаметром 2,0 мм — до 35 А.

Сопротивление контактов также определяется диаметром подключаемого провода и составляет не более 0,004 Ом для провода 1,0 мм, не более 0,0025 Ом для провода 1,5 мм и не более 0,0016 Ом для провода 2,0 мм. Контакты изготовлены из золота, что обеспечивает низкое переходное сопротивление, устойчивость к окислению и стабильность электрических параметров в течение длительного срока службы.

Конструктивные особенности

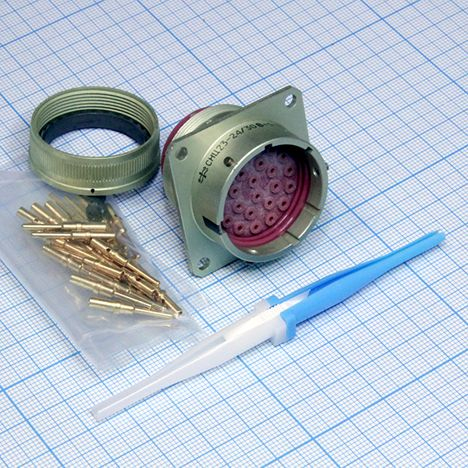

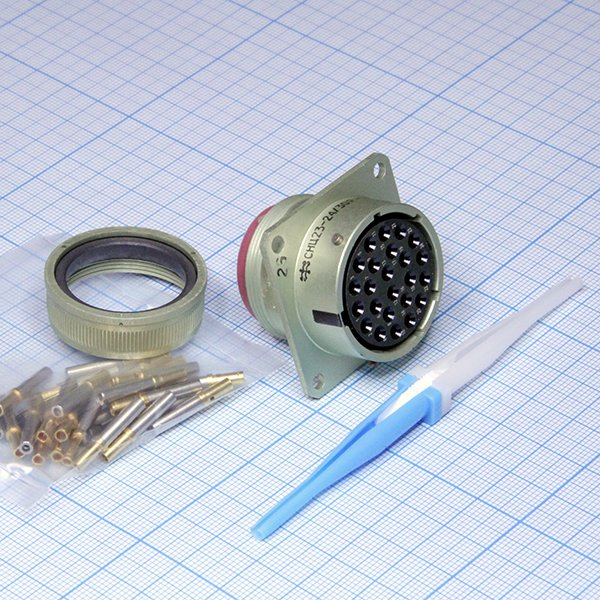

Корпус разъема имеет размер 30 мм. Изделие может быть выполнено в виде вилки (штырь) или розетки (гнездо), что позволяет подбирать ответные части в зависимости от схемы соединения. Конструкция предусматривает резьбовое соединение гайки и корпуса, которое обеспечивает надежную фиксацию и исключает самопроизвольное размыкание при вибрациях и механических нагрузках.

Резьбовая фиксация также защищает контактную группу от попадания пыли и влаги, что особенно важно при эксплуатации в сложных условиях. Золотое покрытие контактов дополнительно повышает коррозионную стойкость и сохраняет стабильность характеристик даже при длительном хранении и редких циклах сочленения.

Приемка и качество

Изделие имеет приемку «5», что подтверждает соответствие установленным техническим требованиям и пригодность для применения в аппаратуре, где предъявляются повышенные требования к надежности соединителей. Данный уровень приемки указывает на прохождение необходимых контрольных процедур при изготовлении.

Разъем СНЦ23-24/30Р-6-А-В подходит для замены аналогичных соединителей серии СНЦ23 в ранее выпущенном оборудовании, а также для применения в новых разработках, где требуется цилиндрический разъем с резьбовой фиксацией и 24 контактами.
