Назначение и область применения

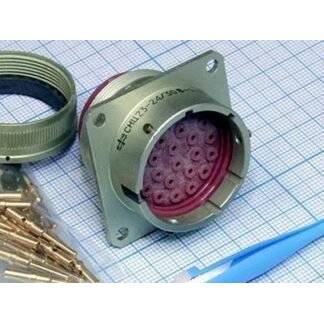

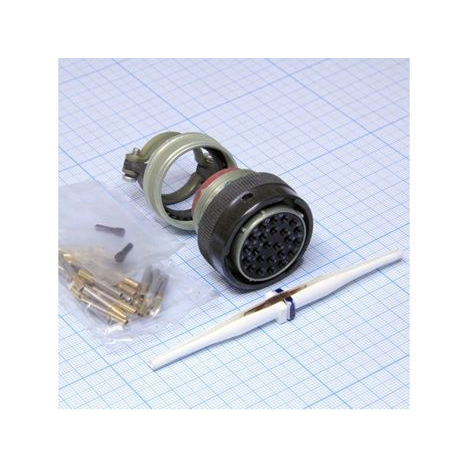

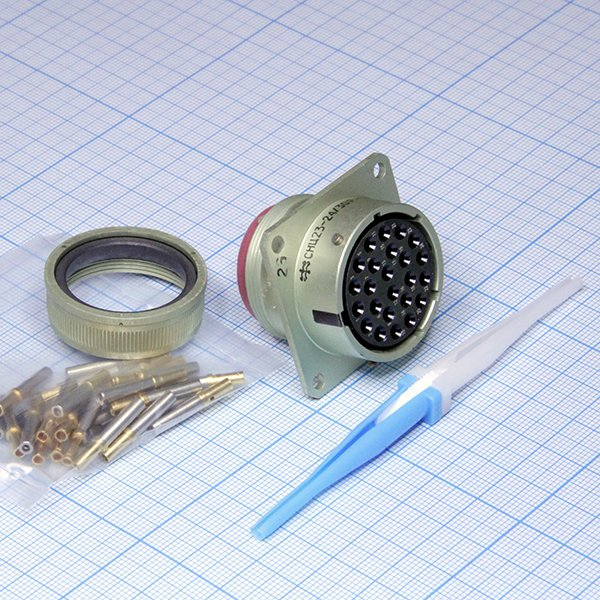

Соединитель СНЦ23-24/30Р-1-В «5» представляет собой цилиндрический многопозиционный электрический разъем приборного типа, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка СНЦ23-24/30Р-1-В «5» сочленяется с вилками серий СНЦ27, СНЦ28 и СНЦ29, что обеспечивает универсальность при построении внутриблочных и межблочных соединений.

Благодаря байонетному механизму сочленения разъем обеспечивает быстрое и надежное соединение с фиксацией от самопроизвольного расчленения. Конструкция с локальной защитой контактов повышает устойчивость к механическим воздействиям и снижает вероятность повреждения контактных элементов при монтаже и эксплуатации.

Технические характеристики

Изделие обладает следующими подтвержденными параметрами:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов
• Количество контактов: 24
• Условный размер корпуса: 30
• Вид корпуса: Р — розетка
• Конструктивное исполнение: 1 — приборная часть
• Климатическое исполнение: всеклиматическое
• Поляризация корпуса: пятишпоночная, с многопозиционной установкой изолятора
• Покрытие контактов: золото
• Сочленение: байонетное
• Максимальное рабочее напряжение: до 700 В
• Ток на контакт: до 15 А
• Диапазон рабочих температур: от минус 60 до плюс 200 градусов Цельсия
• Количество сочленений-расчленений: 500
• Минимальная наработка: 1000 часов
• Срок сохраняемости: 15 лет

Золотое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления при длительном хранении и эксплуатации в широком диапазоне климатических условий.

Конструктивные особенности

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Исполнение 1 обозначает приборную часть, предназначенную для установки непосредственно на корпус радиоэлектронного блока или панель. Пятишпоночная поляризация корпуса с многопозиционной установкой изолятора позволяет задавать несколько вариантов угловой ориентации ответной части, что исключает ошибочное сочленение при монтаже однотипных разъемов в одном устройстве.

Всеклиматическое исполнение подтверждает возможность применения изделия в условиях воздействия пониженных и повышенных температур, повышенной влажности, атмосферных осадков и других внешних факторов. Приемка «5» указывает на приемку заказчика, что подразумевает дополнительный контроль качества и соответствия изделия требованиям конкретной программы применения.

Совместимость и эксплуатация

Розетка СНЦ23-24/30Р-1-В «5» конструктивно совместима с вилками серий СНЦ27, СНЦ28 и СНЦ29, что позволяет формировать смешанные соединительные пары в зависимости от конкретной монтажной задачи. Ресурс в 500 циклов сочленения-расчленения обеспечивает многократное переподключение без потери электрических характеристик. Минимальная наработка 1000 часов подтверждает стабильность параметров при непрерывной работе в составе аппаратуры в течение длительного периода.

Срок сохраняемости 15 лет гарантирует возможность длительного хранения изделия без ухудшения эксплуатационных свойств при соблюдении условий хранения, предусмотренных технической документацией. Соединитель предназначен для внутреннего монтажа, что исключает необходимость дополнительной герметизации со стороны лицевой панели при установке внутри приборных отсеков.
