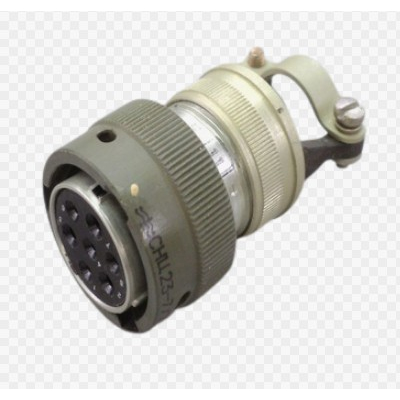

СНЦ23-7-22Р-6-В

Цена: ПОД ЗАКАЗ

Технические характеристики

СНЦ23-7/22Р-6-В — это цилиндрический многопозиционный разъём (розетка) ручного соединения с локальной защитой контактов. Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В (амплитудном).

Соединитель имеет 7 контактов диаметром 1,5 или 2 мм, с токовой нагрузкой до 6–12 А (рабочая) и до 9–18 А (максимальная). Сопротивление контактов не превышает 2,5 мОм (для 1,5 мм) или 1,6 мОм (для 2 мм), а сопротивление изоляции — не менее 5000 МОм. Диапазон рабочих температур — от -60°C до +155°C, всеклиматическое исполнение.

Разбор маркировки: СНЦ23 — тип (цилиндрический, № разработки 23); 7 — количество контактов; 22 — условный размер корпуса (диаметр ~29,5 мм); Р — розетка (гнездо); 6 — кабельная часть с прямым кожухом; В — всеклиматическое исполнение (без указания положения шпонок — нормальное). Корпус кабельный, высота ~48 мм, материал изолятора — резина.

Используется в различных отраслях для надёжного соединения цепей, выдерживает вибрацию до 400 м/с² и механические удары. Подпружиненные контакты обеспечивают высокую износостойкость и стойкость к климатическим факторам.

Описание

СНЦ23-7-22Р-6-В

СНЦ23-7/22Р-6-В: надёжная кабельная розетка для электрических соединений

СНЦ23-7/22Р-6-В — цилиндрический низкочастотный малогабаритный электрический соединитель серии СНЦ23, предназначенный для стабильного соединения и разъединения цепей постоянного и переменного тока. Исполнение представляет собой кабельную розетку с прямым кожухом, рассчитанную на применение в радиоэлектронной аппаратуре, системах автоматики, измерительном оборудовании и другой технике, где важны механическая прочность, защищённость контактов и устойчивость соединения.

Разъём рассчитан на 7 контактов и корпус условного размера 22. Байонетный принцип сочленения обеспечивает быстрое соединение ответной части и её надёжную фиксацию при вибрациях, ударах и других механических воздействиях.

Расшифровка маркировки

Обозначение СНЦ23-7/22Р-6-В содержит основные сведения о конструкции изделия:

СНЦ23 — серия цилиндрических низкочастотных соединителей
7 — количество контактов
22 — условный размер корпуса
Р — розетка
6 — кабельное исполнение с прямым кожухом
В — всеклиматическое исполнение

Такое исполнение подходит для монтажа на кабеле и формирования разъёмного соединения с соответствующей вилкой. Прямой кожух помогает организовать аккуратный вывод кабеля и дополнительно защищает место подключения от внешних механических нагрузок.

Конструктивные особенности

Соединитель СНЦ23-7/22Р-6-В имеет металлический корпус, изоляционную контактную вставку и гнездовые контакты. Для серии характерно применение позолоченных контактов, которое способствует снижению переходного сопротивления и поддержанию надёжного электрического контакта при многократных соединениях.

Ключевые особенности конструкции:

Байонетное сочленение для быстрого и прочного соединения
Пятишпоночная поляризация корпуса, исключающая ошибочную ориентацию при стыковке
Семиконтактная компоновка для передачи питания, управляющих и сигнальных линий
Кабельная конструкция с прямым кожухом
Возможность применения в аппаратуре общего и специального назначения
Устойчивость к вибрационным и механическим нагрузкам

Розетка может использоваться совместно с ответными вилками совместимых серий. Для корректного подбора пары необходимо учитывать количество контактов, размер корпуса, положение изолятора, тип контактов и требуемое климатическое исполнение.

Технические параметры

Для соединителей серии СНЦ23 указываются следующие характерные эксплуатационные параметры:

Параметр	Значение
Тип	Цилиндрический, низкочастотный, малогабаритный
Количество контактов	7
Условный размер корпуса	22
Исполнение	Кабельная розетка с прямым кожухом
Рабочее напряжение	До 700 В
Работа в цепях переменного тока	До 3 МГц
Сопротивление изоляции	Не менее 5000 МОм в нормальных условиях
Количество сочленений-расчленений	До 500
Нижняя рабочая температура	До −60 °C
Климатическое исполнение	Всеклиматическое

Фактические допустимые параметры конкретной партии — включая токовую нагрузку, диапазон температур и требования к монтажу — следует сверять с технической документацией на применяемое исполнение и соответствующие технические условия. Публикуемые данные по серии могут отличаться в зависимости от категории приёмки и версии изделия.

Где применяется СНЦ23-7/22Р-6-В

Разъём СНЦ23-7/22Р-6-В востребован в оборудовании, где требуется компактное, надёжное и обслуживаемое многоконтактное соединение. Семь контактов позволяют объединять в одном разъёме несколько цепей питания, контроля и управления.

Типовые области применения:

Радиоэлектронная аппаратура
Промышленные системы управления и автоматики
Контрольно-измерительные комплексы
Испытательное и лабораторное оборудование
Телекоммуникационные и приборные системы
Транспортная, энергетическая и специальная техника
Кабельные жгуты и внешние межблочные соединения

Например, в составе кабельного жгута разъём может передавать питание на исполнительное устройство, а оставшиеся контакты использовать для дискретных команд, обратной связи или сигнальных цепей. Байонетная фиксация особенно полезна в условиях, когда разъём подвергается вибрациям или регулярно подключается при техническом обслуживании.

Преимущества разъёма

СНЦ23-7/22Р-6-В сочетает компактные габариты с высокой механической надёжностью. Кабельная розетка с прямым кожухом удобна для применения в составе жгутов, а конструкция серии рассчитана на эксплуатацию в сложных климатических и механических условиях.

При выборе соединителя важно проверить совместимость с ответной частью, требования к сечению проводников, способу оконцевания контактов, положению изолятора и условиям эксплуатации оборудования. Это позволит получить надёжное разъёмное соединение с необходимым ресурсом и электрическими характеристиками.
