СНЦ23-7-22Р-2-В

Цена:

2050 ₽

Технические характеристики

СНЦ23‑7‑22Р‑2‑В (часто обозначается как СНЦ23‑7/22Р‑2‑В или СНЦ23‑7‑22Р‑2‑в‑В) — это малогабаритный цилиндрический электрический соединитель байонетного сочленения, применяемый в радиоэлектронной аппаратуре и электрических цепях.

Соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение). Исполнение «В» означает всеклиматическое исполнение, то есть изделие рассчитано на эксплуатацию в широком диапазоне температур и повышенных требованиях по вибрации и влажности.

Серия СНЦ23 состоит из двух частей: вилки и розетки; СНЦ23‑7‑22Р‑2‑В обычно относится к розетке приборной (блочной) части с прямым кожухом. Соединение выполнено байонетным способом с пятишпоночной поляризацией корпуса и многопозиционной установкой изолятора, что обеспечивает надёжную фиксацию и правильную ориентацию контактов.

Максимальное рабочее напряжение (амплитудное): до 700 В.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Соединитель рассчитан на не менее 500 циклов сочленения–расчленения и имеет минимальную наработку около 1000 часов.

Такие соединители СНЦ23 используются для внутреннего монтажа в радиоэлектронной аппаратуре, измерительных приборах и прочих устройствах, где требуется надёжный, компактный и легко соединяемый разъём. Их типичные функции — передача сигналов и питание между блоками приборов в условиях жёстких механических и климатических воздействий.

Описание

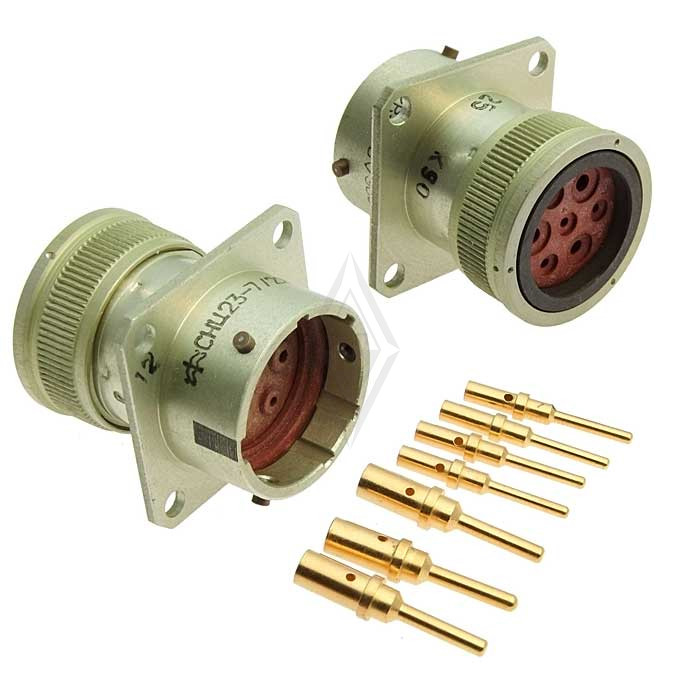

СНЦ23-7-22Р-2-В

СНЦ23-7-22Р-2-В: малогабаритный цилиндрический разъём для надёжных соединений

СНЦ23-7-22Р-2-В — низкочастотный цилиндрический электрический соединитель серии СНЦ23, рассчитанный на создание разъёмных межблочных соединений в аппаратуре общего и специального назначения. Исполнение относится к приборной розетке с прямым кожухом; условный размер корпуса — 22. Контакты имеют золотое покрытие, что способствует стабильности электрического контакта и повышенной коррозионной стойкости.

Назначение разъёма СНЦ23-7-22Р-2-В

Разъём применяется в цепях постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 700 В. Он предназначен для соединения электрических цепей в составе блоков, стоек, приборов, систем управления, измерительной аппаратуры и другой радиоэлектронной техники.

Серия СНЦ23 построена по цилиндрической схеме и использует байонетное сочленение. Такой способ фиксации обеспечивает быстрое соединение ответных частей, устойчивость к вибрациям и снижение риска самопроизвольного расстыковывания при эксплуатации оборудования.

Конструктивные особенности

Маркировка СНЦ23-7-22Р-2-В указывает на принадлежность изделия к серии цилиндрических низкочастотных соединителей СНЦ23. Буква «Р» обозначает розетку, а исполнение «2» соответствует приборному варианту с прямым кожухом. Изделие предназначено для внутреннего монтажа в составе корпуса или панели оборудования.

К ключевым особенностям относятся:

цилиндрический малогабаритный корпус условного размера 22;
розеточная часть для установки на приборе или панели;
прямой защитный кожух;
байонетная система сочленения;
золотое покрытие контактов;
объёмный монтаж проводников, включая монтаж обжимкой;
всеклиматическое исполнение «В».

Контактная группа данной модификации включает 7 контактов. Для соединителей серии СНЦ23 характерно высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях, что важно для аппаратуры с повышенными требованиями к электрической надёжности.

Технические характеристики СНЦ23-7-22Р-2-В

Параметр	Значение
Тип изделия	Цилиндрический низкочастотный соединитель
Исполнение	Приборная розетка с прямым кожухом
Количество контактов	7
Условный размер корпуса	22
Тип сочленения	Байонетный
Рабочее напряжение	До 700 В
Частота переменного тока	До 3 МГц
Покрытие контактов	Золото
Сопротивление изоляции	Не менее 5000 МОм
Рабочая температура	От −60 до +155 °C
Допустимое количество сочленений	До 500
Климатическое исполнение	Всеклиматическое, «В»

Основные параметры серии и конкретного исполнения подтверждают пригодность соединителя для эксплуатации в широком диапазоне климатических и механических воздействий.

Эксплуатационные преимущества

СНЦ23-7-22Р-2-В рассчитан на работу при воздействии вибрации, ударных нагрузок, высокой влажности и перепадов температуры. Для соединителей СНЦ23 заявляется работоспособность в температурном диапазоне от −60 до +155 °C, при относительной влажности до 100% при +35 °C, а также устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц.

Золотое покрытие контактных поверхностей особенно важно для разъёмных соединений: оно уменьшает вероятность окисления, помогает сохранять малое переходное сопротивление и повышает стабильность сигнала при длительной эксплуатации. Байонетная фиксация, в свою очередь, удобна для оборудования, где требуется регулярное обслуживание, быстрая замена блоков или многократное подключение кабельной части.

Области применения

Разъём СНЦ23-7-22Р-2-В может использоваться в оборудовании, где необходимы компактность, механическая прочность и надёжное многоконтактное соединение:

системах промышленной автоматики и управления;
измерительных комплексах и контрольно-испытательной аппаратуре;
источниках питания и распределительных устройствах;
бортовой, транспортной и специализированной технике;
радиоэлектронных блоках;
телеметрических, связных и вычислительных системах;
приборостроительном оборудовании.

При проектировании соединения важно подобрать совместимую ответную часть серии СНЦ23 с соответствующими числом контактов, размером корпуса, поляризацией и конструктивным исполнением. Это позволит обеспечить корректное байонетное сочленение и требуемую электрическую совместимость.
