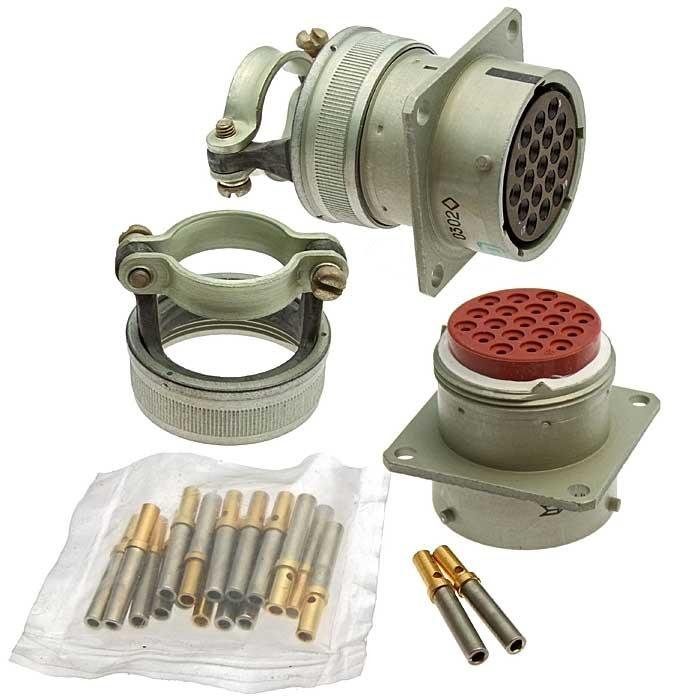

Назначение разъёма СНЦ23-19/27В-2-В

СНЦ23-19/27В-2-В производства завода «Элекон» — это цилиндрический многопозиционный соединитель внутреннего монтажа, оснащённый локальной защитой контактов. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитуде напряжения до 700 В. Разъём применяется там, где требуется надёжное и герметичное соединение приборных и кабельных линий, а также устойчивость к вибрациям и широкому диапазону температур.

Данная модель имеет приёмку «ОТК» и выпущена в 2025 году, что подтверждает соответствие серийному производству и заводскому контролю качества. Поставка осуществляется в заводской упаковке.

Конструктивные и электрические особенности

Соединитель содержит 19 контактов, а условный размер вилки (розетки) составляет 27 миллиметров. Максимальный рабочий ток на один контакт достигает 15 А, а предельно допустимый ток — до 35 А. Рабочий интервал температур зависит от покрытия контактов: для серебряного покрытия он составляет от минус 60 до плюс 100 градусов Цельсия, для золотого — до плюс 155 градусов Цельсия.

Изделие относится к вилкам приборным с прямым кожухом, что обозначено индексом «В-2». Исполнение — всеклиматическое. Конструкция включает многопозиционную установку изолятора и пятишпоночную поляризацию, которая исключает неправильное сочленение и обеспечивает надёжный контакт. Соединение с ответными частями выполняется байонетным способом.

• Количество контактов: 19.
• Условный размер вилки (розетки): 27 миллиметров.
• Максимальный рабочий ток на контакт: 15 А.
• Предельный ток на контакт: до 35 А.
• Амплитуда напряжения: до 700 В.
• Частота тока: до 3 МГц.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия (серебро) или до плюс 155 градусов Цельсия (золото).
• Тип сочленения: байонетный.
• Ресурс сочленений-расчленений: до 500 циклов.

Совместимость и область применения

Разъём СНЦ23-19/27В-2-В сочленяется с розетками серий СНЦ27, СНЦ28 и СНЦ29. Это позволяет использовать его в составе уже существующих жгутов и приборных блоков без доработок. Байонетный замок обеспечивает быстрое и надёжное соединение, устойчивое к вибрационным и ударным нагрузкам.

Основное применение — приборные и кабельные соединения в промышленном оборудовании, включая советскую и российскую технику. Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём подходит для эксплуатации в различных условиях, включая повышенную влажность и перепады температур. Серия соответствует техническим условиям НКЦС.434410.507 ТУ.

Производитель — завод «Элекон», приёмка «ОТК». Изделие поставляется в заводской упаковке, что гарантирует сохранность контактов и изоляционных элементов при транспортировке и хранении.
