Назначение соединителя СНЦ23-19/27В-6-В

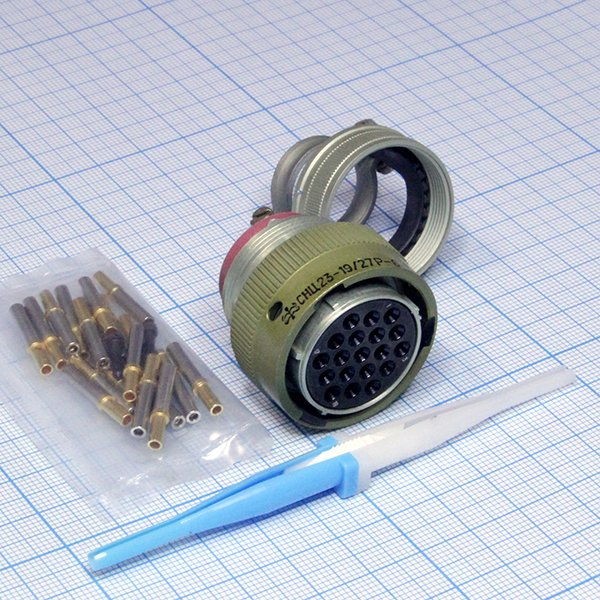

Соединитель СНЦ23-19/27В-6-В представляет собой цилиндрический многопозиционный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 700 В. Устройство применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, работающей в условиях повышенных требований к надежности и стабильности контакта. Изделие относится к категории СНЦ23 и имеет артикул 7900.

Конструктивно соединитель выполнен во всеклиматическом исполнении, что допускает его эксплуатацию в широком диапазоне температур от минус 60 до плюс 200 градусов Цельсия. Такая термостойкость позволяет использовать разъем как в бортовой аппаратуре, так и в промышленном оборудовании, подверженном значительным температурным перепадам. Байонетный метод сочленения обеспечивает быстрое и надежное соединение вилки и розетки без применения дополнительного инструмента.

Подтвержденные особенности конструкции

Соединитель СНЦ23-19/27В-6-В обладает следующими техническими характеристиками и конструктивными особенностями:

• Количество контактов — 19.
• Условный размер корпуса — 27 мм.
• Максимальный ток на один контакт — до 15 А.
• Количество циклов соединения и разъединения — 500.
• Минимальная наработка — 1000 часов.
• Срок хранения — 15 лет.

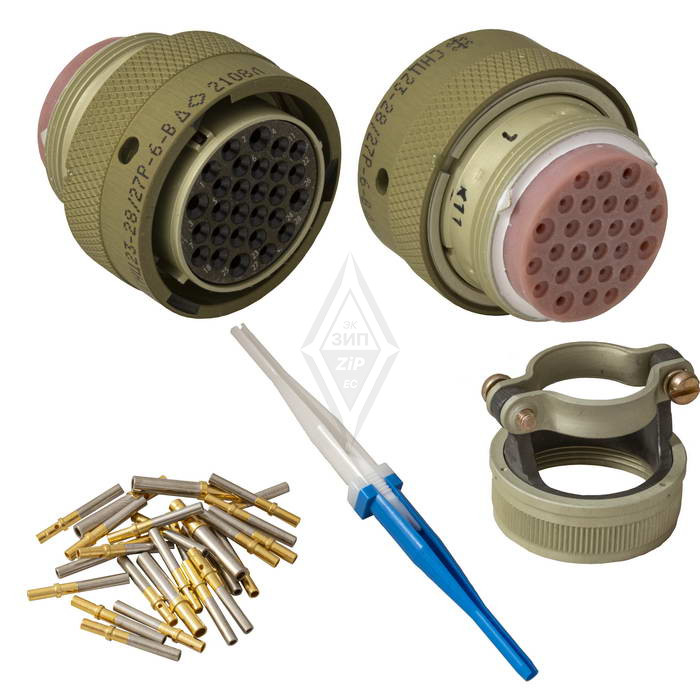

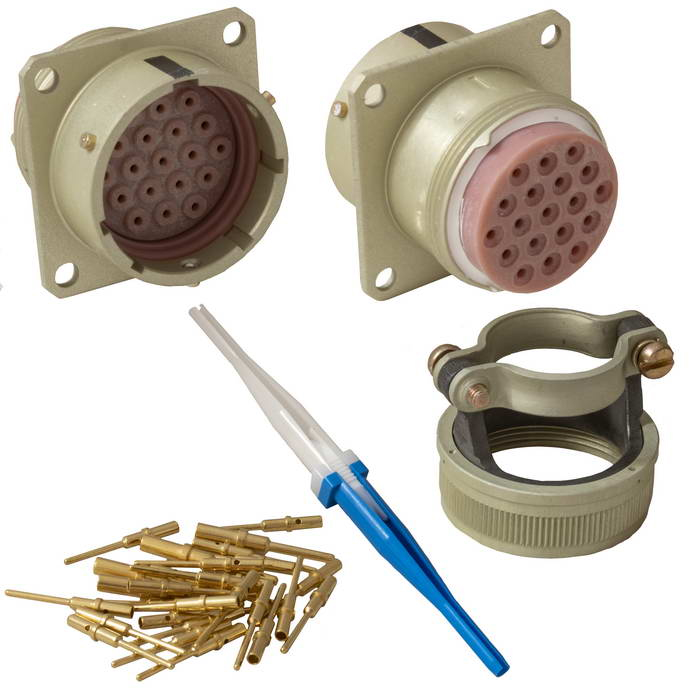

Вилка и розетка имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что исключает неправильное сочленение и обеспечивает точную ориентацию контактов. В зависимости от исполнения обе части могут изготавливаться с прямым кожухом, с угловым кожухом или с обоймой под термоусаживаемые трубки. Буква «В» в обозначении указывает на вид корпуса — вилка, а цифра «6» обозначает конструктивное исполнение, в частности кабельную часть с прямым кожухом.

Применение и расшифровка обозначения

Соединитель СНЦ23-19/27В-6-В предназначен для внутреннего монтажа в аппаратуре специального и общего назначения, где требуется высокая надежность электрических соединений при воздействии вибраций, перепадов температур и повышенной влажности. Всеклиматическое исполнение подтверждается индексом «В» в конце обозначения. Структура условного обозначения включает следующие элементы:

1. СНЦ23 — тип соединителя.
2. 19 — количество контактов.
3. 27 — условный размер корпуса.
4. В — вид корпуса: вилка (буква «Р» обозначает розетку).
5. 6 — конструктивное исполнение, включая кабельную часть с прямым кожухом.
6. В — всеклиматическое исполнение.

Количество циклов соединения и разъединения, равное 500, и минимальная наработка 1000 часов подтверждают пригодность разъема для многократного использования в обслуживаемой аппаратуре. Срок хранения 15 лет допускает длительное нахождение изделия в резерве без потери эксплуатационных качеств.

Электрические параметры и условия эксплуатации

Изделие рассчитано на работу в электрических цепях с напряжением до 700 В и током до 15 А на каждый контакт. Указанный частотный диапазон до 3 МГц позволяет применять соединитель не только в силовых, но и в сигнальных цепях, включая цепи управления и измерительные каналы. Максимальное число контактов 19 обеспечивает достаточную плотность коммутации внутри корпуса условным размером 27 мм.

Рабочий диапазон температур от минус 60 до плюс 200 градусов Цельсия соответствует требованиям для аппаратуры, эксплуатируемой в жестких климатических условиях, включая холодный и тропический климат. Конструкция с байонетным сочленением снижает риск самопроизвольного разъединения при вибрационных нагрузках. Пятишпоночная поляризация исключает ошибки при монтаже, а возможность установки изолятора в нескольких положениях расширяет варианты компоновки внутри приборных корпусов.
