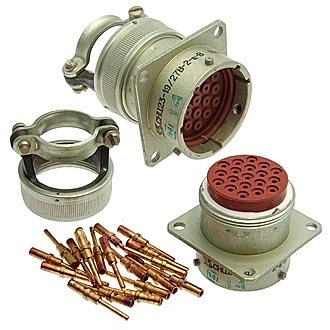

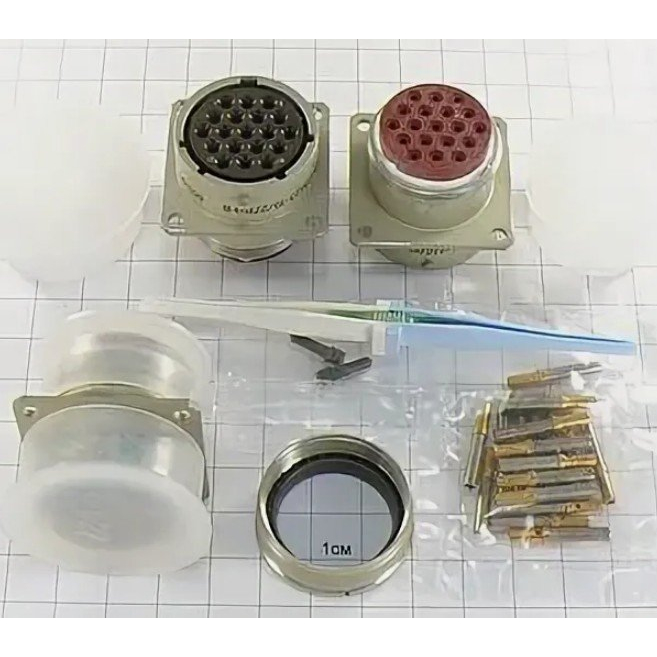

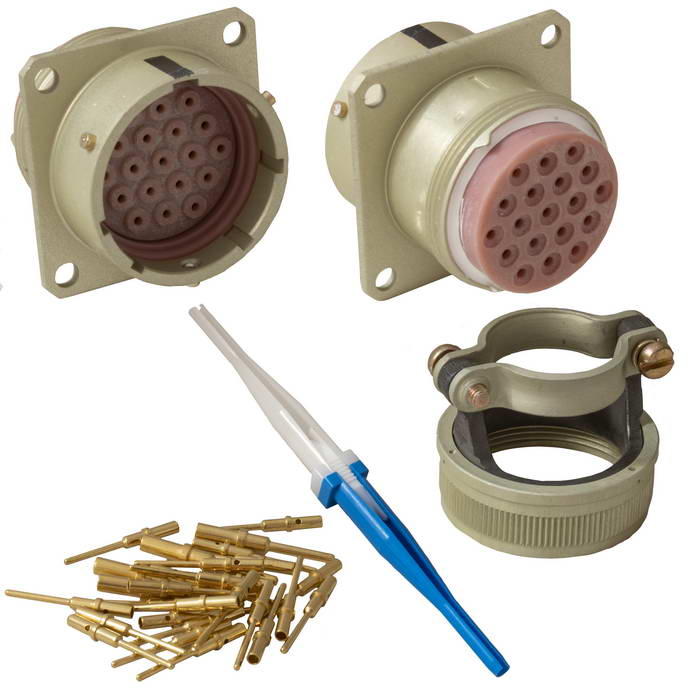

СНЦ23-19/27В-1-А-В «5»

Цена:

1550 ₽

Технические характеристики

снц23-19/27в-1-а-в

Соединитель СНЦ23-19/27В-1-а-В, выпущенный в 2005 году, представляет собой цилиндрический многопозиционный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока (частотой до 3 МГц) при максимальном напряжении до 700 В. Он используется в различных устройствах радиоэлектронной аппаратуры, включая приборы специального назначения.

Структура и характеристики

Условное обозначение :

СНЦ23 : тип соединителя;
19 : количество контактов;
27 : условный размер корпуса;
В : вид корпуса вилка ;
1 : конструктивное исполнение (приборная часть);
а : угловое положение изолятора в корпусе вилки.

Технические параметры

Максимальный ток на контакт : до 35 А;
Рабочий температурный диапазон : от -60 °C до +200 °C;
Количество сочленений/расчленений : до 500;
Минимальная наработка : 1000 часов в стандартных условиях;
Срок хранения : не менее 25 лет.

Конструкция

Соединитель состоит из двух основных частей: вилки и розетки. вилки и розетки могут быть как приборными, так и кабельными. Конструкция позволяет использовать различные варианты кожуха (прямой, угловой или без него), а также обоймы под термоусаживаемые трубки.

Особенности

Поляризация корпуса : пятишпоночная, что обеспечивает надежное соединение.
Способ монтажа : объемный с использованием обжима.
Покрытие контактов : золото, что обеспечивает высокую проводимость и защиту от коррозии.

СНЦ23-19/27В-1-а-В широко применяется в автоматических системах и других высоконадежных приложениях, где критически важен надежный электрический контакт.

Описание

Назначение соединителя

СНЦ23-19/27В-1-А-В «5» — цилиндрический многопозиционный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при максимальном напряжении до 700 В. Изделие применяется в радиоэлектронной аппаратуре различного назначения, в том числе в приборах специального назначения, где требуется стабильное электрическое соединение при повышенных нагрузках.

Соединитель выпущен в 2005 году. Категория приемки «5» указывает на приёмку изделия по установленным для данной категории требованиям, что подтверждает его пригодность для ответственных применений.

Расшифровка условного обозначения

Обозначение СНЦ23-19/27В-1-А-В построено по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

СНЦ23 — тип соединителя;
19 — количество контактов;
27 — условный размер корпуса;
В — вид корпуса, вилка;
1 — конструктивное исполнение, приборная часть;
А — угловое положение изолятора в корпусе вилки.

Технические характеристики

Заявленные параметры соединителя обеспечивают его работу в жёстких условиях эксплуатации:

максимальный ток на контакт — до 35 А;
рабочий диапазон температур — от −60 °C до +200 °C;
количество сочленений и расчленений — до 500;
минимальная наработка — 1000 часов в стандартных условиях;
срок хранения — не менее 25 лет.

Конструктивные особенности

Соединитель состоит из двух основных частей — вилки и розетки, каждая из которых может быть выполнена как приборная или кабельная. Конструкция допускает применение различных вариантов кожуха: прямого, углового либо без кожуха, а также обоймы под термоусаживаемые трубки.

Корпус имеет пятишпоночную поляризацию, которая исключает неправильное сочленение и обеспечивает надёжное соединение частей. Монтаж выполняется объёмным способом с использованием обжима. Контакты имеют золотое покрытие, что обеспечивает высокую проводимость и защиту от коррозии.

Область применения

СНЦ23-19/27В-1-А-В «5» широко применяется в автоматических системах и других высоконадёжных приложениях, где критически важен надёжный электрический контакт. Сочетание повышенной токовой нагрузки на контакт, широкого температурного диапазона и стойкости контактов к коррозии делает соединитель пригодным для эксплуатации в составе ответственного радиоэлектронного оборудования.
