Элекон

Цена: ПОД ЗАКАЗ

В наличии: 5 шт.

Заводская упаковка

Производитель: Элекон

Технические характеристики

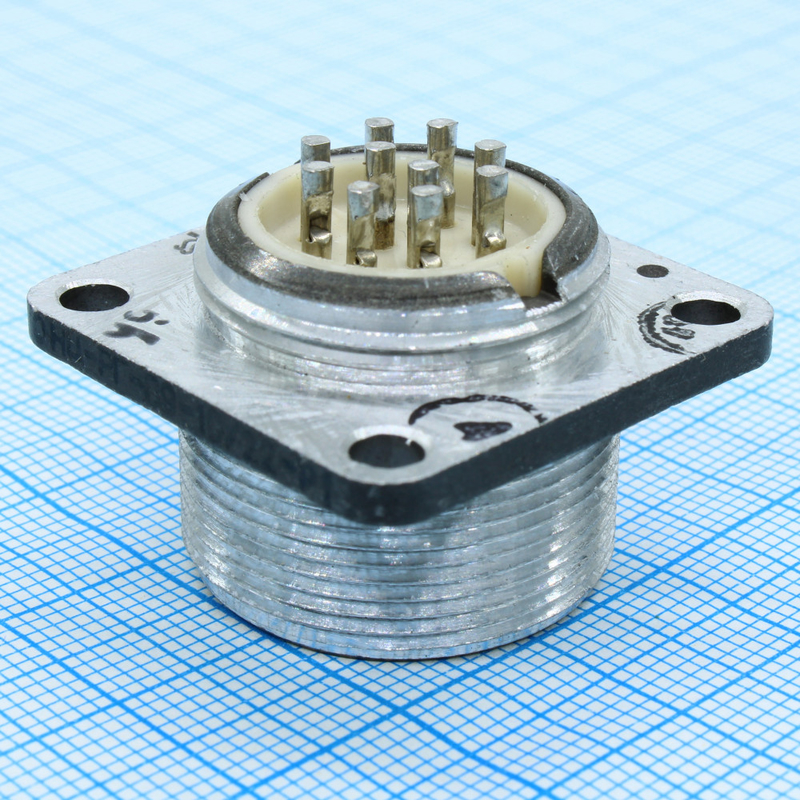

СНЦ23‑19/27Р‑6‑а‑В — это кабельная розетка цилиндрического низкочастотного соединителя серии СНЦ23 производства завода «Элекон», исполненная «ОТК» (отмечено как заводское изделие, прошедшее контроль).

Розетка предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, при напряжении до 700 В, и используется для внутреннего (внутриблочного) монтажа в приборах и аппаратуре.
Исполнение «В» — это всеклиматическое, то есть соединитель рассчитан на эксплуатацию в широком температурном диапазоне и суровых условиях (в том числе в специальной технике и бортовой аппаратуре).

СНЦ23‑19/27Р‑6‑а‑В — кабельная розетка с прямым кожухом, рассчитанная на сочленение с вилками серии СНЦ27 (байонетный тип замкового механизма).
Корпус имеет многошпоночную поляризацию (обычно пятишпоночная), что исключает ошибочное подключение пары «розетка–вилка», а изоляторы и контактные позиции установлены по многопозиционной схеме.

Количество контактов — 19, диаметр контактов обычно 1,5 мм.
Максимальное рабочее напряжение — до 700 В, допустимый ток на отдельный контакт — порядка 9–15 А в зависимости от конкретных технических условий и условий охлаждения.

Изделие работает в диапазоне температур от примерно −60 °C до +155…+200 °C, в зависимости от конкретной редакции ТУ и условий эксплуатации.
Соединитель рассчитан на несколько сотен циклов сопряжения–разъединения (обычно не менее 500 циклов) и имеет длительный срок сохраняемости (порядка 10–15 лет при хранении и эксплуатации по нормам).

Описание

Назначение изделия

СНЦ23-19/27Р-6-а-В — это кабельная розетка цилиндрического низкочастотного соединителя серии СНЦ23 производства завода «Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Основное применение — внутренний (внутриблочный) монтаж в приборах и аппаратуре, где требуется надёжное электрическое соединение с возможностью многократного сочленения и разъединения.

Розетка сочленяется с вилками серии СНЦ27. Замковый механизм — байонетного типа, что обеспечивает быстрое и надёжное соединение с фиксацией. Исполнение «В» — всеклиматическое: соединитель рассчитан на эксплуатацию в широком температурном диапазоне и суровых условиях, включая специальную технику и бортовую аппаратуру.

Данная позиция поставляется с приёмкой «ОТК» и годом выпуска 2025. Это подтверждает, что изделие прошло заводской контроль качества и соответствует требованиям технических условий. Краткое описание из каталога — «Заводская упаковка» — указывает на то, что товар поставляется в оригинальной упаковке производителя.

Подтверждённые особенности конструкции

Корпус розетки имеет многошпоночную поляризацию, обычно пятишпоночную. Такое решение исключает ошибочное подключение пары «розетка–вилка» и гарантирует правильную ориентацию при сочленении. Изоляторы и контактные позиции установлены по многопозиционной схеме, что обеспечивает стабильность электрических параметров.

Розетка выполнена с прямым кожухом. Количество контактов — 19, диаметр контактов обычно 1,5 мм. Максимальное рабочее напряжение — до 700 В. Допустимый ток на отдельный контакт составляет порядка 9–15 А в зависимости от конкретных технических условий и условий охлаждения.

Изделие работает в диапазоне температур от примерно минус 60 °C до плюс 155…200 °C в зависимости от конкретной редакции технических условий и условий эксплуатации. Соединитель рассчитан на несколько сотен циклов сопряжения–разъединения, обычно не менее 500 циклов. Срок сохраняемости — порядка 10–15 лет при хранении и эксплуатации по нормам.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону розетка СНЦ23-19/27Р-6-а-В применяется в бортовой аппаратуре, специальной технике и приборах, работающих в жёстких условиях. Байонетный замок и многошпоночная поляризация делают её удобной для эксплуатации в условиях, где требуется быстрая замена или подключение без риска ошибки.

Основные области применения:

внутриблочный монтаж в радиоэлектронной аппаратуре;
бортовые системы и специальная техника;
приборы, работающие при температурах от минус 60 °C до плюс 155…200 °C;
цепи постоянного и переменного тока частотой до 3 МГц и напряжением до 700 В.

Изделие поставляется в заводской упаковке с приёмкой «ОТК», что подтверждает его соответствие заявленным характеристикам. Артикул позиции — 20881, категория — СНЦ23, производитель — «Элекон».
